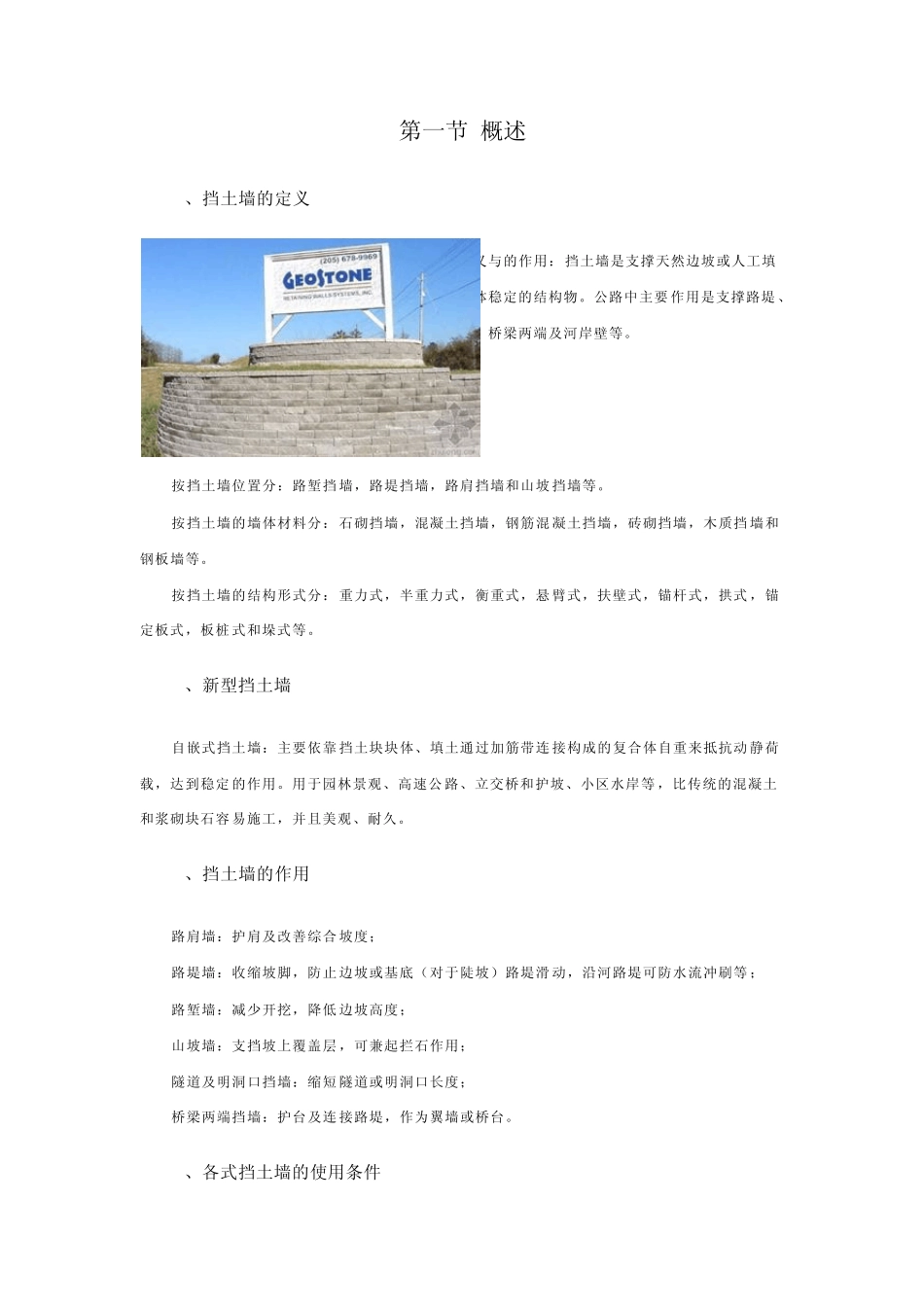

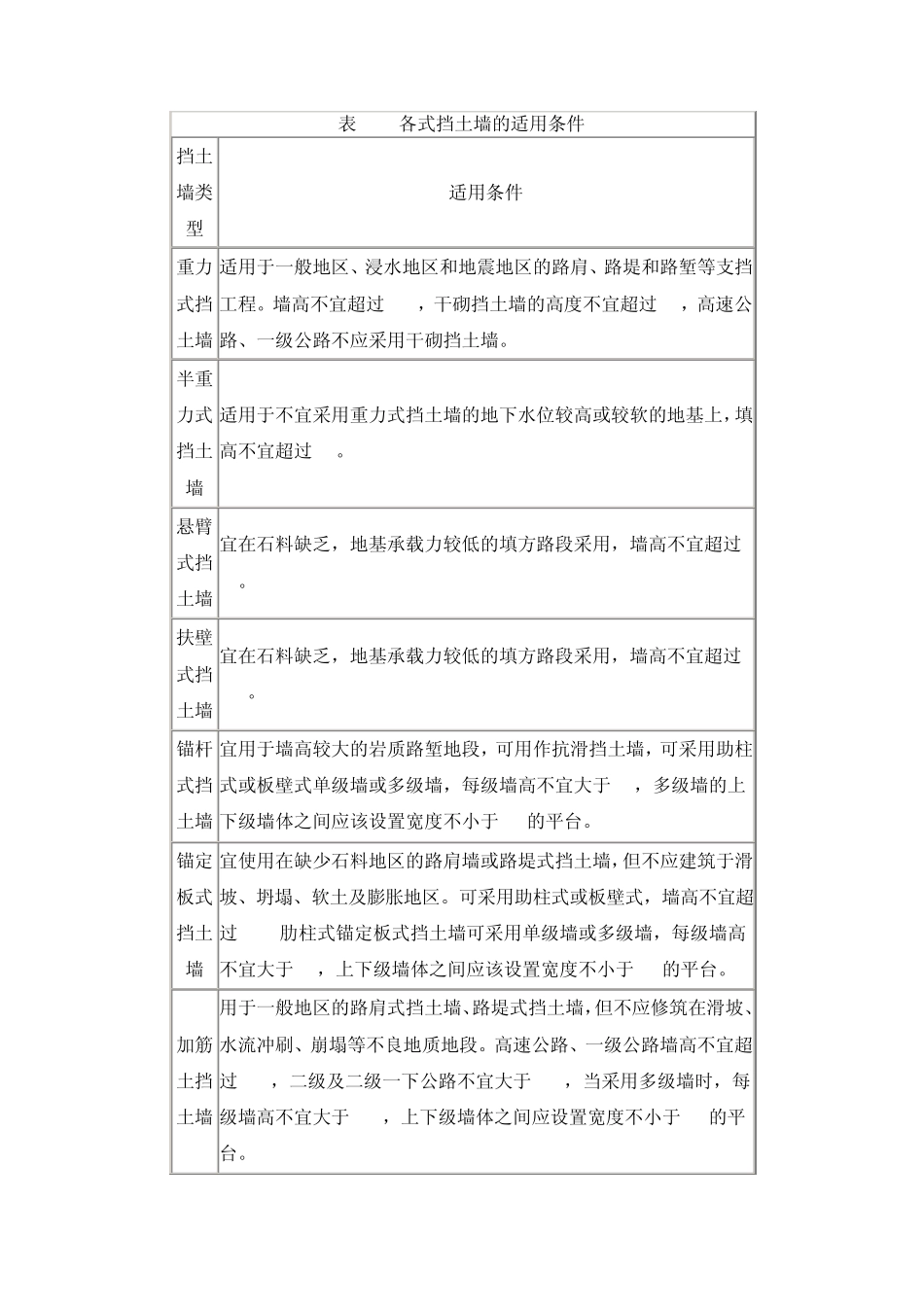

第一节 概述 1、挡土墙的定义 挡土墙的定义与的作用: 挡土墙是支撑天然边坡或人工填土边坡以保持 土体稳定的结构物。公路中主要 作用是支撑路堤 、路堑、隧道洞 口、桥梁两端及河岸壁等。 2、挡土墙的类型 按挡土墙位置分:路堑挡 墙,路堤挡墙,路肩挡墙和山坡 挡墙等。 按挡土墙的墙体材料分: 石砌挡墙,混凝土挡墙,钢筋混 凝土挡墙,砖砌挡墙,木质挡 墙和钢板墙等。 按挡土墙的结构形式分: 重力式,半重力式,衡重式,悬 臂式,扶壁式,锚杆式,拱式 ,锚定板式,板桩 式和垛式等。 3、新型挡土墙 自嵌式挡土墙:主要依靠 挡土块块体、填土通过加筋带连 接构成的复合体自重来抵抗动 静荷载,达到稳定 的作用。用于园林景观、高速公 路、立交桥和护坡、小区水岸等 ,比传统的混凝土和浆砌块石容 易施工,并且美观、耐久。 4、挡土墙的作用 路肩墙:护肩及改善综合 坡度; 路堤墙:收缩坡脚,防止 边坡或基底(对于陡坡)路堤滑 动,沿河路堤可防水流冲刷等 ; 路堑墙:减少开挖,降低 边坡高度; 山坡墙:支挡坡上覆盖层 ,可兼起拦石作用; 隧道及明洞口挡墙:缩短 隧道或明洞口长度; 桥梁两端挡墙:护台及连 接路堤,作为翼墙或桥台。 5、各式挡土墙的使用条件 表6-1 各式挡土墙的适用条件 挡土墙类型 适用条件 重力式挡土墙 适用于一般地区、浸水地区和地震地区的路肩、路堤和路堑等支挡工程。墙高不宜超过 12m,干砌挡土墙的高度不宜超过 6m,高速公路、一级公路不应采用干砌挡土墙。 半重力式挡土墙 适用于不宜采用重力式挡土墙的地下水位较高或较软的地基上,填高不宜超过 8m。 悬臂式挡土墙 宜在石料缺乏,地基承载力较低的填方路段采用,墙高不宜超过5m。 扶壁式挡土墙 宜在石料缺乏,地基承载力较低的填方路段采用,墙高不宜超过15m。 锚杆式挡土墙 宜用于墙高较大的岩质路堑地段,可用作抗滑挡土墙,可采用助柱式或板壁式单级墙或多级墙,每级墙高不宜大于8m,多级墙的上下级墙体之间应该设置宽度不小于2m的平台。 锚定板式挡土墙 宜使用在缺少石料地区的路肩墙或路堤式挡土墙,但不应建筑于滑坡、坍塌、软土及膨胀地区。可采用助柱式或板壁式,墙高不宜超过 10m.肋柱式锚定板式挡土墙可采用单级墙或多级墙,每级墙高不宜大于6m,上下级墙体之间应该设置宽度不小于2m的平台。 加筋土挡土墙 用于一般地区的路肩式挡土墙、路堤式挡土墙,但不应修筑在滑坡、...
