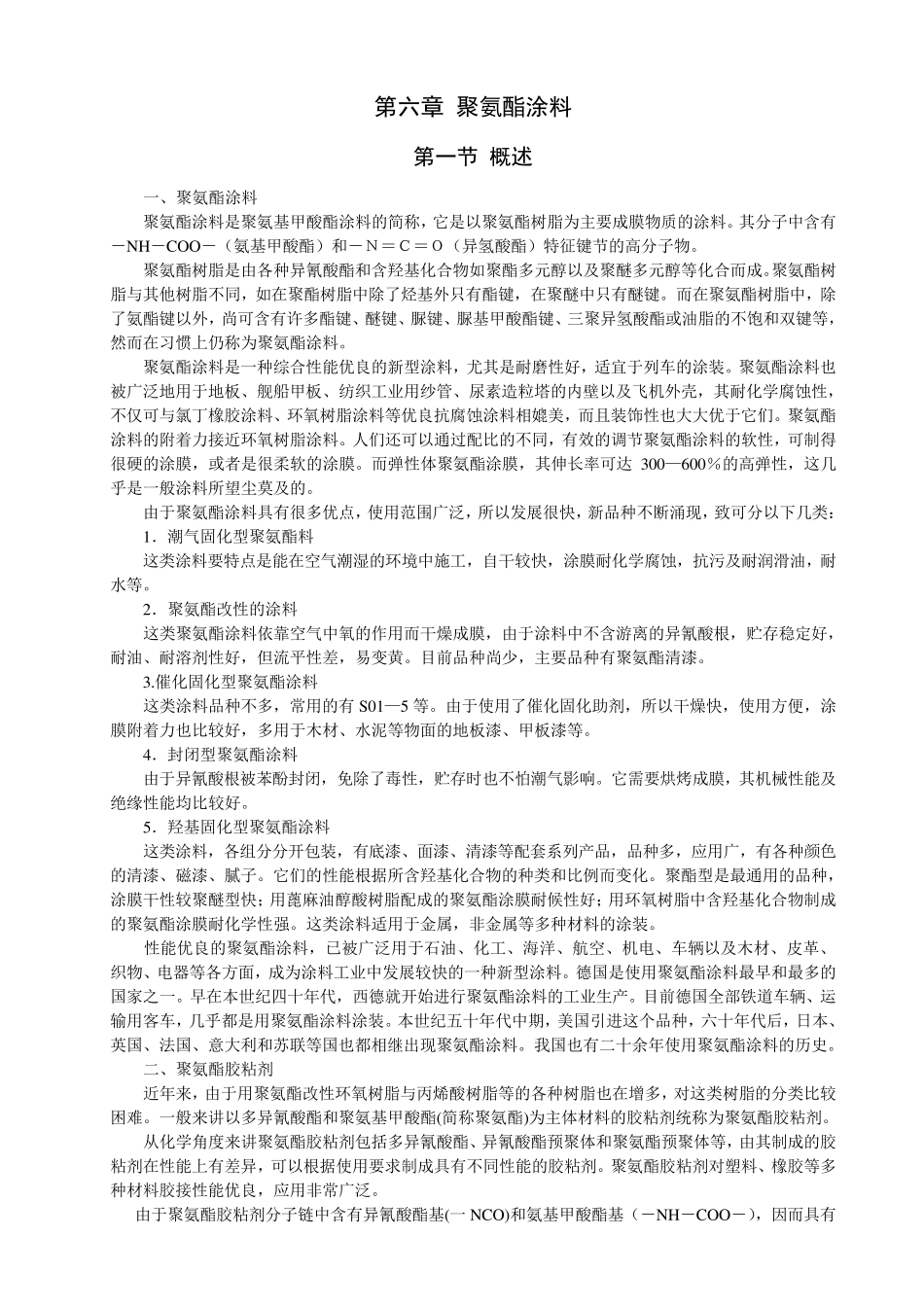

第六章 聚氨酯涂料 第一节 概述 一、聚氨酯涂料 聚氨酯涂料是聚氨基甲酸酯涂料的简称，它是以聚氨酯树脂为主要成膜物质的涂料。其分子中含有－NH－COO－（氨基甲酸酯）和－Ｎ＝Ｃ＝Ｏ（异氢酸酯）特征键节的高分子物。 聚氨酯树脂是由各种异氰酸酯和含羟基化合物如聚酯多元醇以及聚醚多元醇等化合而成。聚氨酯树脂与其他树脂不同，如在聚酯树脂中除了烃基外只有酯键，在聚醚中只有醚键。而在聚氨酯树脂中，除了氨酯键以外，尚可含有许多酯键、醚键、脲键、脲基甲酸酯键、三聚异氢酸酯或油脂的不饱和双键等，然而在习惯上仍称为聚氨酯涂料。 聚氨酯涂料是一种综合性能优良的新型涂料，尤其是耐磨性好，适宜于列车的涂装。聚氨酯涂料也被广泛地用于地板、舰船甲板、纺织工业用纱管、尿素造粒塔的内壁以及飞机外壳，其耐化学腐蚀性，不仅可与氯丁橡胶涂料、环氧树脂涂料等优良抗腐蚀涂料相媲美，而且装饰性也大大优于它们。聚氨酯涂料的附着力接近环氧树脂涂料。人们还可以通过配比的不同，有效的调节聚氨酯涂料的软性，可制得很硬的涂膜，或者是很柔软的涂膜。而弹性体聚氨酯涂膜，其伸长率可达300—600％的高弹性，这几乎是一般涂料所望尘莫及的。 由于聚氨酯涂料具有很多优点，使用范围广泛，所以发展很快，新品种不断涌现，致可分以下几类： 1．潮气固化型聚氨酯料 这类涂料要特点是能在空气潮湿的环境中施工，自干较快，涂膜耐化学腐蚀，抗污及耐润滑油，耐水等。 2．聚氨酯改性的涂料 这类聚氨酯涂料依靠空气中氧的作用而干燥成膜，由于涂料中不含游离的异氰酸根，贮存稳定好，耐油、耐溶剂性好，但流平性差，易变黄。目前品种尚少，主要品种有聚氨酯清漆。 3.催化固化型聚氨酯涂料 这类涂料品种不多，常用的有 S01—5 等。由于使用了催化固化助剂，所以干燥快，使用方便，涂膜附着力也比较好，多用于木材、水泥等物面的地板漆、甲板漆等。 4．封闭型聚氨酯涂料 由于异氰酸根被苯酚封闭，免除了毒性，贮存时也不怕潮气影响。它需要烘烤成膜，其机械性能及绝缘性能均比较好。 5．羟基固化型聚氨酯涂料 这类涂料，各组分分开包装，有底漆、面漆、清漆等配套系列产品，品种多，应用广，有各种颜色的清漆、磁漆、腻子。它们的性能根据所含羟基化合物的种类和比例而变化。聚酯型是最通用的品种，涂膜干性较聚醚型快；用蓖麻油醇酸树脂配成的聚氨酯涂膜耐候性好；用环氧树脂中含羟基化合物制成的聚氨酯涂膜耐化学性强。这类涂料适...
