UPS培训课件VIP免费

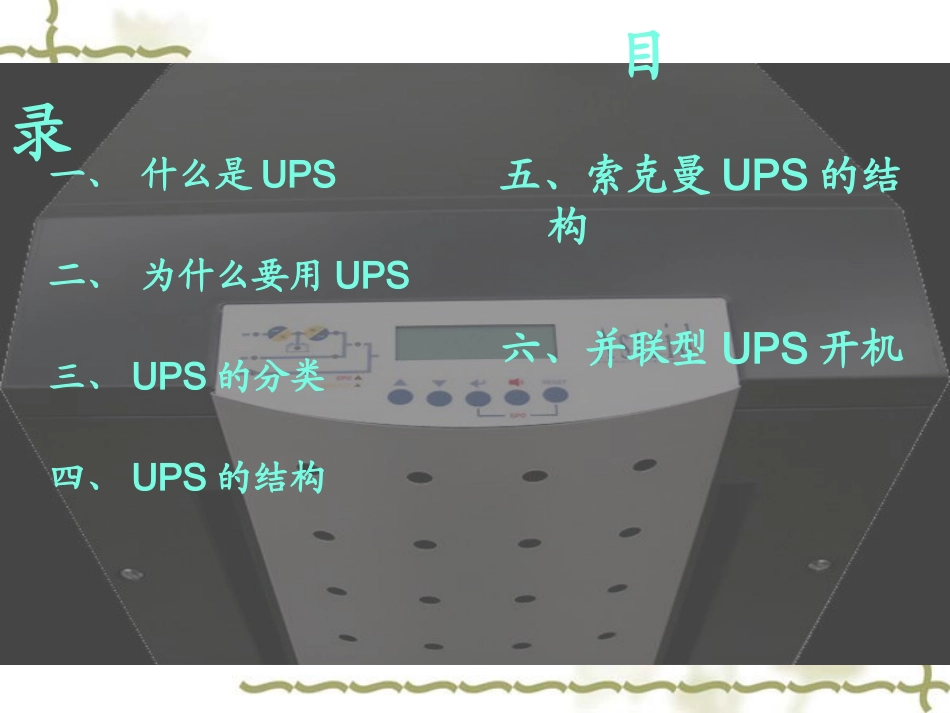

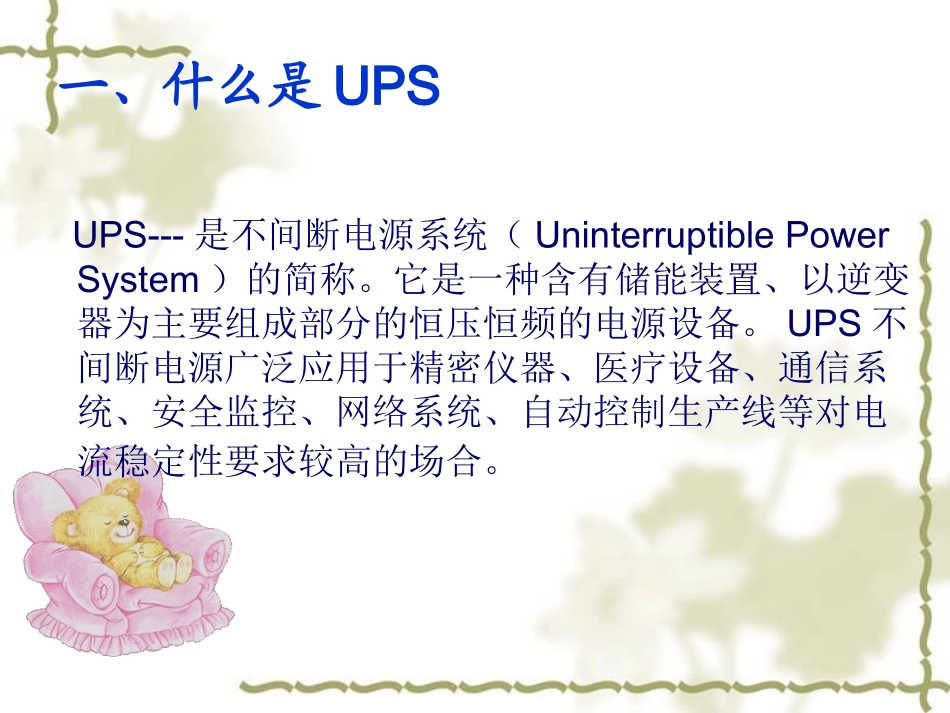

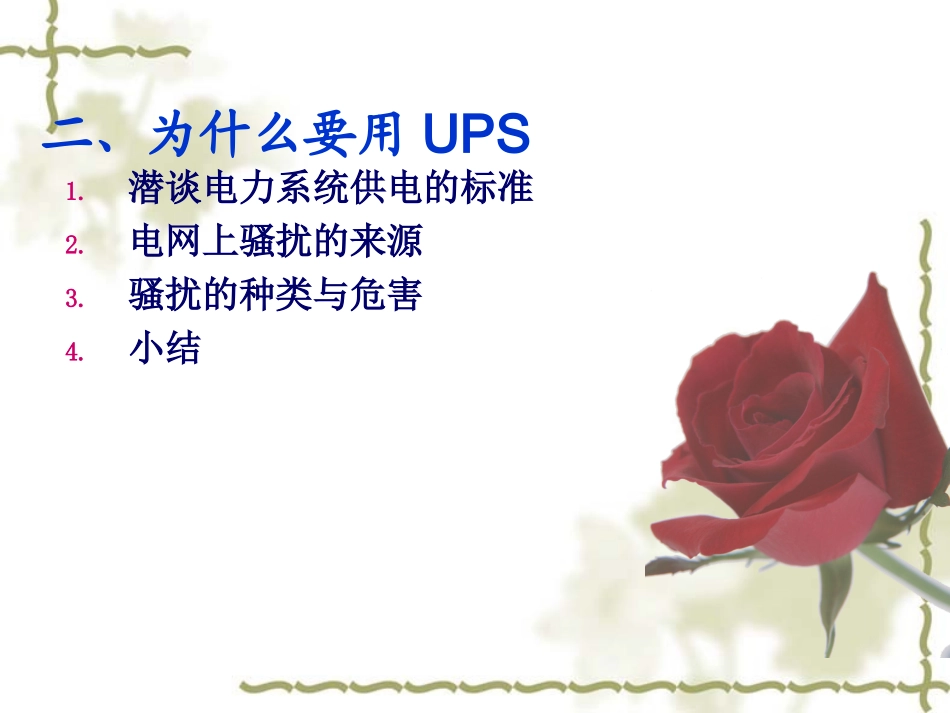

目录一、什么是UPS二、为什么要用UPS三、UPS的分类四、UPS的结构五、索克曼UPS的结构六、并联型UPS开机一、什么是UPSUPS---是不间断电源系统（UninterruptiblePowerSystem）的简称。它是一种含有储能装置、以逆变器为主要组成部分的恒压恒频的电源设备。UPS不间断电源广泛应用于精密仪器、医疗设备、通信系统、安全监控、网络系统、自动控制生产线等对电流稳定性要求较高的场合。1.潜谈电力系统供电的标准2.电网上骚扰的来源3.骚扰的种类与危害4.小结二、为什么要用UPS1、潜谈电力系统供电的标准电力系统，包括公用电网和专用电网，理论上应为电气设备提供恒定幅值、恒定频率的正弦波电压（例如有效值为400V，50Hz的低压系统）。但实际上，电力部门所提供的市电都会在其额定值附近有一定程度波动。标准EN50160中定义了欧洲配电系统中的如下一些波动允许范围：①电压+10%到-15%(每10分钟间隔的平均有效值)，每周95%的时间必须在±10%的范围内；②频率+4％到-6%，一年中有99.5%的时间在1%的范围内(在连网系统中的同步连接)。2、电网上骚扰的来源事实上，供电系统中存在各种各样的骚扰，电压正弦波波形始终存在着某种程度的失真。Ⅰ、大气现象可影响架空电线或地下电缆：①闪电，会在系统中产生突然的电压浪涌；②霜雪，积聚在架空电线上可能拉断电线。Ⅱ、意外事故：①树枝落在电线上，可能短路或打断电线；②意外地切断电缆，如开沟挖渠等施工。Ⅲ、相位不平衡Ⅳ、公共电力系统中的保护装置动作或控制装置在负载隔离或维修时的开关操作Ⅴ、某些用户的用电设备也能骚扰公共电力系统，例如：①电动机在每次起动的冲击电流导致电压下降；②电弧炉或电焊机一类的设备会造成电压下降和产生高频骚扰。③电力电子设备(开关电源、变频调速器、电子镇流器，等等)，它们通常会产生谐波。④楼宇设备，如电梯会引起冲击电流，荧光灯会产生谐波。3、骚扰的种类与危害Ⅰ、按照标准EN50160和ANSI1100-1992的定义，并根据电力专家的测试，对上述原因所产生的各种“主要骚扰”概括如下：①电涌（powersurges）：指输出电压有效值高于额定值110％，而且持续时间达一个或数个周期。电涌主要是由于在电网上连接的大型电气设备关机时，电网因突然卸载而产生的高压。②高压尖脉冲（highvoltagespikes）：指峰值达6000v，持续时间从万分之一秒至二分之一周期（10ms）的电压。主要由雷击、电弧放电、静态放电或大型电气设备的开关操作产生。③、暂态过电压（switchingtransients）：指峰值电压高达20000V，但持续时间界于百万分之一秒至万分之一秒的脉冲电压。其主要原因及可能造成的破坏类似于高压尖脉冲，只是在解决方法上会有区别。④、电压下陷(powersags）：指市电电压有效值介于额定值的80％至85％之间的低压状态，并且持续时间达一个到数个周期。大型设备开机，大型电动机启动，或大型电力变压器接入都可能造成这种问题。⑤、电线噪声（electricallinenoise）：系指射频干扰(RFI)和电磁干扰（EFI）以及其它各种高频干扰。马达的运行、继电器的动作、马达控制器的工作、广播发射、微波辐射、以及电气风暴等，都会引起线噪声干扰。⑥、频率偏移（frequencyvariation）：指市电频率的变化超过3Hz以上。这主要由应急发电机的不稳定运行，或由频率不稳定的电源供电所致。⑦、持续低电压（brownout）：指市电电压有效值低于额定值，并且持续较长时间。其产生原因包括：大型设备启动和应用、主电力线切换、启动大型电动机、线路过载。⑧、市电中断(powerfai1）：指市电中断并持续至少两个周期到数小时的情况。其产生原因有：线路上的断路器跳闸、市电供应中断、电网故障。Ⅱ、现代经济活动越来越多地依赖于数字技术，而数字技术对电力骚扰非常敏感。结果，很多的应用负载需要有一个后备电源来防止公共电网中的骚扰所带来的风险：①工业处理过程及其它们的控制/监视系统–有停产的危险；②机场和医院–有人身安全的危险；③与因特网相关的信息和通信技术–有处理过程关闭的风险，每一个小时的停机都会造成巨大的经济损失，因为骚扰会中断全球公司所需要的重要数据的交换。4、小结UPS(不间断电源)用来为...
