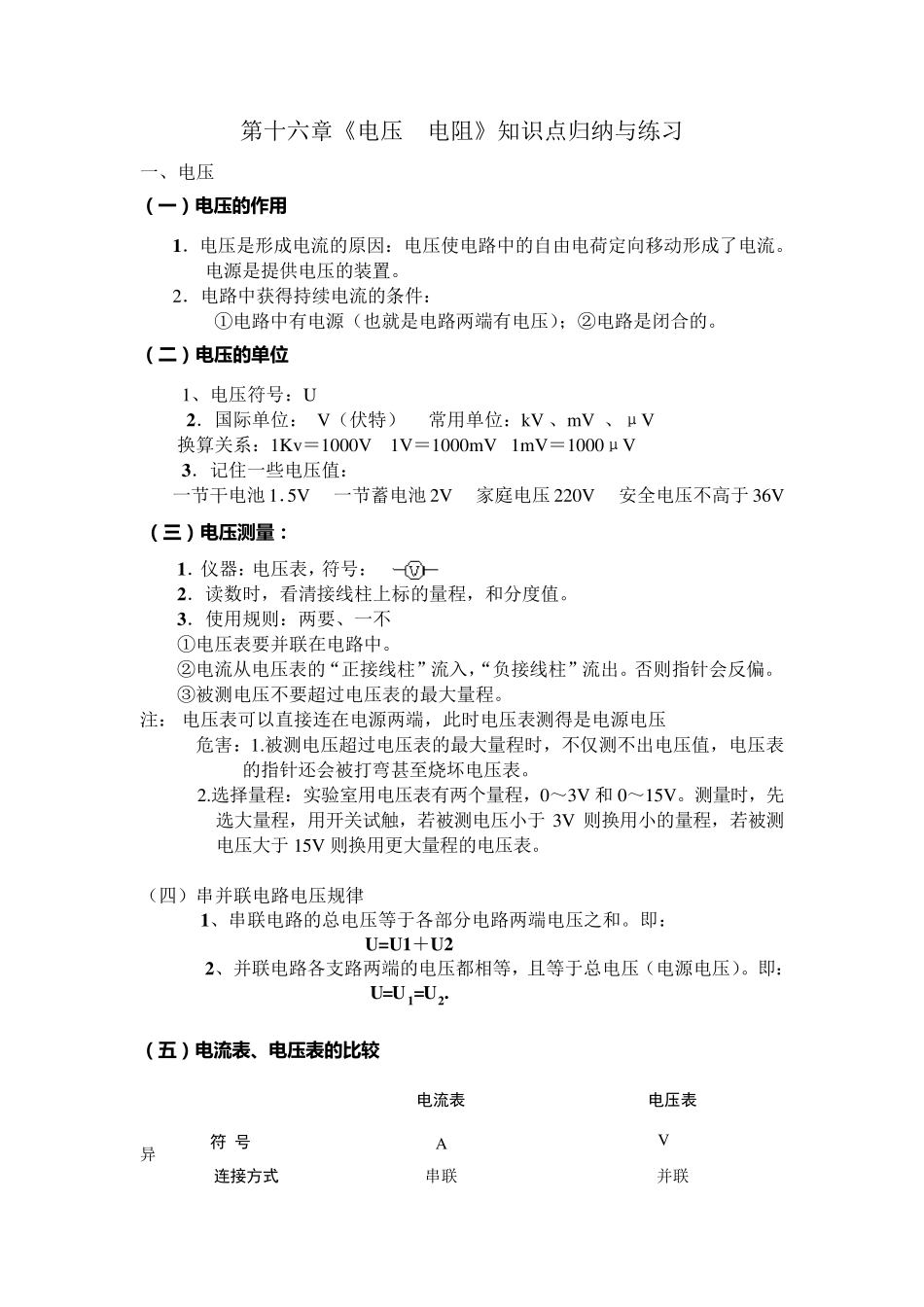

第十六章电压电阻知识点归纳与练习_第1页
1/8
第十六章电压电阻知识点归纳与练习_第2页
2/8
第十六章电压电阻知识点归纳与练习_第3页
3/8
第十六章《电压 电阻》知识点归纳与练习 一、电压 ( 一 ) 电 压 的 作 用 1.电压是形成电流的原因:电压使电路中的自由电荷定向移动形成了电流。 电源是提供电压的装置。 2.电路中获得持续电流的条件: ①电路中有电源(也就是电路两端有电压);②电路是闭合的。 ( 二 ) 电 压 的 单 位 1、电压符号:U 2.国际单位: V(伏特) 常用单位:kV 、mV 、μV 换算关系:1Kv=1000V 1V=1000mV 1mV=1000μV 3.记住一些电压值: 一节干电池 1.5V 一节蓄电池 2V 家庭电压220V 安全电压不高于 36V ( 三 ) 电 压 测 量 : 1.仪器:电压表,符号: 2.读数时,看清接线柱上标的量程,和分度值。 3.使用规则:两要、一不 ①电压表要并联在电路中。 ②电流从电压表的“正接线柱”流入,“负接线柱”流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。 注: 电压表可以直接连在电源两端,此时电压表测得是电源电压 危害:1.被测电压超过电压表的最大量程时,不仅测不出电压值,电压表的指针还会被打弯甚至烧坏电压表。 2.选择量程:实验室用电压表有两个 量程,0~ 3V 和 0~ 15V。测量时,先选大量程,用开 关试 触 ,若 被测电压小 于 3V 则换用小 的量程,若 被测电压大于 15V 则换用更 大量程的电压表。 (四 )串 并联电路电压规律 1、串 联电路的总 电压等 于各 部 分电路两端电压之 和。即 : U =U 1+ U 2 2、并联电路各 支 路两端的电压都 相 等 ,且 等 于总 电压(电源电压)。即 : U=U 1=U 2. ( 五 ) 电 流 表 、电 压 表 的 比较 电流表 电压表 异 符 号 连接方式 串 联 并联 A V 电流表 电压表 直接连 接电源 不能 能 量 程 0~0.6A 和0~3A 0~3V 和0~15V 每大格 0.2A 1A 1V 5V 每小格 (分度值) 0.02A 0.1A 0.1V 0.5V 内阻 很小,几乎为零 相当于短路或导线 很大 相当于断路 同 使用前调零;读数时看清量程和分度值;正接线柱流入,负接线柱流出;不能超过最大测量值。 ( 五 ) 利 用 电 流 表 、电 压表 判断电 路故障 1.电流表示数正常而电压表无示数: “电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。 2.电压...
