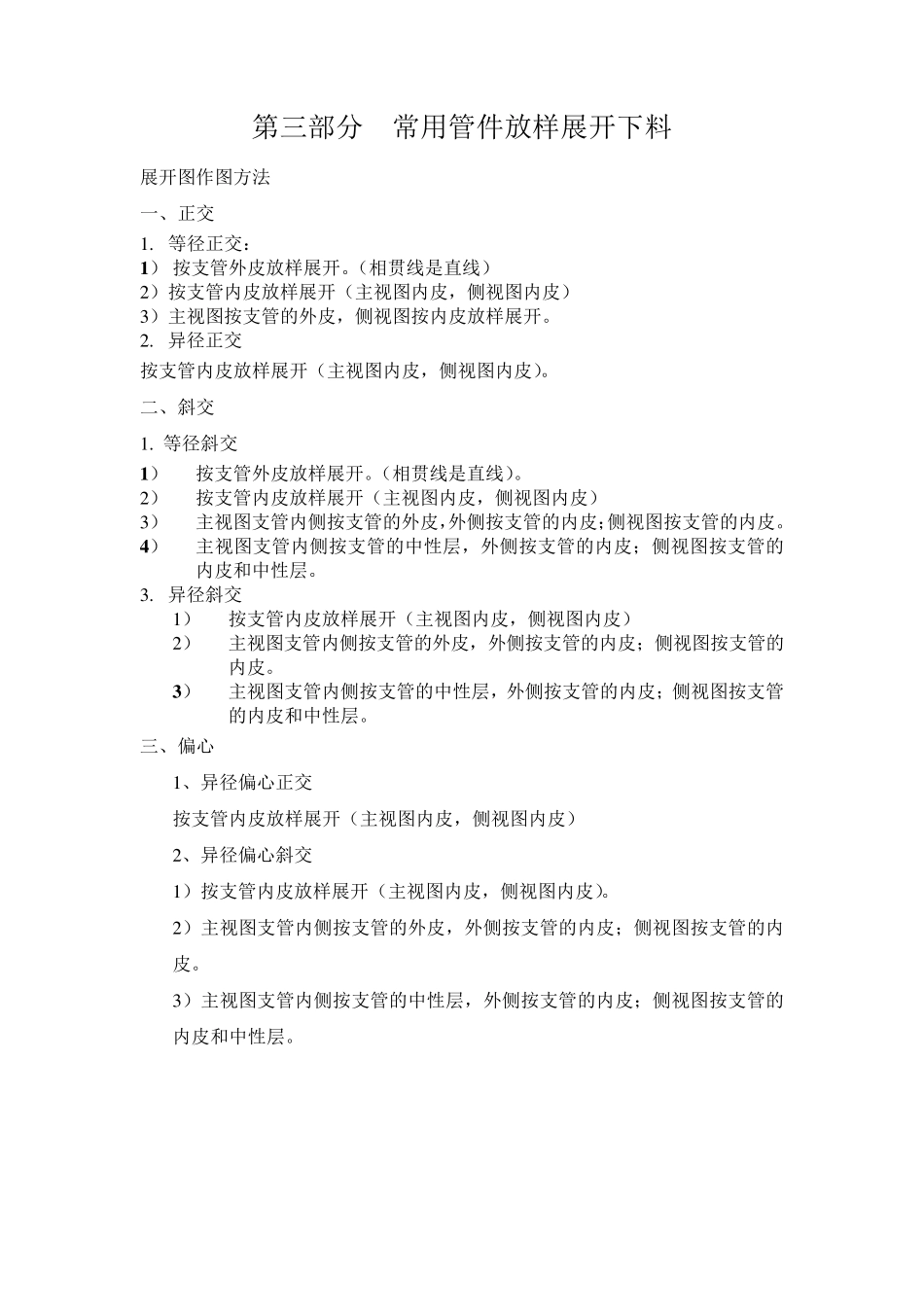

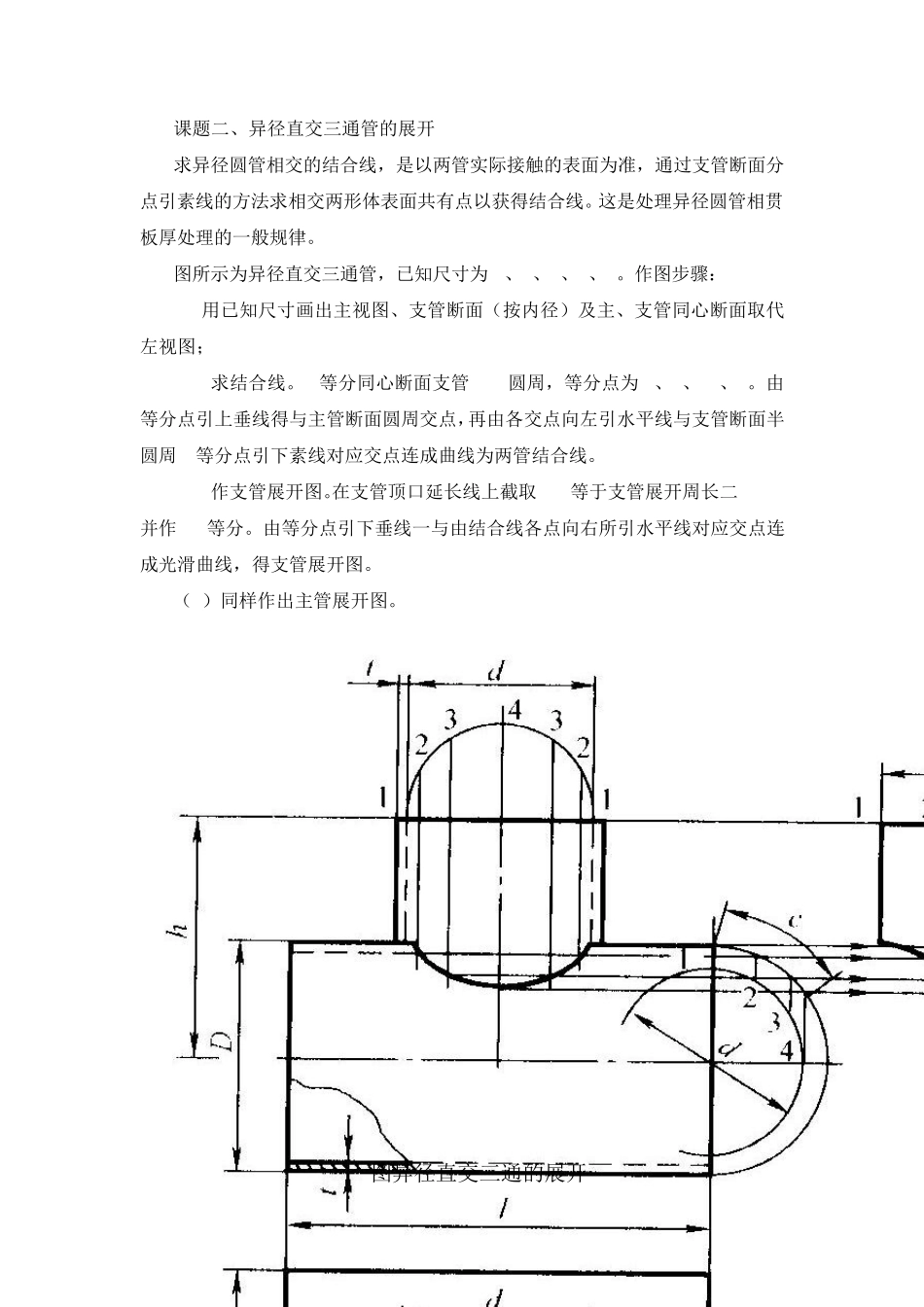

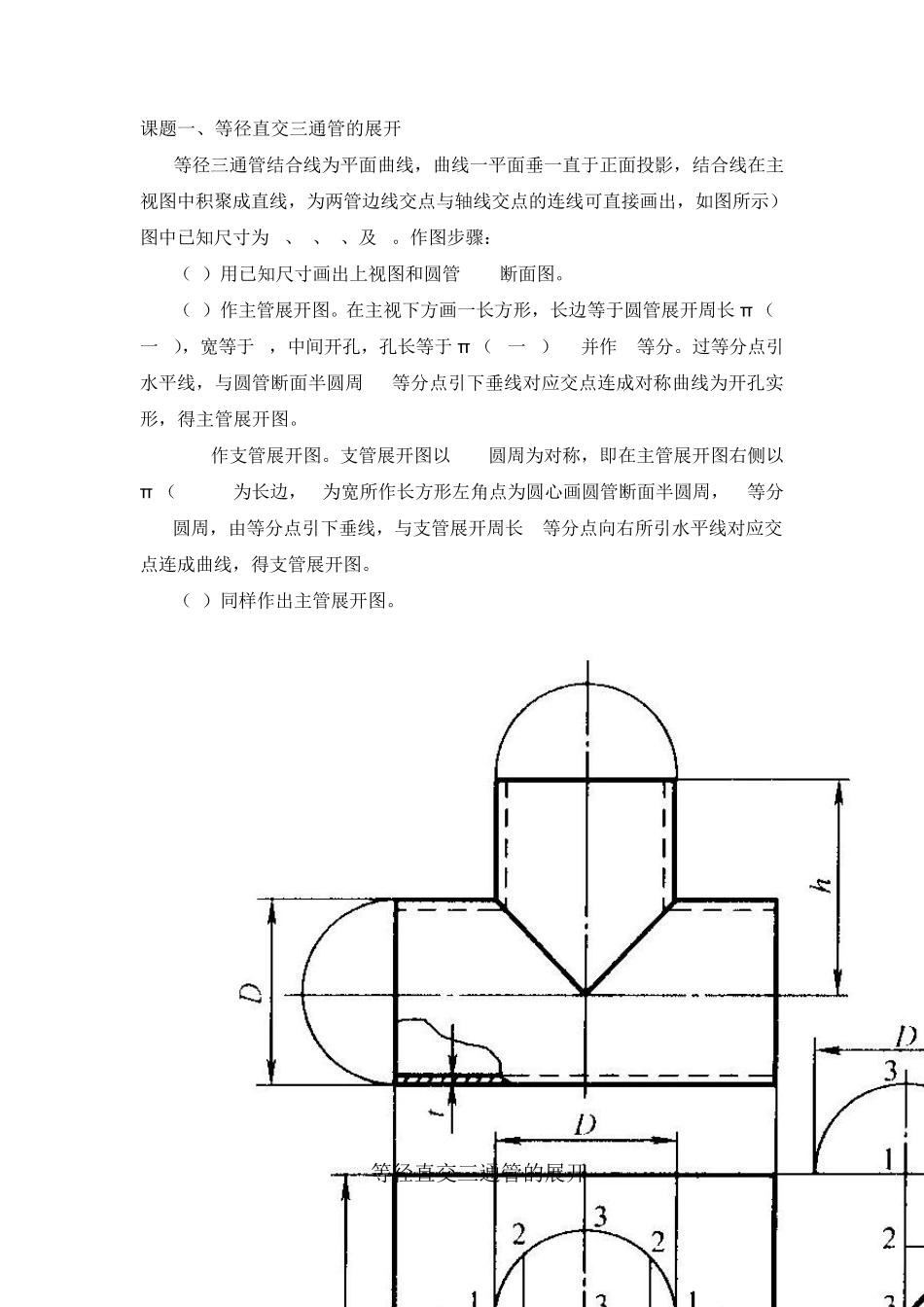

第三部分 常用管件放样展开下料 展开图作图方法 一、正交 1 . 等径正交： 1 ） 按支管外皮放样展开。（相贯线是直线） 2 ）按支管内皮放样展开（主视图内皮，侧视图内皮） 3 ）主视图按支管的外皮，侧视图按内皮放样展开。 2 . 异径正交 按支管内皮放样展开（主视图内皮，侧视图内皮）。 二、斜交 1 . 等径斜交 1 ） 按支管外皮放样展开。（相贯线是直线）。 2 ） 按支管内皮放样展开（主视图内皮，侧视图内皮） 3 ） 主视图支管内侧按支管的外皮，外侧按支管的内皮；侧视图按支管的内皮。 4 ） 主视图支管内侧按支管的中性层，外侧按支管的内皮；侧视图按支管的内皮和中性层。 3 . 异径斜交 1 ） 按支管内皮放样展开（主视图内皮，侧视图内皮） 2 ） 主视图支管内侧按支管的外皮，外侧按支管的内皮；侧视图按支管的内皮。 3 ） 主视图支管内侧按支管的中性层，外侧按支管的内皮；侧视图按支管的内皮和中性层。 三、偏心 1 、异径偏心正交 按支管内皮放样展开（主视图内皮，侧视图内皮） 2 、异径偏心斜交 1 ）按支管内皮放样展开（主视图内皮，侧视图内皮）。 2 ）主视图支管内侧按支管的外皮，外侧按支管的内皮；侧视图按支管的内皮。 3 ）主视图支管内侧按支管的中性层，外侧按支管的内皮；侧视图按支管的内皮和中性层。 课题一、等径直交三通管的展开 等径三通管结合线为平面曲线，曲线一平面垂一直于正面投影，结合线在主视图中积聚成直线，为两管边线交点与轴线交点的连线可直接画出，如图所示）图中已知尺寸为 D、t、l、及 h。作图步骤： （1）用已知尺寸画出上视图和圆管 1/2断面图。 （2）作主管展开图。在主视下方画一长方形，长边等于圆管展开周长 π （D一t），宽等于 l，中间开孔，孔长等于 π （D一t）/2并作 4等分。过等分点引水平线，与圆管断面半圆周 4等分点引下垂线对应交点连成对称曲线为开孔实形，得主管展开图。 (3)作支管展开图。支管展开图以 1/4圆周为对称，即在主管展开图右侧以π （D - t)为长边，h为宽所作长方形左角点为圆心画圆管断面半圆周，2等分1/4圆周，由等分点引下垂线，与支管展开周长 8等分点向右所引水平线对应交点连成曲线，得支管展开图。 （4）同样作出主管展开图。 等径直交三通管的展开 课题二、异径直交三通管的展开 求异径圆管相交的结合线，是以两管实际接触的表面为准，通过支管断面分点引素线的方法求相交两...
