等离子体刻蚀机原理VIP免费

等离子体刻蚀机原理_第1页
1/8
等离子体刻蚀机原理_第2页
2/8
等离子体刻蚀机原理_第3页
3/8

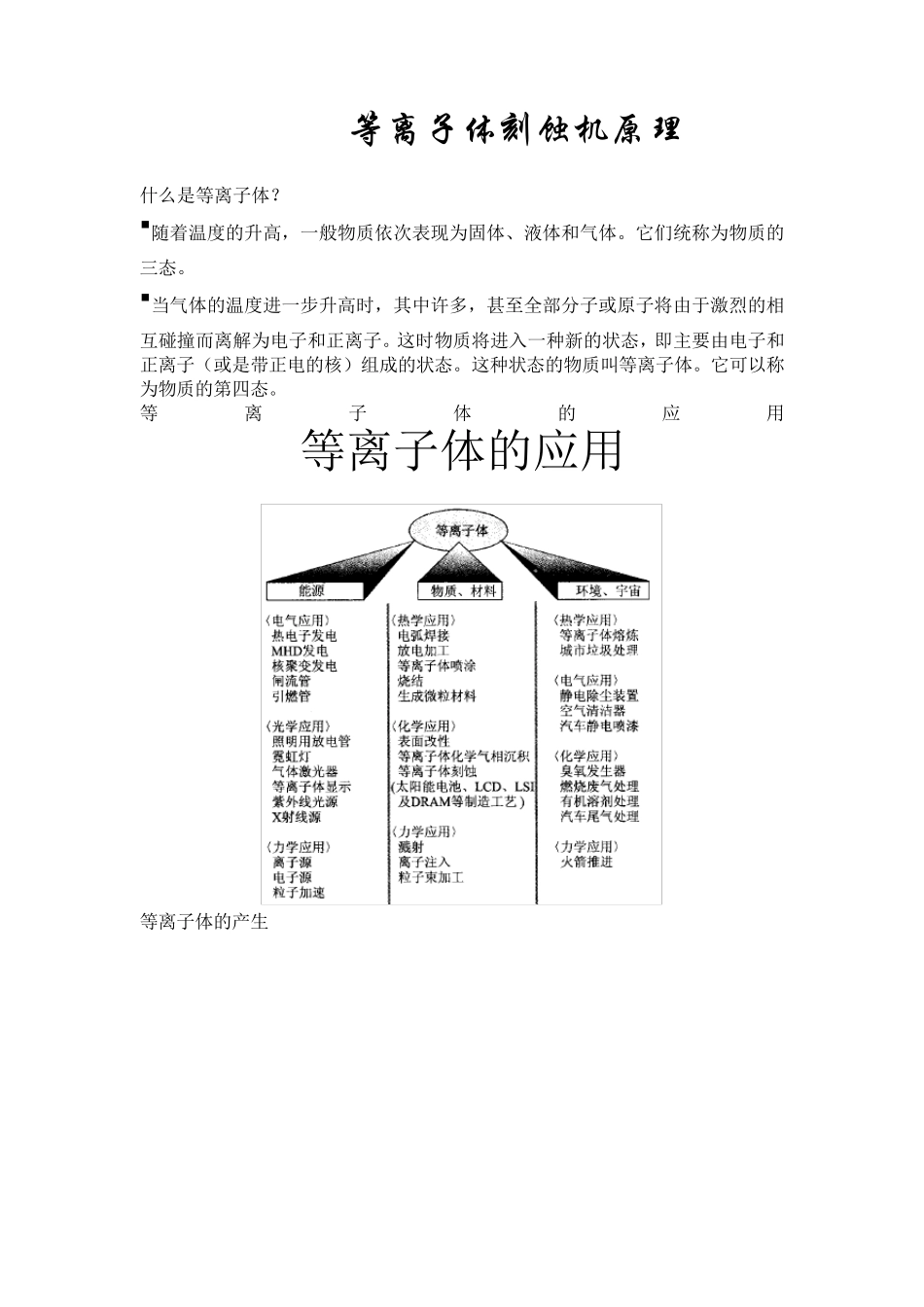

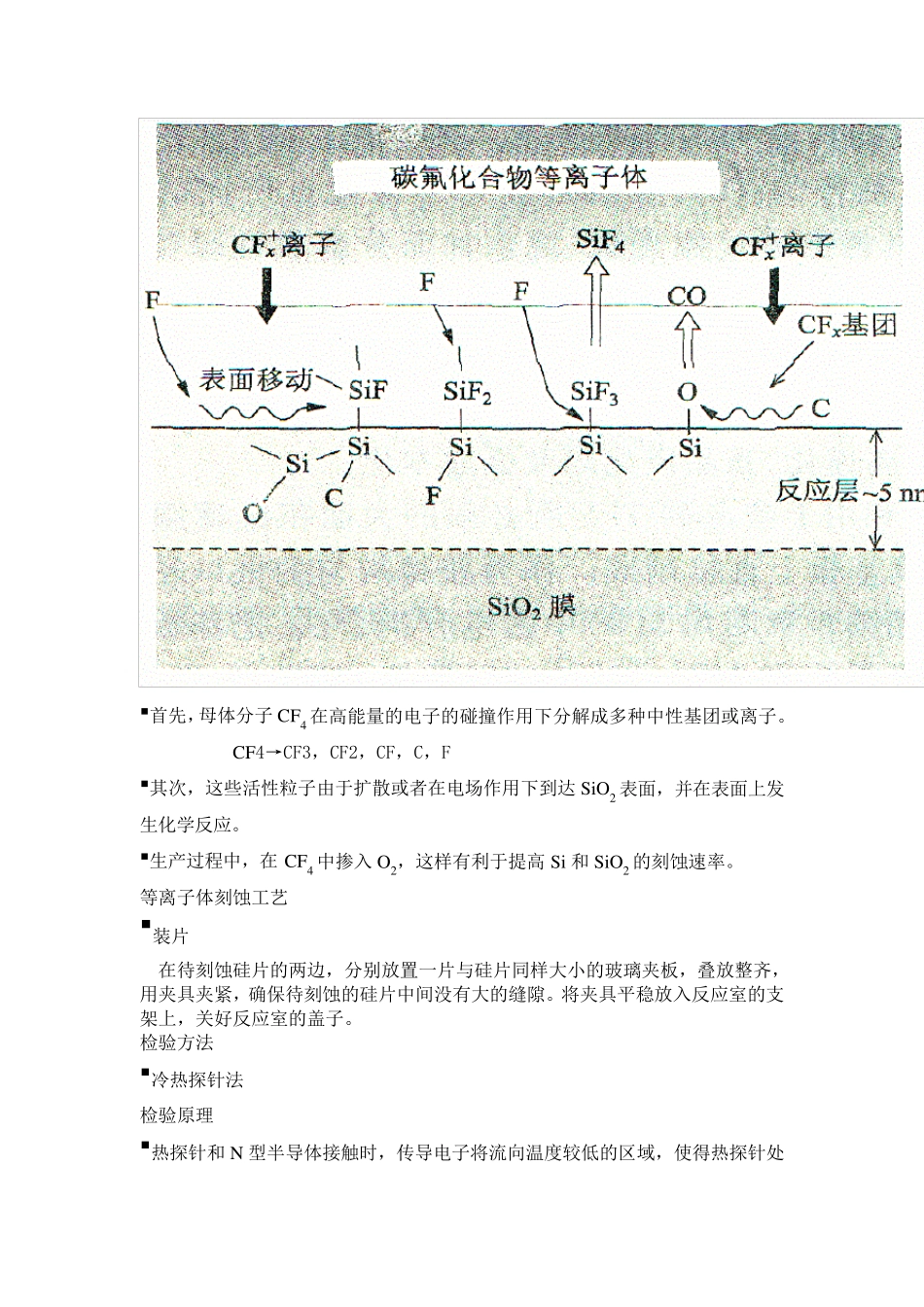

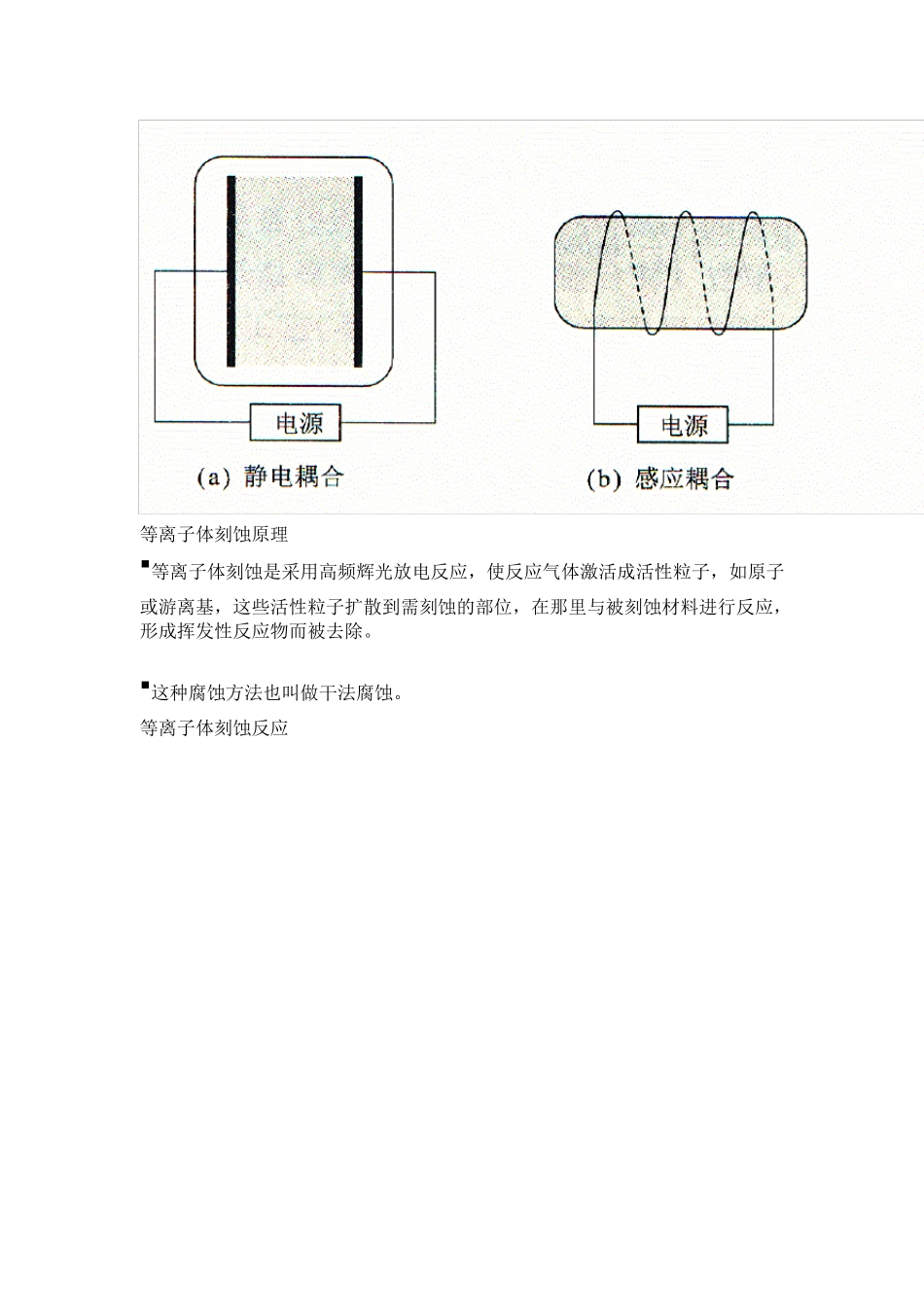

等离子体刻蚀机原理 什么是等离子体? ▪随着温度的升高,一般物质依次表现为固体、液体和气体。它们统称为物质的三态。 ▪当气体的温度进一步升高时,其中许多,甚至全部分子或原子将由于激烈的相互碰撞而离解为电子和正离子。这时物质将进入一种新的状态,即主要由电子和正离子(或是带正电的核)组成的状态。这种状态的物质叫等离子体。它可以称为物质的第四态。 等离子体的应用 等离子体的产生 等离子体的应用 等离子体刻蚀原理 ▪等离子体刻蚀是采用高频辉光放电反应,使反应气体激活成活性粒子,如原子或游离基,这些活性粒子扩散到需刻蚀的部位,在那里与被刻蚀材料进行反应,形成挥发性反应物而被去除。 ▪这种腐蚀方法也叫做干法腐蚀。 等离子体刻蚀反应 ▪首先,母体分子CF4 在高能量的电子的碰撞作用下分解成多种中性基团或离子。 CF4→CF3,CF2,CF,C,F ▪其次,这些活性粒子由于扩散或者在电场作用下到达 SiO2 表面,并在表面上发生化学反应。 ▪生产过程中,在CF4 中掺入 O2,这样有利于提高Si和 SiO2 的刻蚀速率。 等离子体刻蚀工艺 ▪装片 在待刻蚀硅片的两边,分别放置一片与硅片同样大小的玻璃夹板,叠放整齐,用夹具夹紧,确保待刻蚀的硅片中间没有大的缝隙。将夹具平稳放入反应室的支架上,关好反应室的盖子。 检验方法 ▪冷热探针法 检验原理 ▪热探针和 N 型半导体接触时,传导电子将流向温度较低的区域,使得热探针处电 子 缺 少 , 因 而 其 电 势 相 对 于 同 一 材 料 上 的 室 温 触 点 而 言 将 是 正 的 。 ▪同 样 道 理 , P 型 半 导 体 热 探 针 触 点 相 对 于 室 温 触 点 而 言 将 是 负 的 。 ▪此 电 势 差 可 以 用 简 单 的 微 伏 表 测 量 。 ▪热 探 针 的 结 构 可 以 是 将 小 的 热 线 圈 绕 在 一 个 探 针 的 周 围 , 也 可 以 用 小 型 的 电 烙铁 。 检 验 操 作 及 判 断 •确 认 万 用 表 工 作 正 常 , 量 程 置 于 200mV。 •冷 探 针 连 接 电 压 表 的 正 电 极 , 热 探 针 与 电 压 表 的 负 极 相 连 。 •用 冷 、 热 探 针 接 触 硅 片 一 个 边 沿 不 相 连 的 两 个 点 , 电 压 表 显 示 这 两 点 间 的 电 压为 负 值 , 说 明 导...
