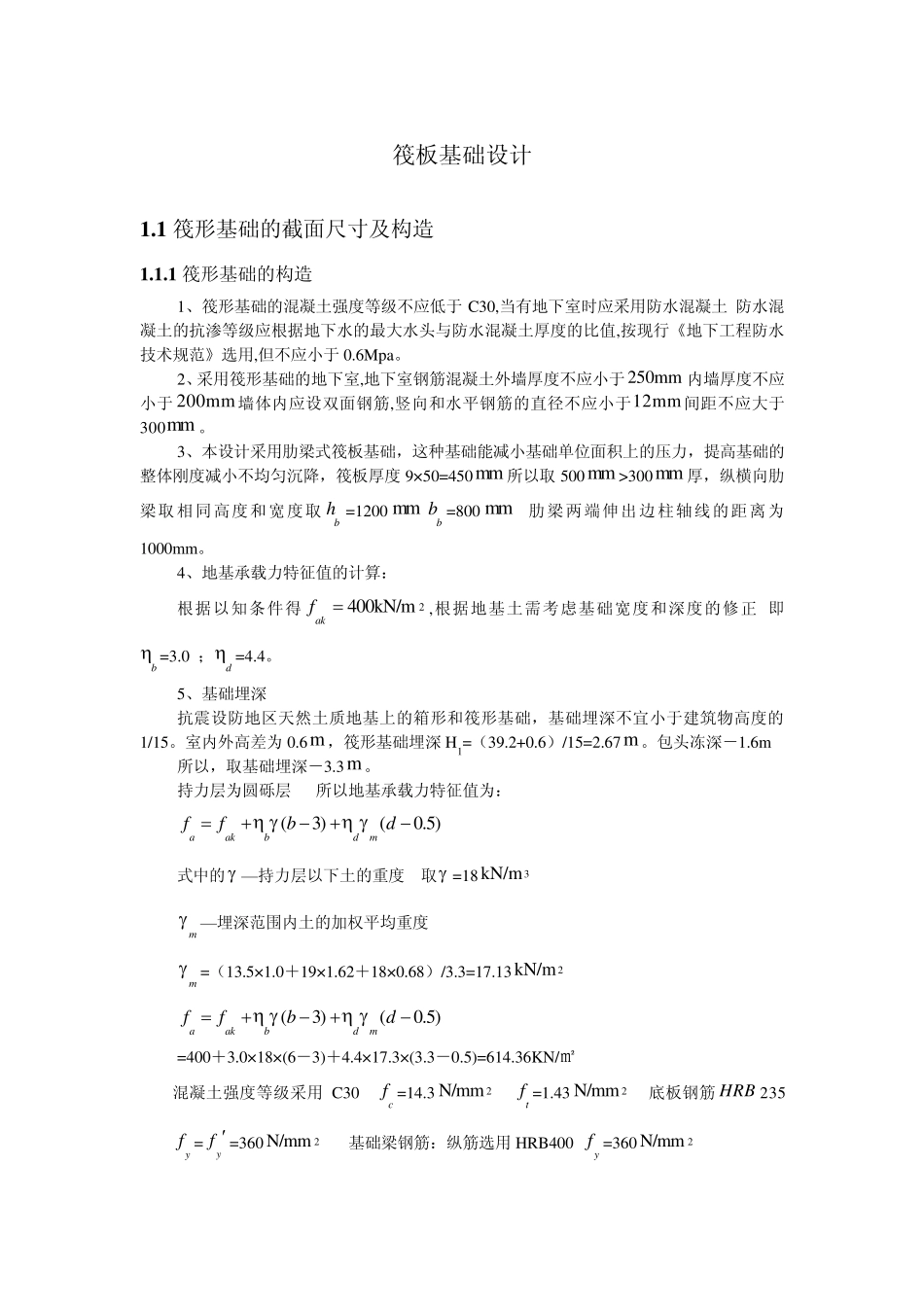

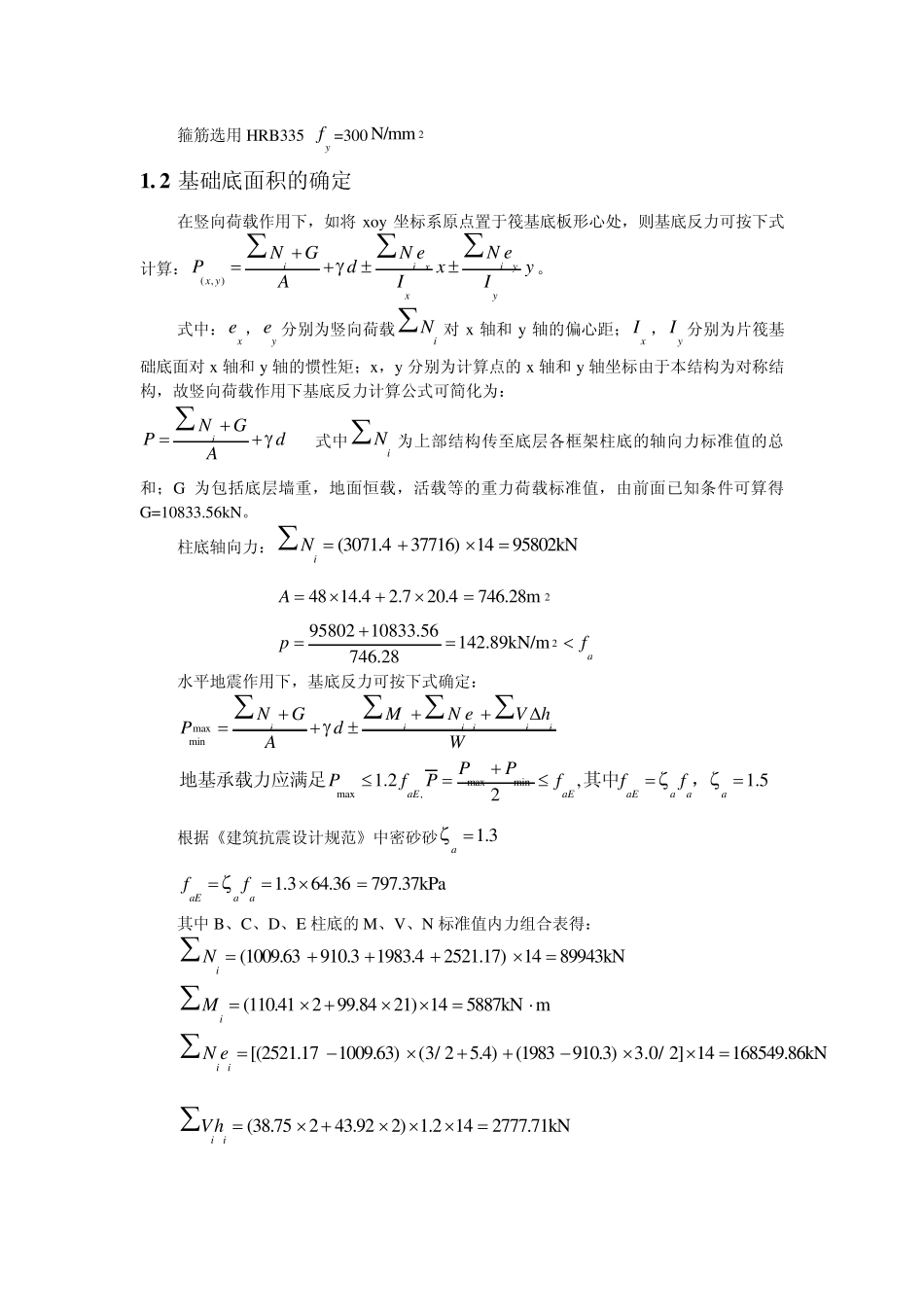

筏板基础设计 1 .1 筏形基础的截面尺寸及构造 1 .1 .1 筏形基础的构造 1、筏形基础的混凝土强度等级不应低于 C30,当有地下室时应采用防水混凝土 防水混凝土的抗渗等级应根据地下水的最大水头与防水混凝土厚度的比值,按现行《地下工程防水技术规范》选用,但不应小于 0.6Mpa。 2、采用筏形基础的地下室,地下室钢筋混凝土外墙厚度不应小于250mm 内墙厚度不应小于 200mm 墙体内应设双面钢筋,竖向和水平钢筋的直径不应小于12mm间距不应大于300mm 。 3、本设计采用肋梁式筏板基础，这种基础能减小基础单位面积上的压力，提高基础的整体刚度减小不均匀沉降，筏板厚度 9×50=450mm 所以取 500mm >300mm 厚，纵横向肋梁取相同高度和宽度取bh =1200 mmbb =800 mm 肋梁两端伸出边柱轴线的距离为1000mm。 4、地基承载力特征值的计算： 根据以知条件得2400kN/makf,根据地基土需考虑基础宽度和深度的修正 即b =3.0 ；d =4.4。 5、基础埋深 抗震设防地区天然土质地基上的箱形和筏形基础，基础埋深不宜小于建筑物高度的1/15。室内外高差为 0.6m，筏形基础埋深 H1=（39.2+0.6）/15=2.67m。包头冻深－1.6m 所以，取基础埋深－3.3m。 持力层为圆砾层 所以地基承载力特征值为： (3)(0.5)aakbdmffbd   式中的 —持力层以下土的重度 取 =183kN/m m—埋深范围内土的加权平均重度 m=（13.5×1.0＋19×1.62＋18×0.68）/3.3=17.132kN/m (3)(0.5)aakbdmffbd   =400＋3.0×18×(6－3)＋4.4×17.3×(3.3－0.5)=614.36KN/㎡ 混凝土强度等级采用 C30 cf =14.32N/mm tf =1.432N/mm 底板钢筋 HRB 235 yf =yf =3602N/mm 基础梁钢筋：纵筋选用 HRB400 yf =3602N/mm 箍筋选用HRB335 yf =3002N/mm 1 . 2 基础底面积的确定 在竖向荷载作用下，如将xoy坐标系原点置于筏基底板形心处，则基底反力可按下式计算：( , )iyiixx yxyN eNGN ePdxyAII 。 式中：xe ，ye 分别为竖向荷载iN对x轴和y轴的偏心距；xI ，yI 分别为片筏基础底面对x轴和y轴的惯性矩；x，y分别为计算点的x轴和y轴坐标由于本结构为对称结构，故竖向荷载作用下基底反力计算公式可简化为： iNGPdA 式中iN为上部结构传至底层各框架柱底的轴向力标准值的总和；G 为包括底层墙重，地面恒载，活载等的重力荷载标准值，由前面已知条件可算得G=10...
