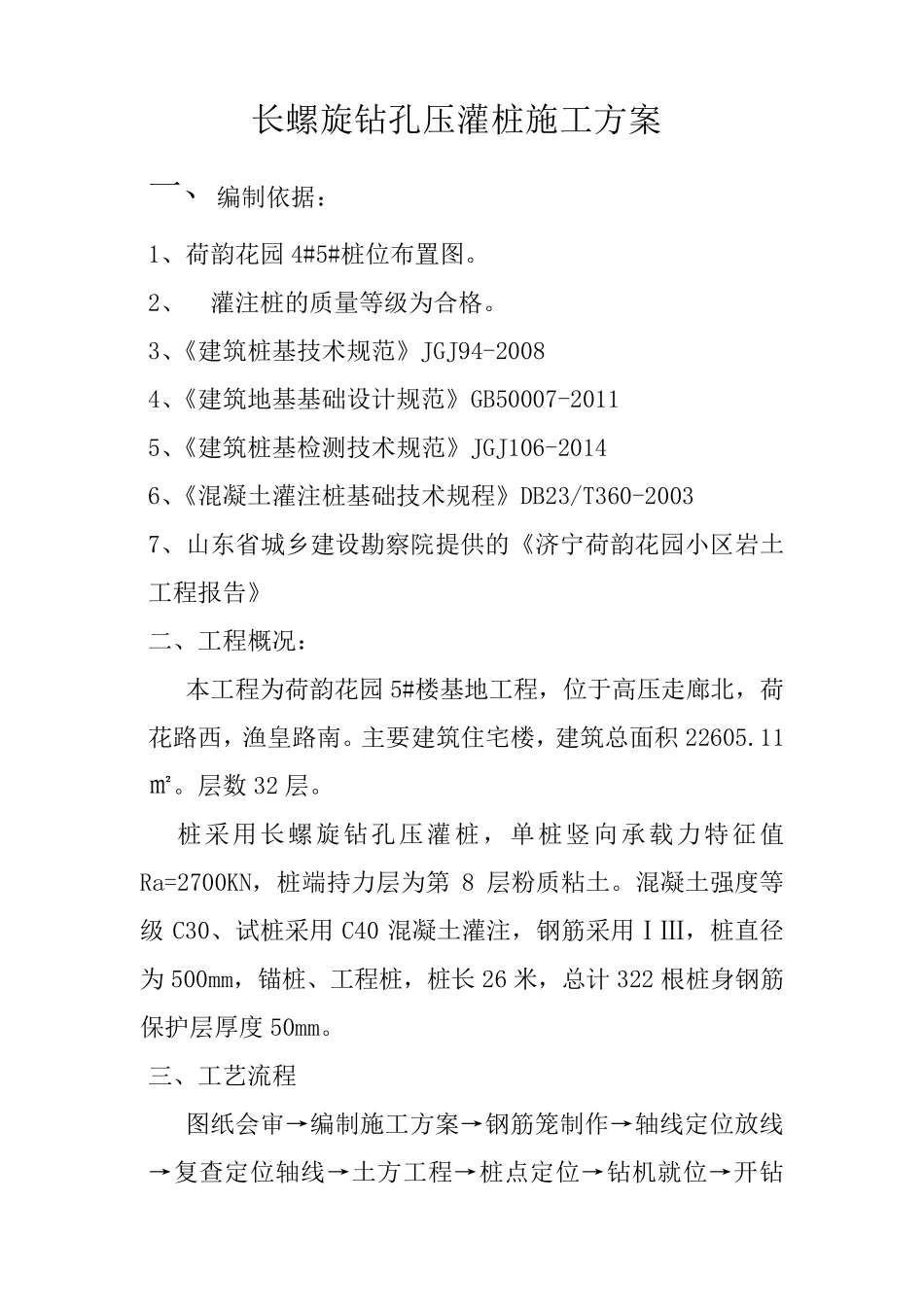

长螺旋钻孔压灌桩施工方案 一、编制依据： 1、荷韵花园4#5#桩位布置图。 2、 灌注桩的质量等级为合格。 3、《建筑桩基技术规范》JGJ94-2008 4、《建筑地基基础设计规范》GB50007-2011 5、《建筑桩基检测技术规范》JGJ106-2014 6、《混凝土灌注桩基础技术规程》DB23/T360-2003 7、山东省城乡建设勘察院提供的《济宁荷韵花园小区岩土工程报告》 二、工程概况： 本工程为荷韵花园5#楼基地工程，位于高压走廊北，荷花路西，渔皇路南。主要建筑住宅楼，建筑总面积22605.11㎡。层数32 层。 桩采用长螺旋钻孔压灌桩，单桩竖向承载力特征值Ra=2700KN，桩端持力层为第8 层粉质粘土。混凝土强度等级C30、试桩采用C40 混凝土灌注，钢筋采用ⅠⅢ，桩直径为500mm，锚桩、工程桩，桩长26 米，总计322 根桩身钢筋保护层厚度50mm。 三、工艺流程 图纸会审→编制施工方案→钢筋笼制作→轴线定位放线→复查定位轴线→土方工程→桩点定位→钻机就位→开钻至设计标高→泵注混凝土提钻→安放钢筋笼→补注混凝土→留置混凝土试块→桩验收 四、施工准备 根据该工程特点工艺特点及现场的场地情况，为保证工程质量和工期要求，必须选择好施工机具，加强管理，合理布局。根据场地实际情况及桩机工作高度的要求，本工程采用反铲挖掘机挖土进行土方开挖，挖出的土方至基坑上，然后用铲车装土，自卸汽车外运。挖深-7.4 米，在此基础上进行桩基础施工，桩长为 26 米。桩底桩施工完成后破桩至筏板底设计标高处。桩机进场前先在基坑西侧修筑坡道 8 米宽 15 米长至坡底。桩机进入基坑后，将坡道清除，待桩机施工完毕出场时，再修筑同样的坡道出基坑。同时在基坑周边2 米处修筑 2M*1.5M 排水沟,并修筑 3 M*3M*2M 集水井四处。 1、 图纸会审：组织有关人员认真看图和地址报告，将图中存在的问题在施工前解 决 ，并将桩点统 一 编 号 。 2、 建 设、监 理、施工单 位 、检 测 单 位 四方共 同到 市 质量监 督 站 确 定 检 测 桩的位 置。 3、编 制 施工方案 ，根据施工图纸和国 家 有关规 范 、规 程及确 保工程质量，编 制 科 学 可 行、经 济 的施工方案 ，能 够 正 确的指 导 施工。 4、施工机械 选择 根据该工程的工程量和预计施工进度为选择配备一台步履式超流态砼桩机、一台HTB80 型砼泵。 ①超流态混凝土灌注桩施工由稳钻、成孔灌注、安放钢筋笼和桩头处理等主要工序及混凝土制备、...
