超滤操作手册VIP免费

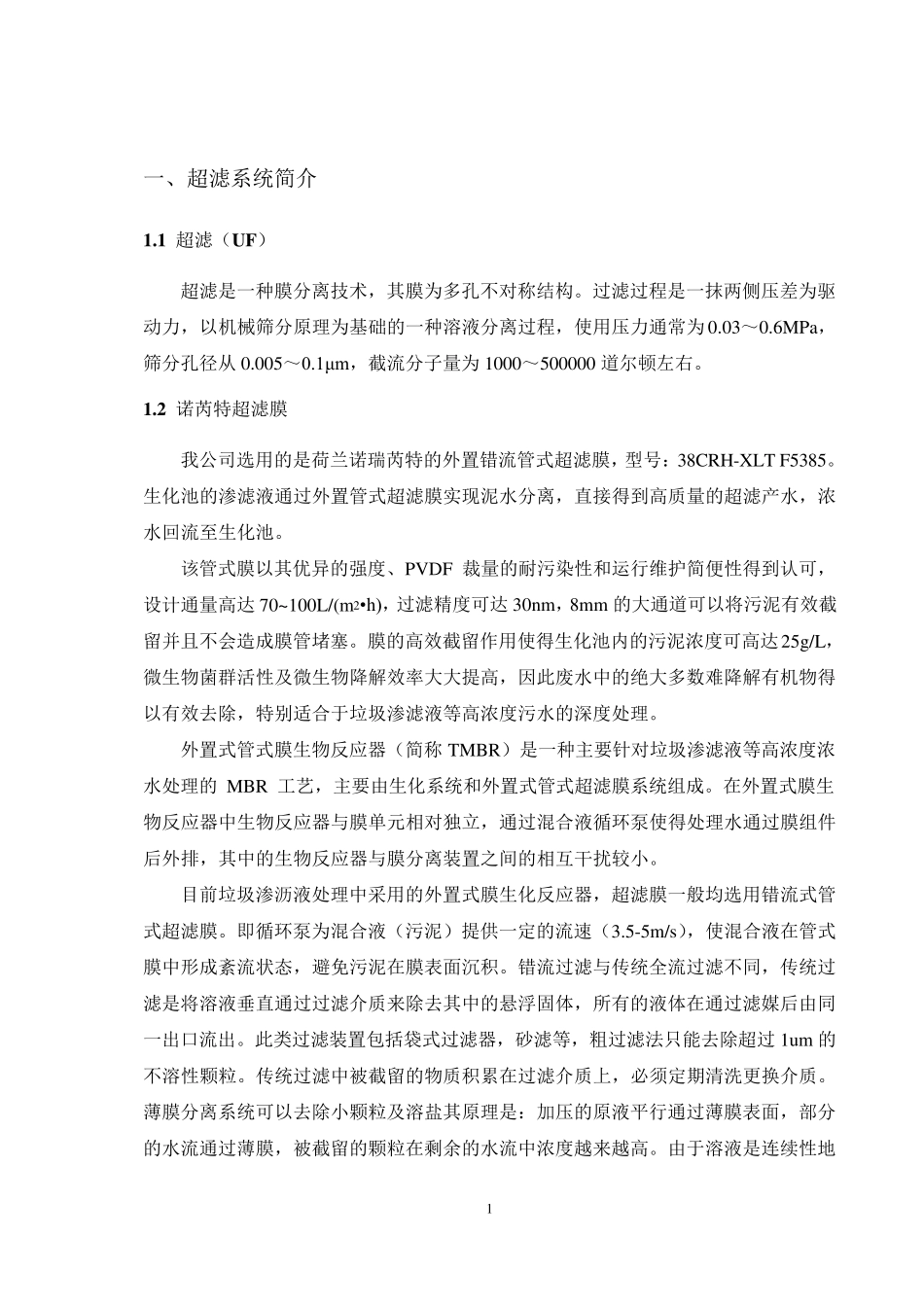

1 一、超滤系统简介 1.1 超滤（UF） 超滤是一种膜分离技术，其膜为多孔不对称结构。过滤过程是一抹两侧压差为驱动力，以机械筛分原理为基础的一种溶液分离过程，使用压力通常为 0.03～0.6MPa，筛分孔径从 0.005～0.1μm，截流分子量为 1000～500000 道尔顿左右。 1.2 诺芮特超滤膜 我公司选用的是荷兰诺瑞芮特的外置错流管式超滤膜，型号：38CRH-XLT F5385。生化池的渗滤液通过外置管式超滤膜实现泥水分离，直接得到高质量的超滤产水，浓水回流至生化池。 该管式膜以其优异的强度、PVDF 裁量的耐污染性和运行维护简便性得到认可，设计通量高达 70~100L/(m2•h)，过滤精度可达 30nm，8mm 的大通道可以将污泥有效截留并且不会造成膜管堵塞。膜的高效截留作用使得生化池内的污泥浓度可高达25g/L，微生物菌群活性及微生物降解效率大大提高，因此废水中的绝大多数难降解有机物得以有效去除，特别适合于垃圾渗滤液等高浓度污水的深度处理。 外置式管式膜生物反应器（简称 TMBR）是一种主要针对垃圾渗滤液等高浓度浓水处理的 MBR 工艺，主要由生化系统和外置式管式超滤膜系统组成。在外置式膜生物反应器中生物反应器与膜单元相对独立，通过混合液循环泵使得处理水通过膜组件后外排，其中的生物反应器与膜分离装置之间的相互干扰较小。 目前垃圾渗沥液处理中采用的外置式膜生化反应器，超滤膜一般均选用错流式管式超滤膜。即循环泵为混合液（污泥）提供一定的流速（3.5-5m/s），使混合液在管式膜中形成紊流状态，避免污泥在膜表面沉积。错流过滤与传统全流过滤不同，传统过滤是将溶液垂直通过过滤介质来除去其中的悬浮固体，所有的液体在通过滤媒后由同一出口流出。此类过滤装置包括袋式过滤器，砂滤等，粗过滤法只能去除超过 1um 的不溶性颗粒。传统过滤中被截留的物质积累在过滤介质上，必须定期清洗更换介质。薄膜分离系统可以去除小颗粒及溶盐其原理是：加压的原液平行通过薄膜表面，部分的水流通过薄膜，被截留的颗粒在剩余的水流中浓度越来越高。由于溶液是连续性地2 流过，被截留的颗粒不会沉积，反而会被浓缩液带走。因此，一进水流在通过薄膜后便分为两道：通过薄膜的溶液（渗透液）和残留的浓缩液。错流过滤这种过滤方式的主要优点是薄膜截留下来的物质被流体不断的带走，这在一定程度上相当于膜表面被连续的清洗，这样就延长了膜的寿命，并降低了维护和清洗的费用。 三、 工作流程 3 .1 超滤工作流程图 超滤的工...
