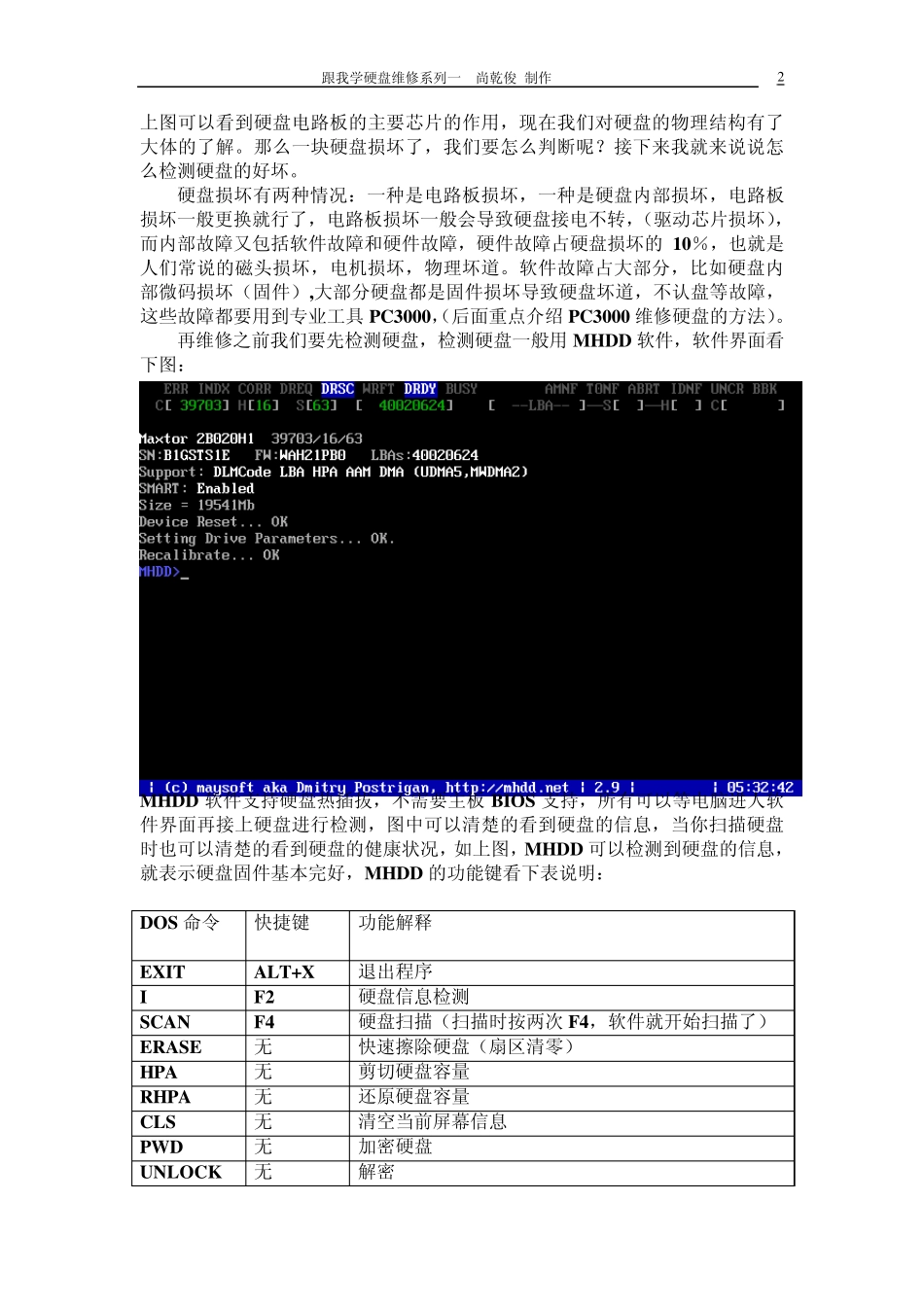

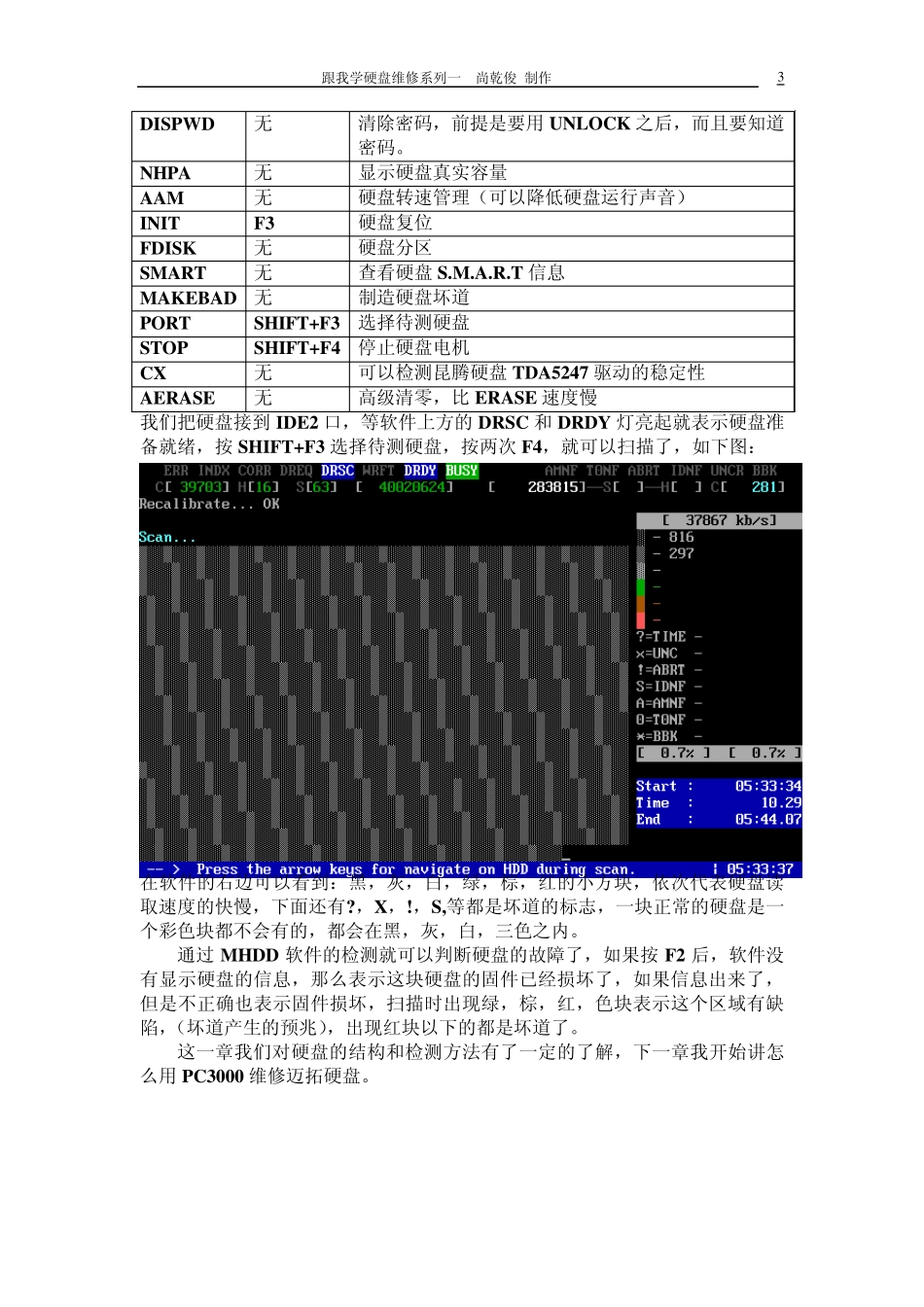

跟我学硬盘维修系列一 尚乾俊 制作 1 第一章：硬盘的结构和检测 硬盘的物理结构总体来说由盘体和电路板组成，而盘体内部又有很多部件组成，我们先看一下盘体内部结构： 可以看到硬盘是一个很精密的部件，普通环境下打开硬盘就会损坏，必须要在空气洁净度达到100 级以上才可以打开硬盘进行维修。 我们再来看一下硬盘电路板的结构，下图是一块迈拓 SATA 的硬盘电路板图： 跟我学硬盘维修系列一 尚乾俊 制作 2 上图可以看到硬盘电路板的主要芯片的作用，现在我们对硬盘的物理结构有了大体的了解。那么一块硬盘损坏了，我们要怎么判断呢？接下来我就来说说怎么检测硬盘的好坏。 硬盘损坏有两种情况：一种是电路板损坏，一种是硬盘内部损坏，电路板损坏一般更换就行了，电路板损坏一般会导致硬盘接电不转，（驱动芯片损坏），而内部故障又包括软件故障和硬件故障，硬件故障占硬盘损坏的10％，也就是人们常说的磁头损坏，电机损坏，物理坏道。软件故障占大部分，比如硬盘内部微码损坏（固件）,大部分硬盘都是固件损坏导致硬盘坏道，不认盘等故障，这些故障都要用到专业工具 PC3000，（后面重点介绍 PC3000 维修硬盘的方法）。 再维修之前我们要先检测硬盘，检测硬盘一般用MHDD 软件，软件界面看下图： MHDD 软件支持硬盘热插拔，不需要主板BIOS 支持，所有可以等电脑进人软件界面再接上硬盘进行检测，图中可以清楚的看到硬盘的信息，当你扫描硬盘时也可以清楚的看到硬盘的健康状况，如上图，MHDD 可以检测到硬盘的信息，就表示硬盘固件基本完好，MHDD 的功能键看下表说明： DOS 命令 快捷键 功能解释 EXIT ALT+X 退出程序 I F2 硬盘信息检测 SCAN F4 硬盘扫描（扫描时按两次 F4，软件就开始扫描了） ERASE 无 快速擦除硬盘（扇区清零） HPA 无 剪切硬盘容量 RHPA 无 还原硬盘容量 CLS 无 清空当前屏幕信息 PWD 无 加密硬盘 UNLOCK 无 解密 跟我学硬盘维修系列一 尚乾俊 制作 3 DISPWD 无 清除密码，前提是要用UNLOCK 之后，而且要知道密码。 NHPA 无 显示硬盘真实容量 AAM 无 硬盘转速管理（可以降低硬盘运行声音） INIT F3 硬盘复位 FDISK 无 硬盘分区 SMART 无 查看硬盘S.M.A.R.T 信息 MAKEBAD 无 制造硬盘坏道 PORT SHIFT+F3 选择待测硬盘 STOP SHIFT+F4 停止硬盘电机 CX 无 可以检测昆腾硬盘TDA5247 驱动的稳定性 AERASE 无 高级清零，比 ERASE...
