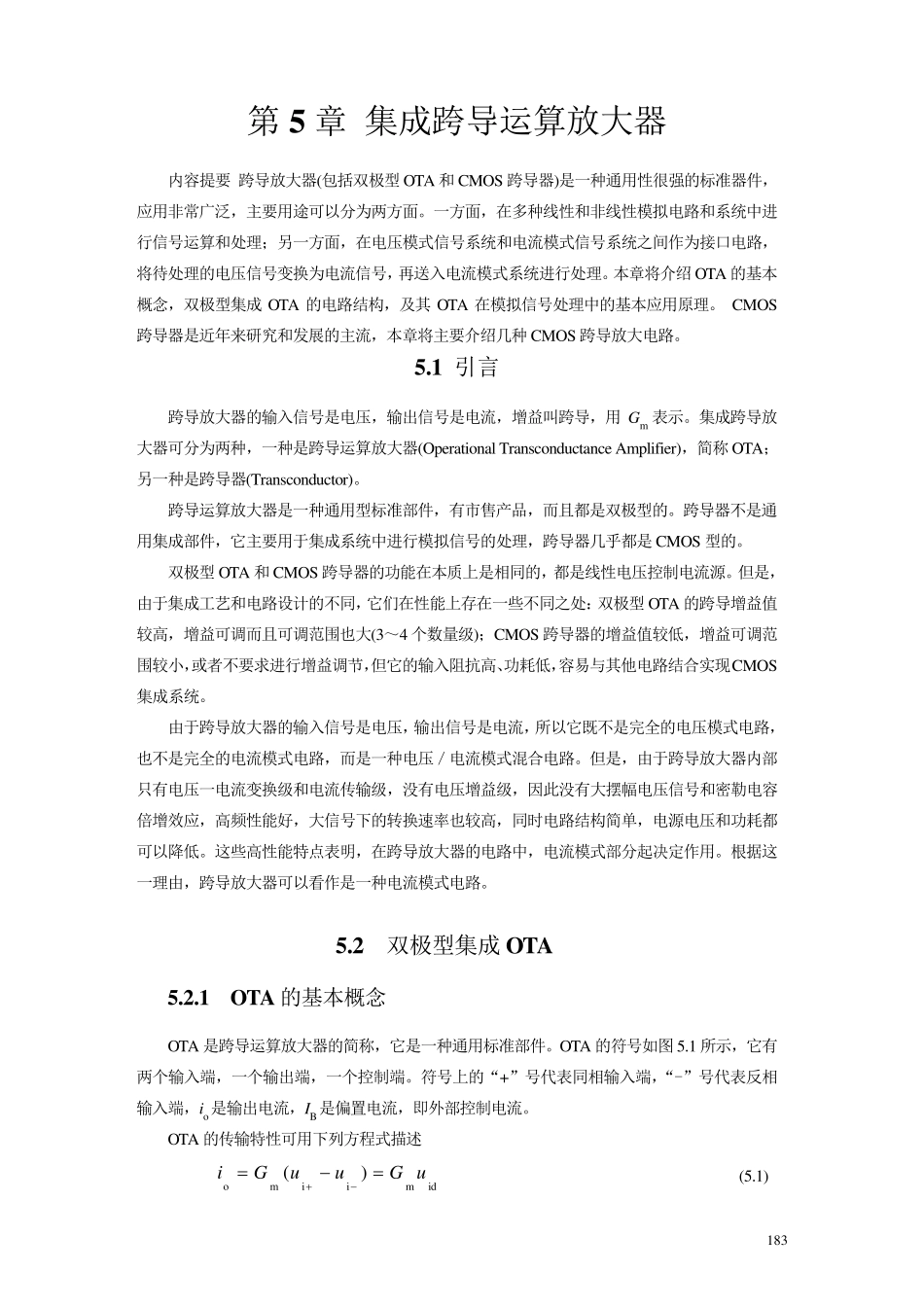

183 第 5 章 集 成 跨 导 运 算 放 大 器 内 容 提 要 跨 导 放 大 器 (包 括 双 极 型 OTA 和 CMOS 跨 导 器 )是 一 种 通 用 性 很 强 的 标 准 器 件 ,应 用 非 常 广 泛 , 主 要 用 途 可 以 分 为 两 方 面 。 一 方 面 , 在 多 种 线 性 和 非 线 性 模 拟 电 路 和 系 统 中 进行 信 号 运 算 和 处 理 ; 另 一 方 面 , 在 电 压 模 式 信 号 系 统 和 电 流 模 式 信 号 系 统 之 间 作 为 接 口 电 路 ,将 待 处 理 的 电 压 信 号 变 换 为 电 流 信 号 , 再 送 入 电 流 模 式 系 统 进 行 处 理 。 本 章 将 介 绍 OTA 的 基 本概 念 , 双 极 型 集 成OTA 的 电 路 结 构 , 及 其OTA 在 模 拟 信 号 处 理 中 的 基 本 应 用 原 理 。 CMOS跨 导 器 是 近 年 来 研 究 和 发 展 的 主 流 , 本 章 将 主 要 介 绍 几 种 CMOS 跨 导 放 大 电 路 。 5.1 引 言 跨 导 放 大 器 的 输 入 信 号 是 电 压 , 输 出 信 号 是 电 流 , 增 益 叫 跨 导 , 用Gm 表 示 。 集 成 跨 导 放大 器 可 分 为 两 种 , 一 种 是 跨 导 运 算 放 大 器 (Operational Transcondu ctance Amplifier), 简 称 OTA;另 一 种 是 跨 导 器 (Transcondu ctor)。 跨 导 运 算 放 大 器 是 一 种 通 用 型 标 准 部 件 , 有 市 售 产 品 , 而 且 都 是 双 极 型 的 。 跨 导 器 不 是 通用 集 成 部 件 , 它 主 要 用 于 集 成 系 统 中 进 行 模 拟 信 号 的 处 理 , 跨 导 器 几 乎 都 是 CMOS 型 的 。 双 极 型 OTA 和 CMOS 跨 导 器 的 功 能 在 本 质 上是 相同的 , 都 是 线 性 电 压 控制电 流 源。 但是 ,由于 集 成 工艺和 电 路 设计的 不 同, 它 们在 性 能 上存在 一 些不 同之 处 :双 极 型 OTA 的 跨 导 增 益 值较高, 增 益 可 调而 且 可 调范围也大 (3~4 个数量级); CMOS 跨 导 器 的 增 益 值较低, 增 益 可 调范围较小,或者不...
