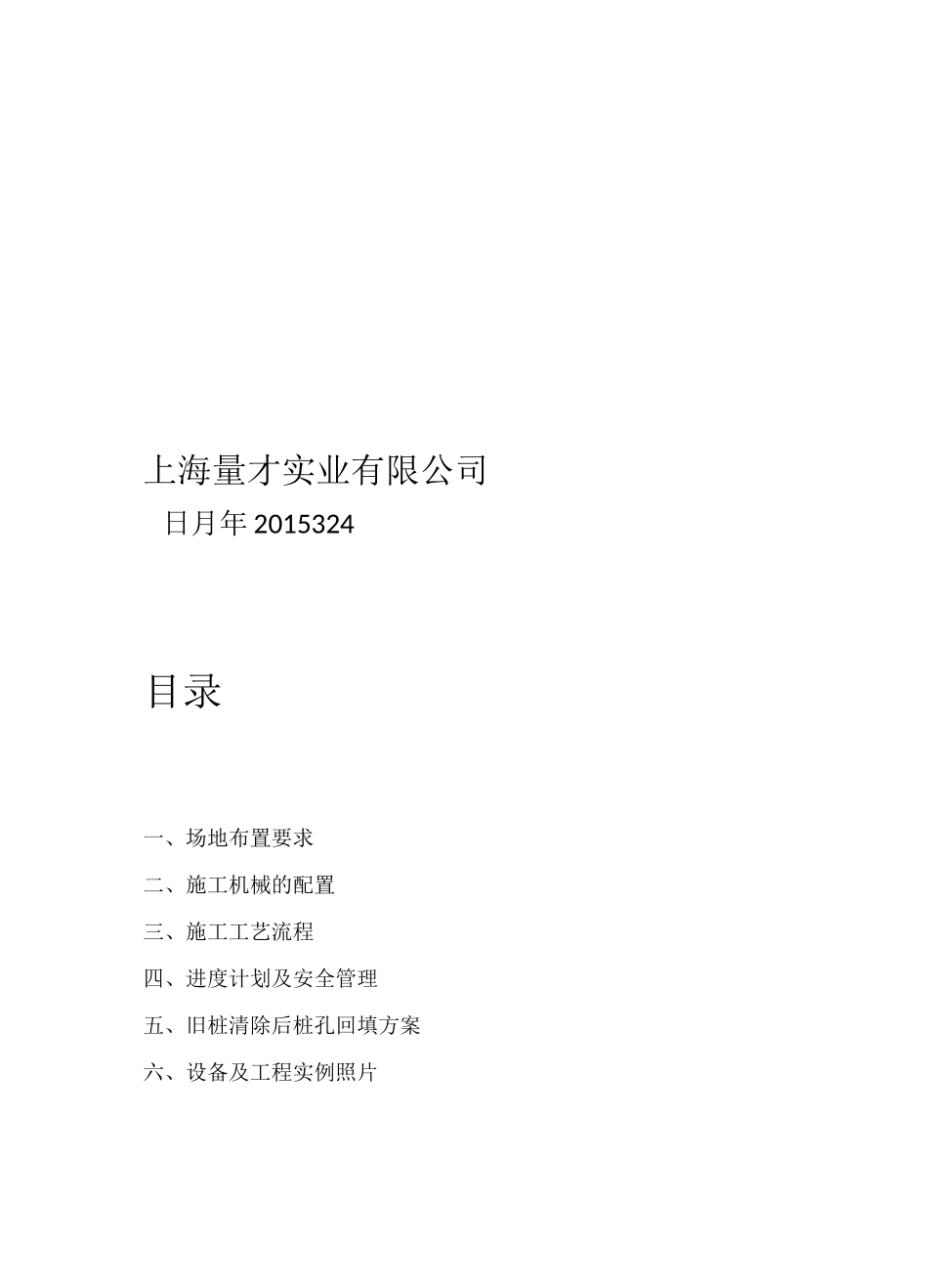

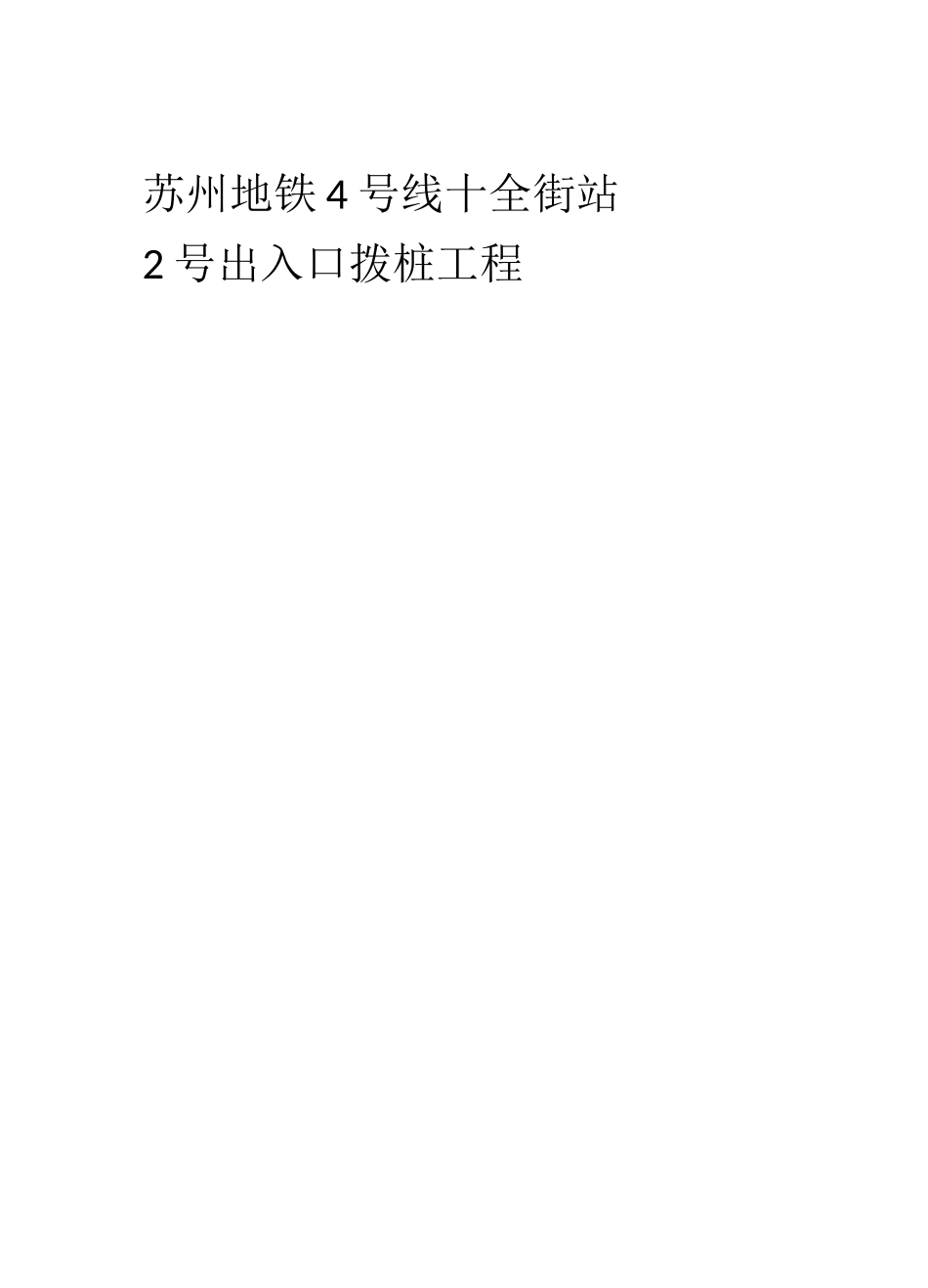

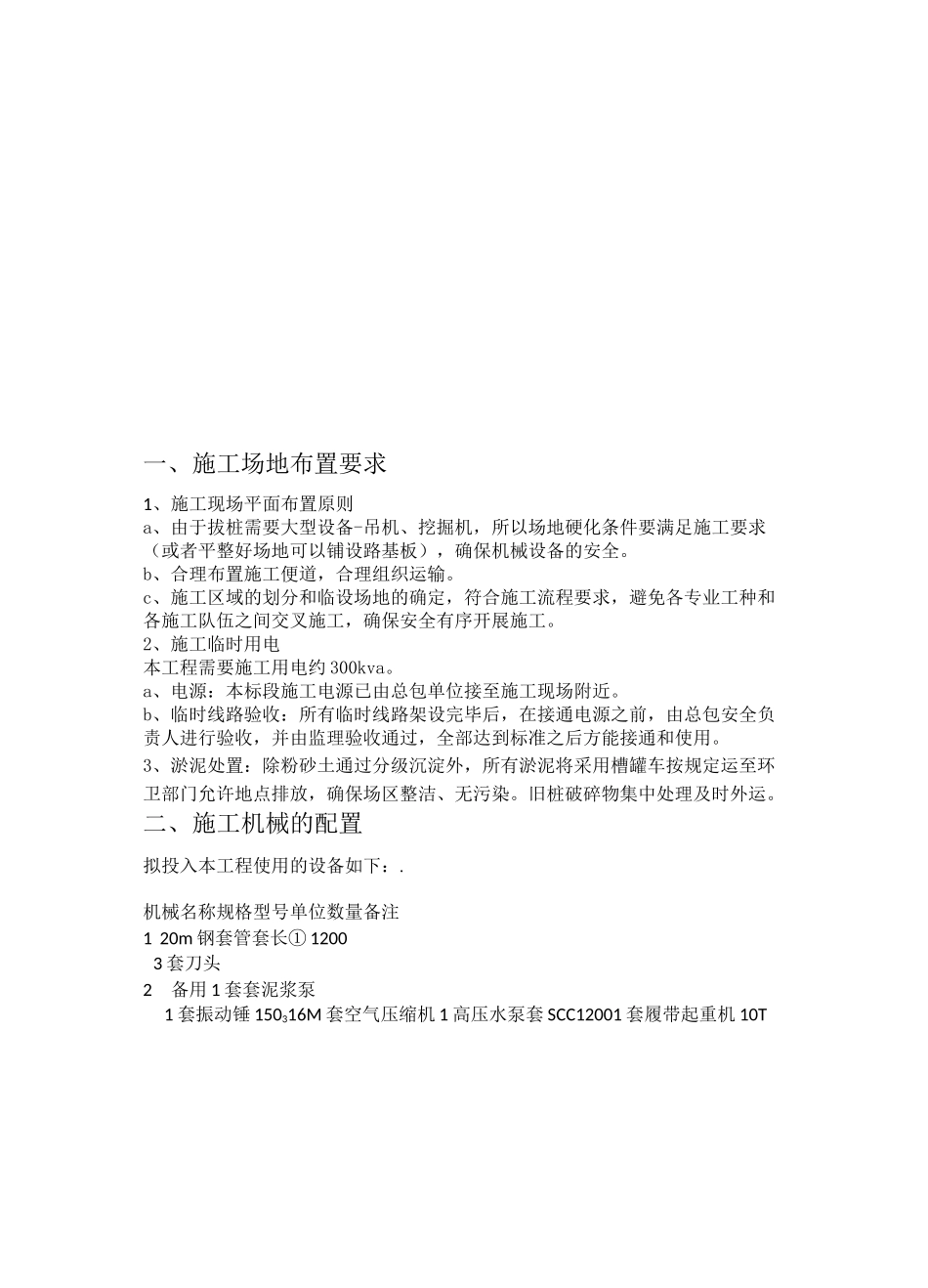

苏州地铁 4 号线十全街站2 号出入口拨桩工程上海量才实业有限公司日月年 2015324目录一、场地布置要求二、施工机械的配置三、施工工艺流程四、进度计划及安全管理五、旧桩清除后桩孔回填方案六、设备及工程实例照片一、施工场地布置要求1、施工现场平面布置原则a、由于拔桩需要大型设备-吊机、挖掘机，所以场地硬化条件要满足施工要求（或者平整好场地可以铺设路基板），确保机械设备的安全。b、合理布置施工便道，合理组织运输。c、施工区域的划分和临设场地的确定，符合施工流程要求，避免各专业工种和各施工队伍之间交叉施工，确保安全有序开展施工。2、施工临时用电本工程需要施工用电约 300kva。a、电源：本标段施工电源已由总包单位接至施工现场附近。b、临时线路验收：所有临时线路架设完毕后，在接通电源之前，由总包安全负责人进行验收，并由监理验收通过，全部达到标准之后方能接通和使用。3、淤泥处置：除粉砂土通过分级沉淀外，所有淤泥将采用槽罐车按规定运至环卫部门允许地点排放，确保场区整洁、无污染。旧桩破碎物集中处理及时外运。二、施工机械的配置拟投入本工程使用的设备如下：.机械名称规格型号单位数量备注1 20m 钢套管套长① 12003 套刀头2备用 1 套套泥浆泵1 套振动锤 150316M 套空气压缩机 1 高压水泵套 SCC12001 套履带起重机 10T货车辆说明：由于地下工程的不确定性，为了确保工程施工要求，如果工程施工中出现与设计情况不符时，将重新调整方案，根据新的方案配备相应的设备。．三、施工工艺流程根据本工程地质、桩基类型情况及业主总包的工期要求，我公司根据同类拔桩工程成熟施工经验拟采用《全套管双流高压喷气、射水振动沉管清孔另加冲抓处理法》施工。施工流程：确定桩位 f 套管就位 f 高压射水、喷气清孔 f 振动沉管 f 拔除桩体 f回填桩孔 f 振管实土 f 振动拔管 f 桩孔堆高预压土 f 沉降观测 f 废弃桩集中处理。① 确定桩头位置：根据桩位设计位置，开挖沟槽并暴露桩头，确定需要拔除的桩位。② 套管就位由总包方开挖并破碎清除钢砼承台，暴露承台中各需拔除桩的桩顶，根据现场的实际情况（桩径、截面积和深度等），将加工的含二个水路和二个气路的刚度满足要求的直径 1200MM 套管，用 120T 履带吊车吊住 150KW 零电流启动的振动锤振动下沉钢套管至钻孔灌注桩底位置下 50-100cm 处，在下沉过程中，控制好垂直度。下沉就位后移除固定在钢套管顶部的振动锤。③...
