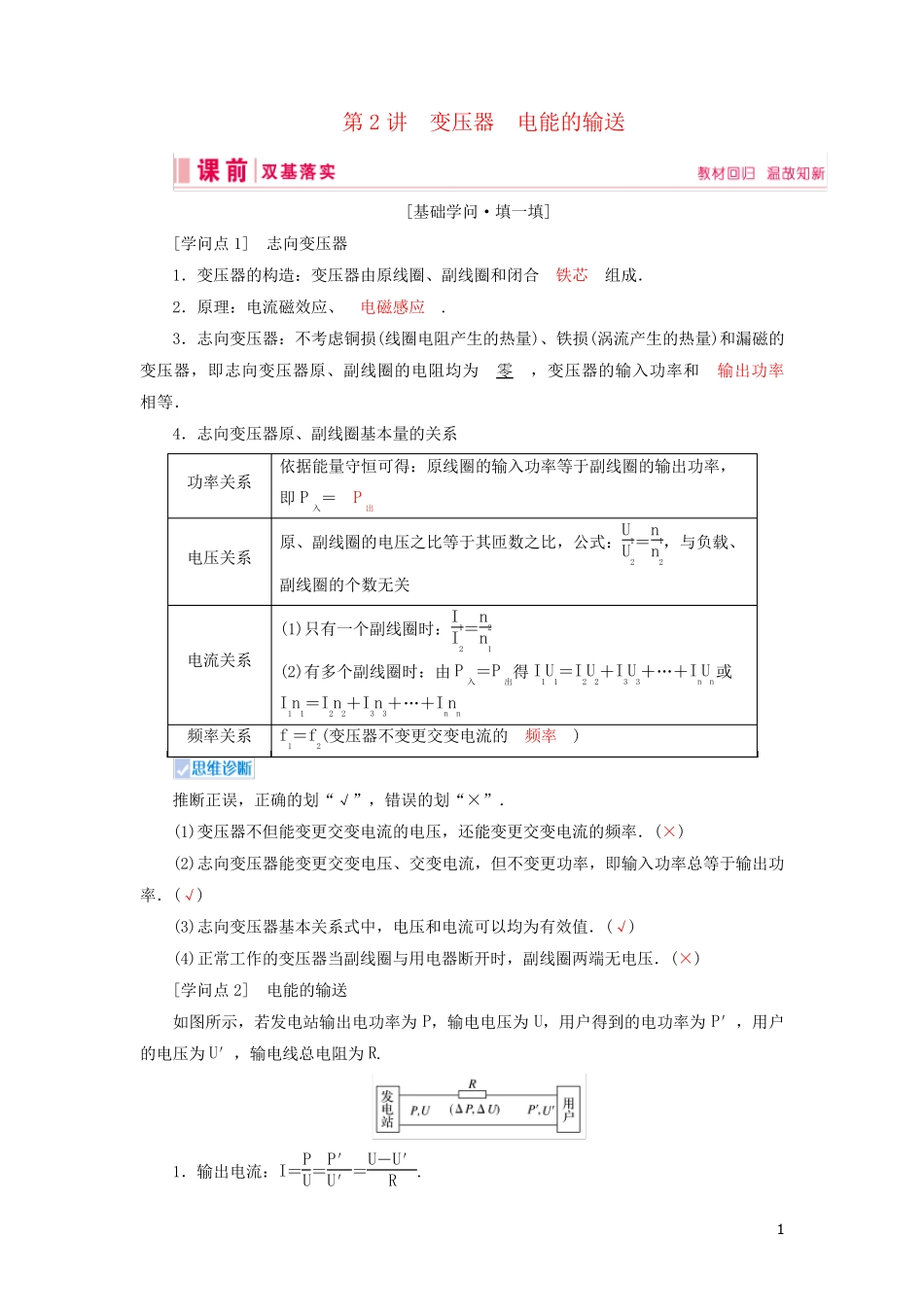

1 第2 讲 变压器 电能的输送 [基础学问·填一填] [学问点1] 志向变压器 1．变压器的构造：变压器由原线圈、副线圈和闭合 铁芯 组成． 2．原理：电流磁效应、 电磁感应 . 3．志向变压器：不考虑铜损(线圈电阻产生的热量)、铁损(涡流产生的热量)和漏磁的变压器，即志向变压器原、副线圈的电阻均为 零 ，变压器的输入功率和 输出功率 相等． 4．志向变压器原、副线圈基本量的关系 功率关系 依据能量守恒可得：原线圈的输入功率等于副线圈的输出功率，即P入＝ P出 电压关系 原、副线圈的电压之比等于其匝数之比，公式：U1U2＝n1n2，与负载、副线圈的个数无关 电流关系 (1)只有一个副线圈时：I1I2＝n2n1 (2)有多个副线圈时：由P入＝P出得I1U1＝I2U2＋I3U3＋…＋InUn或I1n1＝I2n2＋I3n3＋…＋Innn 频率关系 f1＝f2(变压器不变更交变电流的 频率 ) 推断正误，正确的划“√”，错误的划“×”． (1)变压器不但能变更交变电流的电压，还能变更交变电流的频率．(×) (2)志向变压器能变更交变电压、交变电流，但不变更功率，即输入功率总等于输出功率．(√) (3)志向变压器基本关系式中，电压和电流可以均为有效值．(√) (4)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．(×) [学问点2] 电能的输送 如图所示，若发电站输出电功率为P，输电电压为U，用户得到的电功率为P′，用户的电压为U′，输电线总电阻为R. 1．输出电流：I＝PU＝P′U′＝U－U′R. 2 2．电压损失：ΔU＝U－U′＝ IR 3．功率损失：ΔP＝P－P′＝ I2R ＝ PU2R . 4．削减输电线上电能损失的方法 (1)减小输电线的电阻R.由R＝ρlS知，可加大导线的 横截面积 、采纳 电阻率小 的材料做导线． (2)减小输电线中的电流．在输电功率肯定的状况下，依据P＝UI，要减小电流，必需提高 输电电压 . 推断正误，正确的划“√”，错误的划“×”． (1)高压输电的目的是增大输电的电流．(×) (2)在输送电压肯定时，输送的电功率越大，输送过程中损失的功率越小．(×) (3)高压输电可以削减输电线路上的电能损失，且输电线路上电压越高越好．(×) [教材挖掘·做一做] 1．(人教版选修3－2 P43 科学闲逛改编)(多选) 如图所示，L1、L2 是高压输电线，图中两电表示数分别是220 V 和10 A，已知甲图中原、副线圈匝数比为100∶1，乙图中原、副线圈匝数比为1∶10，则( ) A．甲图中的电表是电压表，输电电压为22 000 ...
