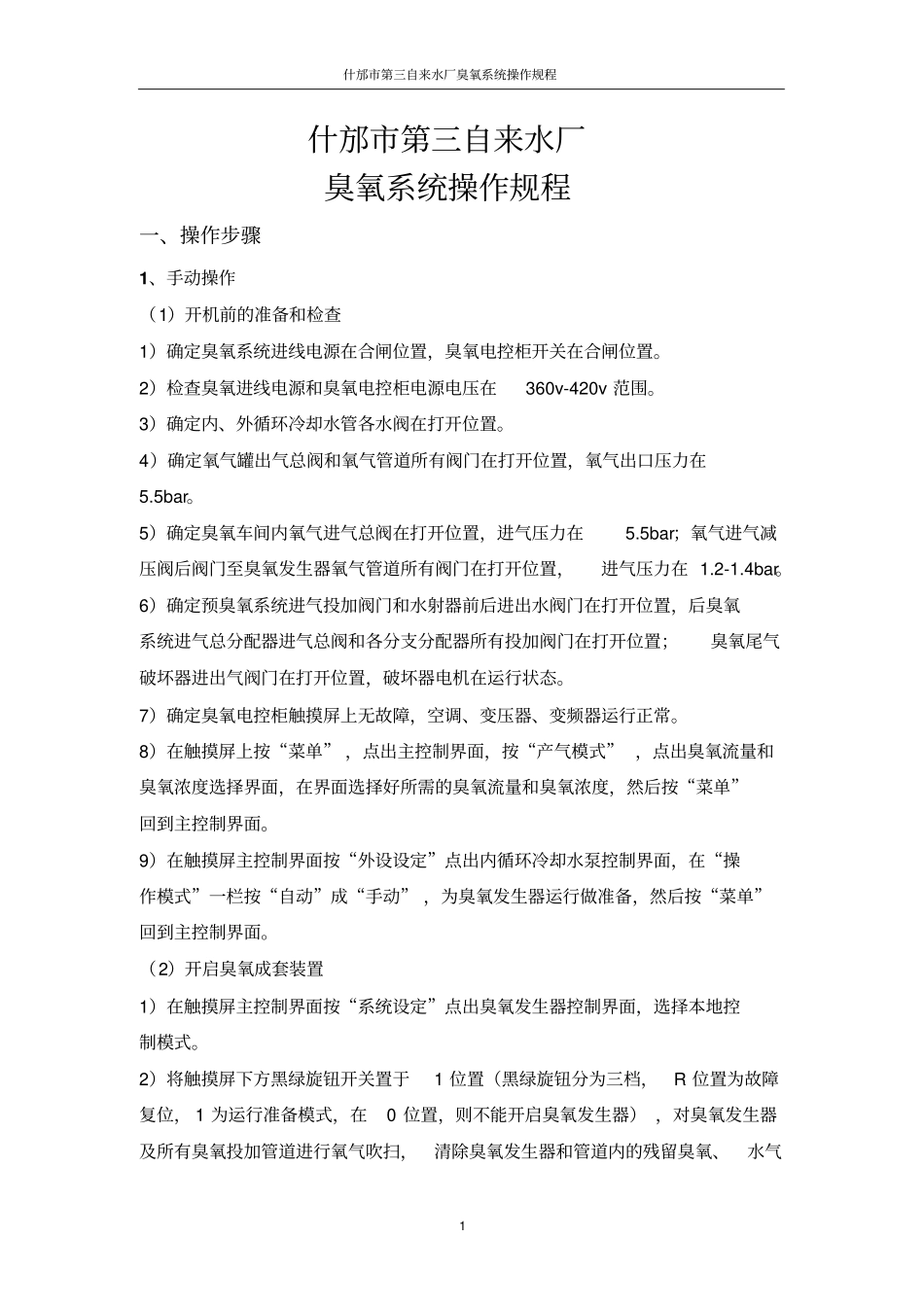

什邡市第三自来水厂臭氧系统操作规程1 什邡市第三自来水厂臭氧系统操作规程一、操作步骤1、手动操作（1）开机前的准备和检查1）确定臭氧系统进线电源在合闸位置，臭氧电控柜开关在合闸位置。2）检查臭氧进线电源和臭氧电控柜电源电压在360v-420v 范围。3）确定内、外循环冷却水管各水阀在打开位置。4）确定氧气罐出气总阀和氧气管道所有阀门在打开位置，氧气出口压力在5.5bar。5）确定臭氧车间内氧气进气总阀在打开位置，进气压力在5.5bar；氧气进气减压阀后阀门至臭氧发生器氧气管道所有阀门在打开位置，进气压力在 1.2-1.4bar。6）确定预臭氧系统进气投加阀门和水射器前后进出水阀门在打开位置，后臭氧系统进气总分配器进气总阀和各分支分配器所有投加阀门在打开位置；臭氧尾气破坏器进出气阀门在打开位置，破坏器电机在运行状态。7）确定臭氧电控柜触摸屏上无故障，空调、变压器、变频器运行正常。8）在触摸屏上按“菜单” ，点出主控制界面，按“产气模式” ，点出臭氧流量和臭氧浓度选择界面，在界面选择好所需的臭氧流量和臭氧浓度，然后按“菜单”回到主控制界面。9）在触摸屏主控制界面按“外设设定”点出内循环冷却水泵控制界面，在“操作模式”一栏按“自动”成“手动” ，为臭氧发生器运行做准备，然后按“菜单”回到主控制界面。（2）开启臭氧成套装置1）在触摸屏主控制界面按“系统设定”点出臭氧发生器控制界面，选择本地控制模式。2）将触摸屏下方黑绿旋钮开关置于1 位置（黑绿旋钮分为三档，R 位置为故障复位， 1 为运行准备模式，在0 位置，则不能开启臭氧发生器） ，对臭氧发生器及所有臭氧投加管道进行氧气吹扫，清除臭氧发生器和管道内的残留臭氧、水气什邡市第三自来水厂臭氧系统操作规程2 及杂物。吹扫时间根据臭氧发生器不运行时间的长短来控制，不运行时间越长，吹扫时间也越长（ 30 分钟以上），反之越短（ 5-30 分钟）。3）吹扫结束后，在臭氧发生器控制界面，在“变频器”栏按“关”成“开”，臭氧发生器运行，进行臭氧投加；同时按“菜单”回到主控制界面，在主控制界面按“外设设定”，点出内循环冷却水泵控制界面，按“关”成“开”，内循环冷却水泵运行（内循环冷却水泵可以在制臭氧之前开启，也可以在制臭氧之后开启，但是间隔时间不能超过1 分钟）。4）臭氧系统处于工作状态。（3）关闭臭氧成套装置1）在触摸屏主控制界面按“系统设定”点出臭氧发生器控制界面，在“变频器”栏按“开”成“关...
