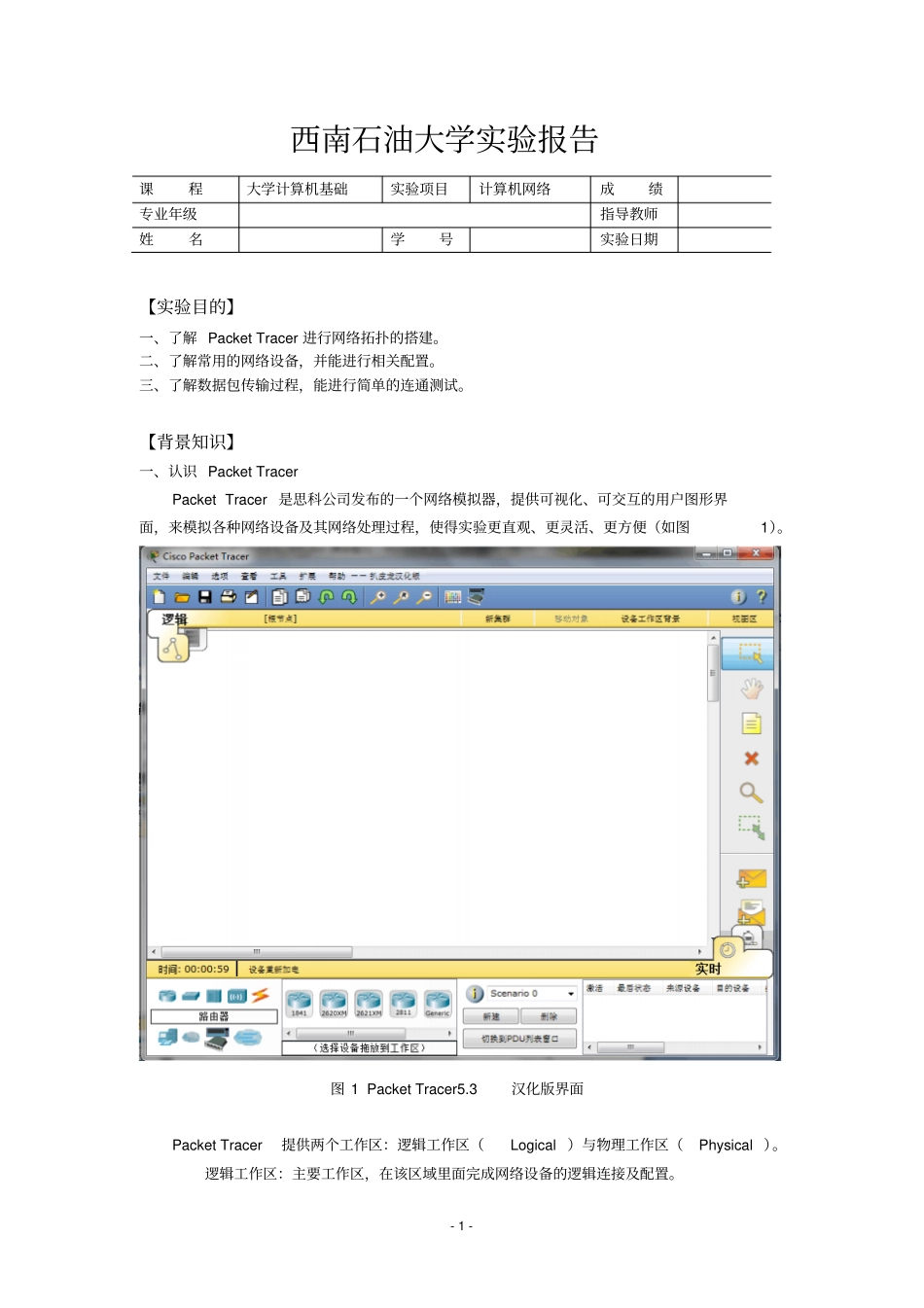

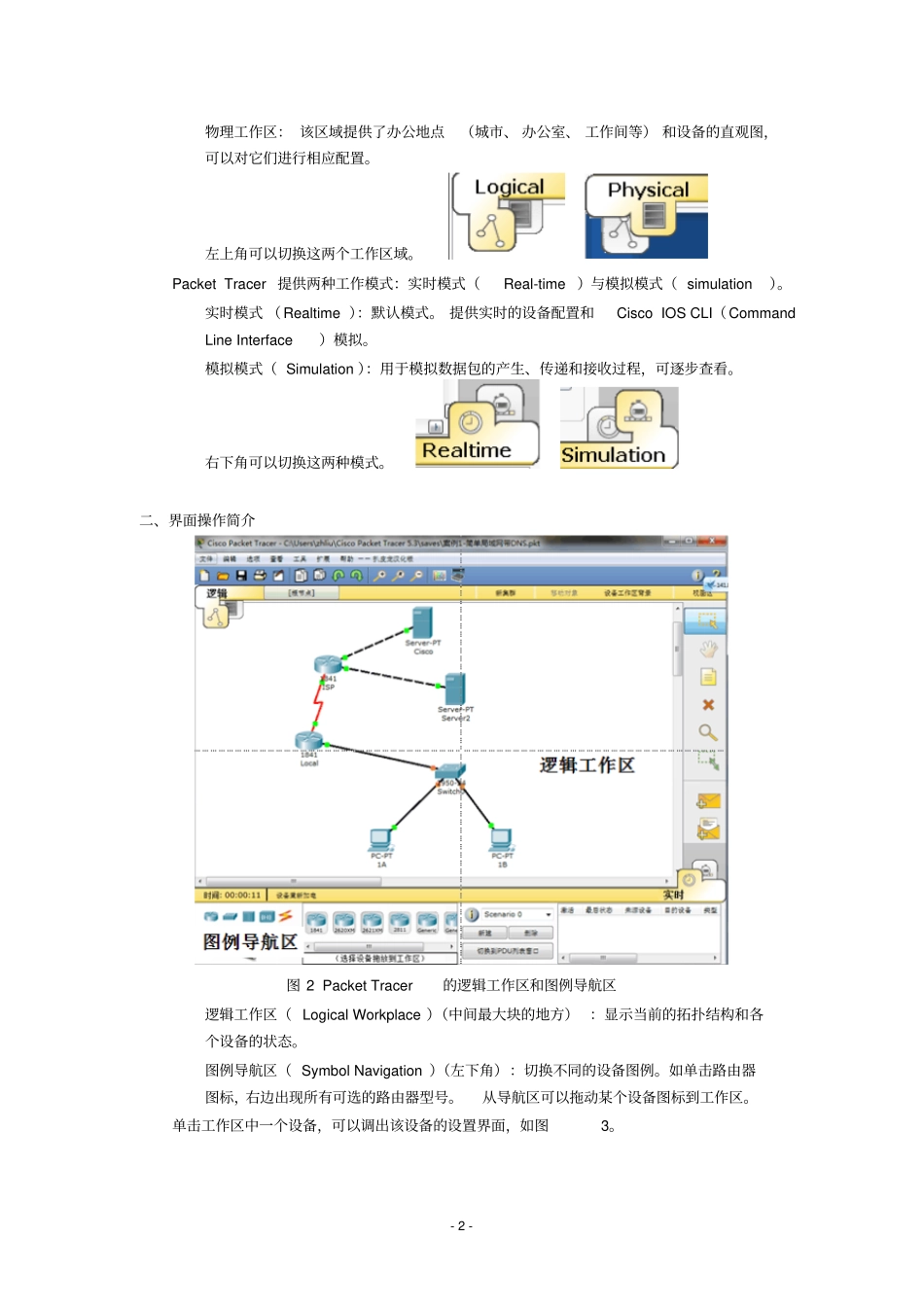

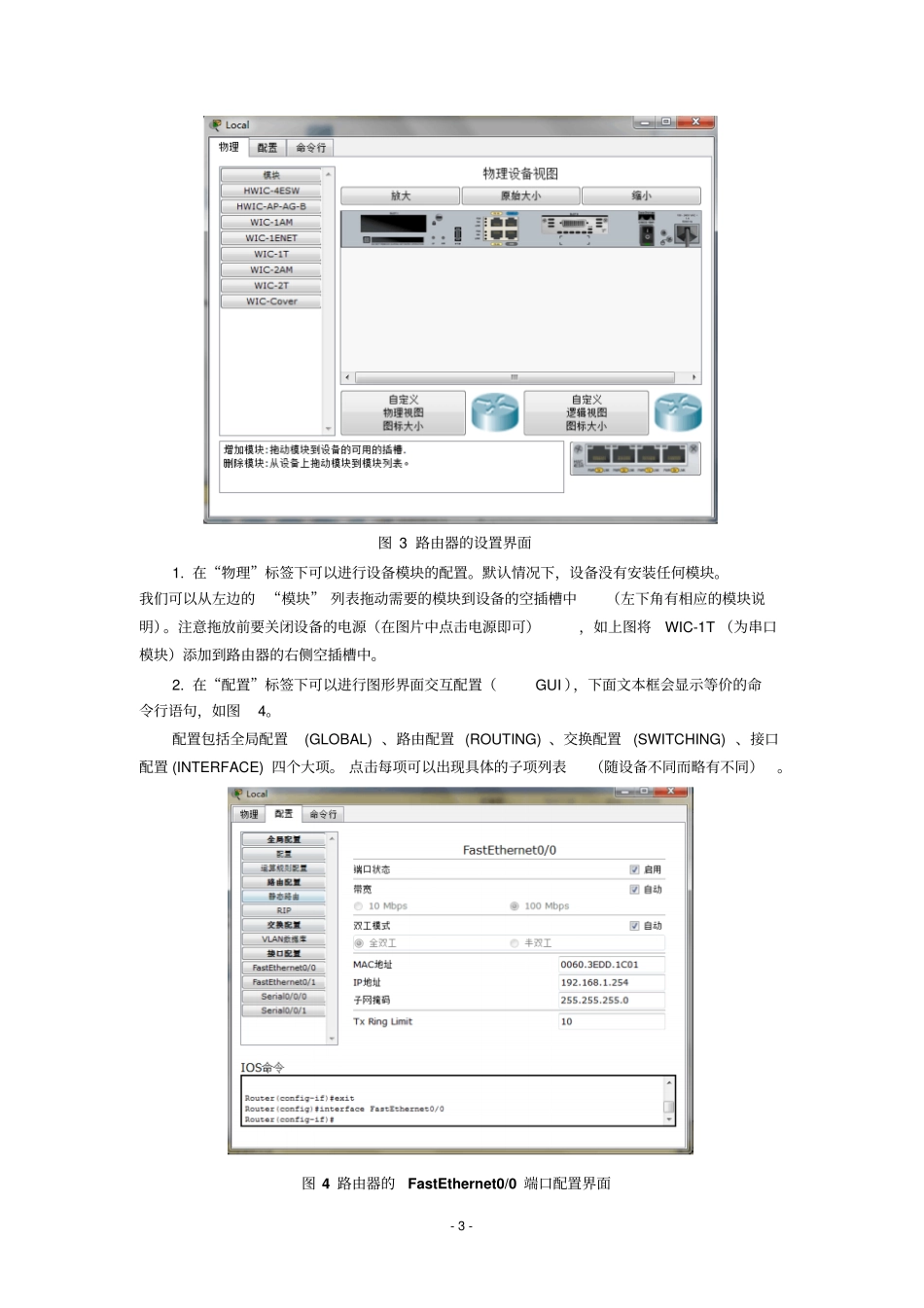

- 1 - 西南石油大学实验报告课程大学计算机基础实验项目计算机网络成绩专业年级指导教师姓名学号实验日期【实验目的】一、了解 Packet Tracer 进行网络拓扑的搭建。二、了解常用的网络设备，并能进行相关配置。三、了解数据包传输过程，能进行简单的连通测试。【背景知识】一、认识 Packet Tracer Packet Tracer 是思科公司发布的一个网络模拟器，提供可视化、可交互的用户图形界面，来模拟各种网络设备及其网络处理过程，使得实验更直观、更灵活、更方便（如图1）。图 1 Packet Tracer5.3汉化版界面Packet Tracer提供两个工作区：逻辑工作区（Logical ）与物理工作区（Physical ）。逻辑工作区：主要工作区，在该区域里面完成网络设备的逻辑连接及配置。- 2 - 物理工作区： 该区域提供了办公地点（城市、 办公室、 工作间等） 和设备的直观图，可以对它们进行相应配置。左上角可以切换这两个工作区域。Packet Tracer 提供两种工作模式：实时模式（Real-time ）与模拟模式（ simulation）。实时模式 （Realtime ）：默认模式。 提供实时的设备配置和Cisco IOS CLI（Command Line Interface）模拟。模拟模式（ Simulation ）：用于模拟数据包的产生、传递和接收过程，可逐步查看。右下角可以切换这两种模式。二、界面操作简介图 2 Packet Tracer的逻辑工作区和图例导航区逻辑工作区（ Logical Workplace ）（中间最大块的地方） ：显示当前的拓扑结构和各个设备的状态。图例导航区（ Symbol Navigation ）（左下角）：切换不同的设备图例。如单击路由器图标，右边出现所有可选的路由器型号。从导航区可以拖动某个设备图标到工作区。单击工作区中一个设备，可以调出该设备的设置界面，如图3。- 3 - 图 3 路由器的设置界面1. 在“物理”标签下可以进行设备模块的配置。默认情况下，设备没有安装任何模块。我们可以从左边的 “模块” 列表拖动需要的模块到设备的空插槽中（左下角有相应的模块说明）。注意拖放前要关闭设备的电源（在图片中点击电源即可），如上图将WIC-1T （为串口模块）添加到路由器的右侧空插槽中。2. 在“配置”标签下可以进行图形界面交互配置（GUI ），下面文本框会显示等价的命令行语句，如图4。配置包括全局配置(GLOBAL) 、路由配置 (ROUTING) 、交换配置 (SWITCHING) 、接口配置 (INTERFACE) 四个大项。 点击每项可以出现具体的子项列表（随设备不同而略有...
