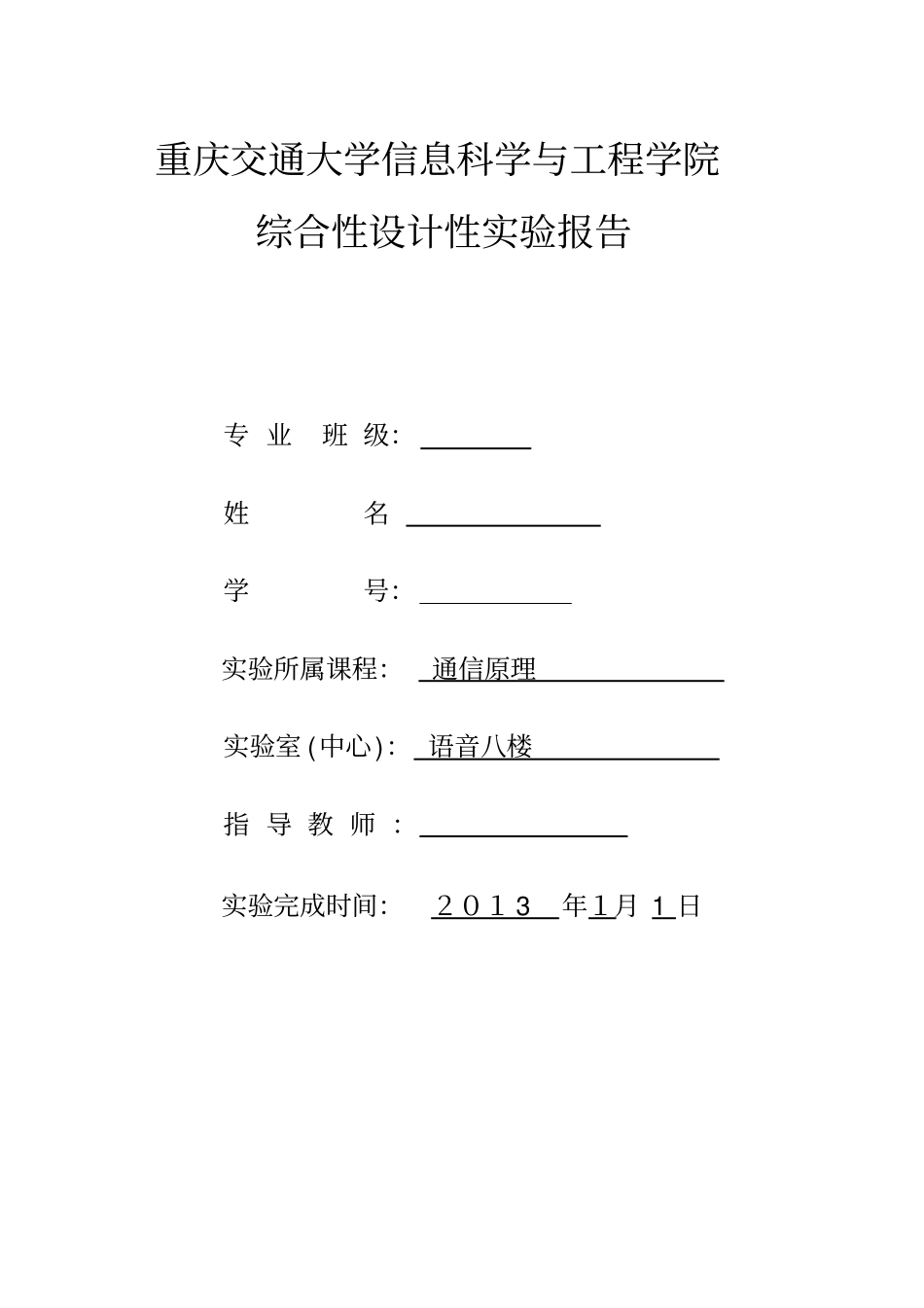

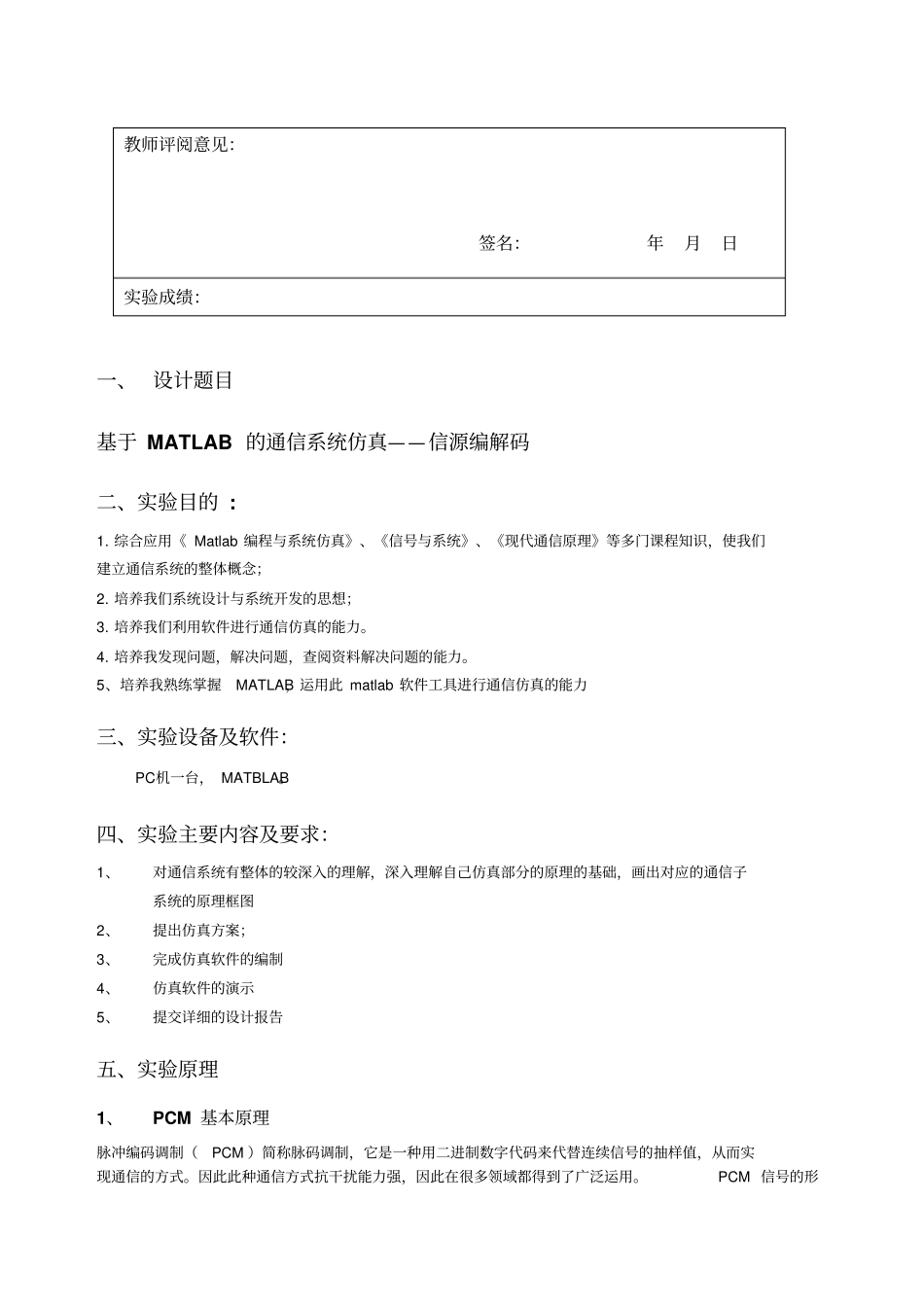

重庆交通大学信息科学与工程学院综合性设计性实验报告专 业班 级：姓名学号：实验所属课程：通信原理实验室 (中心)： 语音八楼指 导 教 师 ：实验完成时间：２０１ 3 年１月 1 日一、 设计题目基于 MATLAB 的通信系统仿真——信源编解码二、实验目的 : 1. 综合应用《 Matlab 编程与系统仿真》、《信号与系统》、《现代通信原理》等多门课程知识，使我们建立通信系统的整体概念；2. 培养我们系统设计与系统开发的思想；3. 培养我们利用软件进行通信仿真的能力。4. 培养我发现问题，解决问题，查阅资料解决问题的能力。5、培养我熟练掌握MATLAB，运用此 matlab 软件工具进行通信仿真的能力三、实验设备及软件：PC机一台， MATBLAB。四、实验主要内容及要求：1、对通信系统有整体的较深入的理解，深入理解自己仿真部分的原理的基础，画出对应的通信子系统的原理框图2、提出仿真方案；3、完成仿真软件的编制4、仿真软件的演示5、提交详细的设计报告五、实验原理1、PCM 基本原理脉冲编码调制（PCM ）简称脉码调制，它是一种用二进制数字代码来代替连续信号的抽样值，从而实现通信的方式。因此此种通信方式抗干扰能力强，因此在很多领域都得到了广泛运用。PCM 信号的形教师评阅意见：签名：年月日实验成绩：成主要由三大步骤组成，包括：抽样、量化和编码。它们分别完成时间上离散、幅度上离散及量化信号的二进制表示。 量化分为均匀量化和非均匀量化，为了减小小信号的量化误差，我们常使用的是非均匀量化。非均匀量化分为A 律和 μ 律。我国采用的是A 律，但由于A 律不好实现，所以我们常用近似的13 折线编码。1.1 抽样抽样即是将时间连续的模拟信号由一系列时间离散的样值所取代的过程它实现的是信号在时间上的离散化。抽样信号要想无失真的恢复出原信号，抽样频率必须要满足抽样定理。即：如果信号的最高频率为 f H，那么抽样频率fs 必须要满足fs>=2fH. 1.2 量化经过抽样后的信号还并不是数字信号，它只实现了时间上的离散化。幅值上并不离散。所以我们要对信号进行量化， 实现其幅值的离散化。量化分为均匀量化和非均匀量化。本实验主要用到了非均匀量化中的 A 律 13 折线压缩。下面主要介绍A 律 13 折线。A 律压缩是指压缩器具有如下的压缩特性：由于 A 律在工程上不好实现，所以我们经常用近似的13 折线压缩法去代替A 率压缩下面是 13 折线时的 X 值与 A 律计算得的X 的比较第二行...
