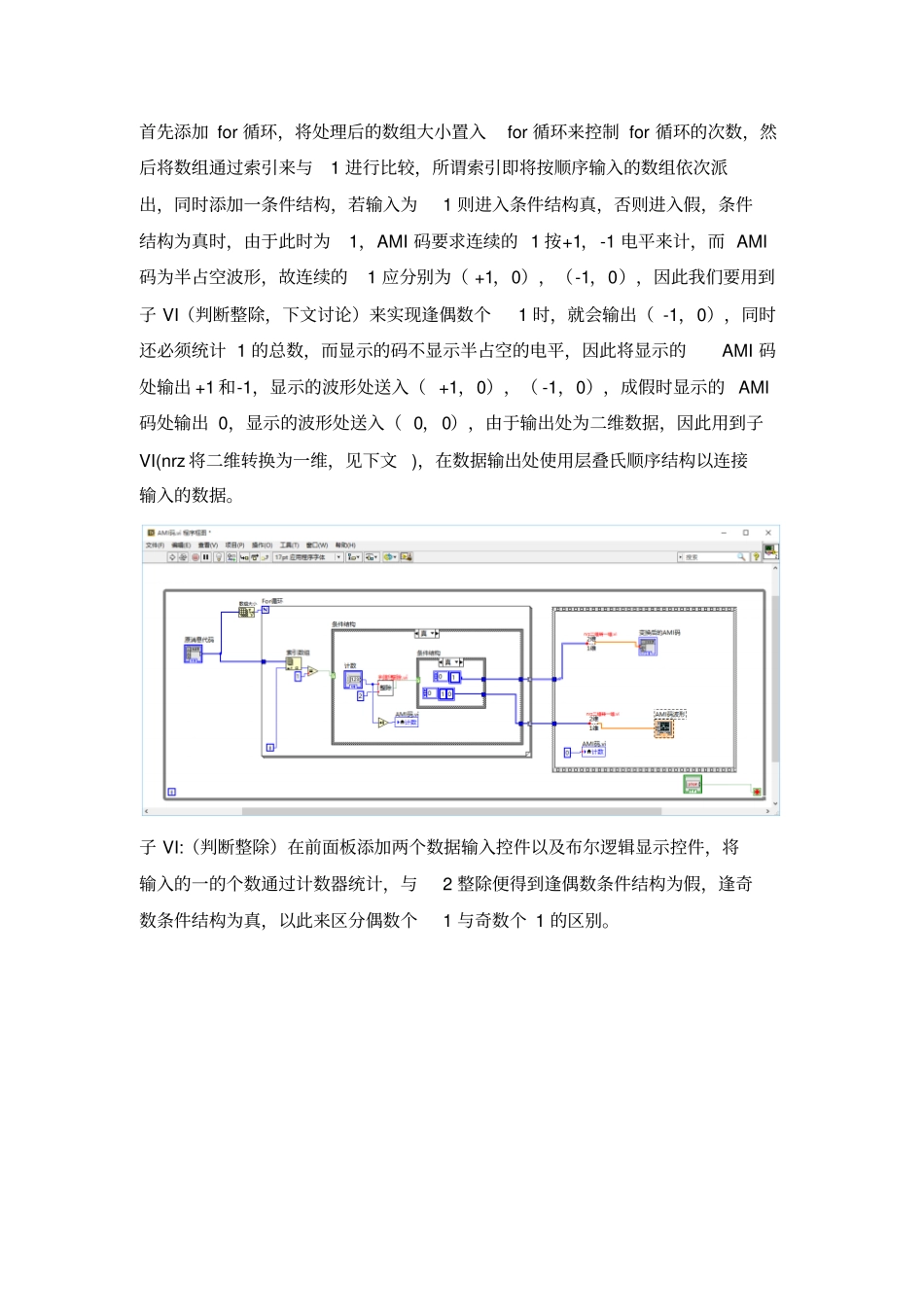

北京科技大学《通信原理》实验报告学院：计算机与通信工程学院班级：通信 1303 学号：41356071 姓名：李成钢同组成员：陈灿，安栋，张秋杰，王亮实验成绩： ________________________ 2016 年1 月14 日实验二PAM 信号的 labview 实现一、实验目的1. 熟悉掌握 AMI、HDB3、CMI 和双相码的编码规则。2. 根据编码规则，自主设计完成以上码的编译码实验。二、实验仪器计算机一台， labview2013 软件三、实验内容根据几种常规线路码型的编码规则，在 labview 仿真软件上，自主设计完成 AMI、HDB3、CMI 和双相码的编译码实验，得到正确的编码波形。四、实验步骤1．AMI码: 首先在前面板上插入预输入的数组行，插入两行，分别表示要输入的消息码以及经过程序变换后的显示码，数组位数相同， 然后设置一个波形显示用的仪器来显示输出的波形，设置好后进入程序设计页面。在程序设计页面，为程序添加一个while 循环以实现程序可控，因此在里面添加stop 模块同时显示停止按键在前面板上，接着我们开始处理输入的数组元素，首先添加 for 循环，将处理后的数组大小置入for 循环来控制 for 循环的次数，然后将数组通过索引来与1 进行比较，所谓索引即将按顺序输入的数组依次派出，同时添加一条件结构，若输入为1 则进入条件结构真，否则进入假，条件结构为真时，由于此时为1，AMI 码要求连续的 1 按+1，-1 电平来计，而 AMI码为半占空波形，故连续的1 应分别为（ +1，0），（-1，0），因此我们要用到子 VI（判断整除，下文讨论）来实现逢偶数个1 时，就会输出（ -1，0），同时还必须统计 1 的总数，而显示的码不显示半占空的电平，因此将显示的AMI 码处输出 +1 和-1，显示的波形处送入（ +1，0），（ -1，0），成假时显示的 AMI码处输出 0，显示的波形处送入（ 0，0），由于输出处为二维数据，因此用到子VI(nrz 将二维转换为一维，见下文)，在数据输出处使用层叠氏顺序结构以连接输入的数据。子 VI:（判断整除）在前面板添加两个数据输入控件以及布尔逻辑显示控件，将输入的一的个数通过计数器统计，与2 整除便得到逢偶数条件结构为假，逢奇数条件结构为真，以此来区分偶数个1 与奇数个 1 的区别。（nrz 二维转一维）在前面板分别添加二维数组和一维数组控件，一维值预设定为 0，二维输入与一维混编输出为一维数组。2.CMI 码： AMI 码类似，但由于 CMI码并不是半占空波形，输入奇数个1 时，输出...
