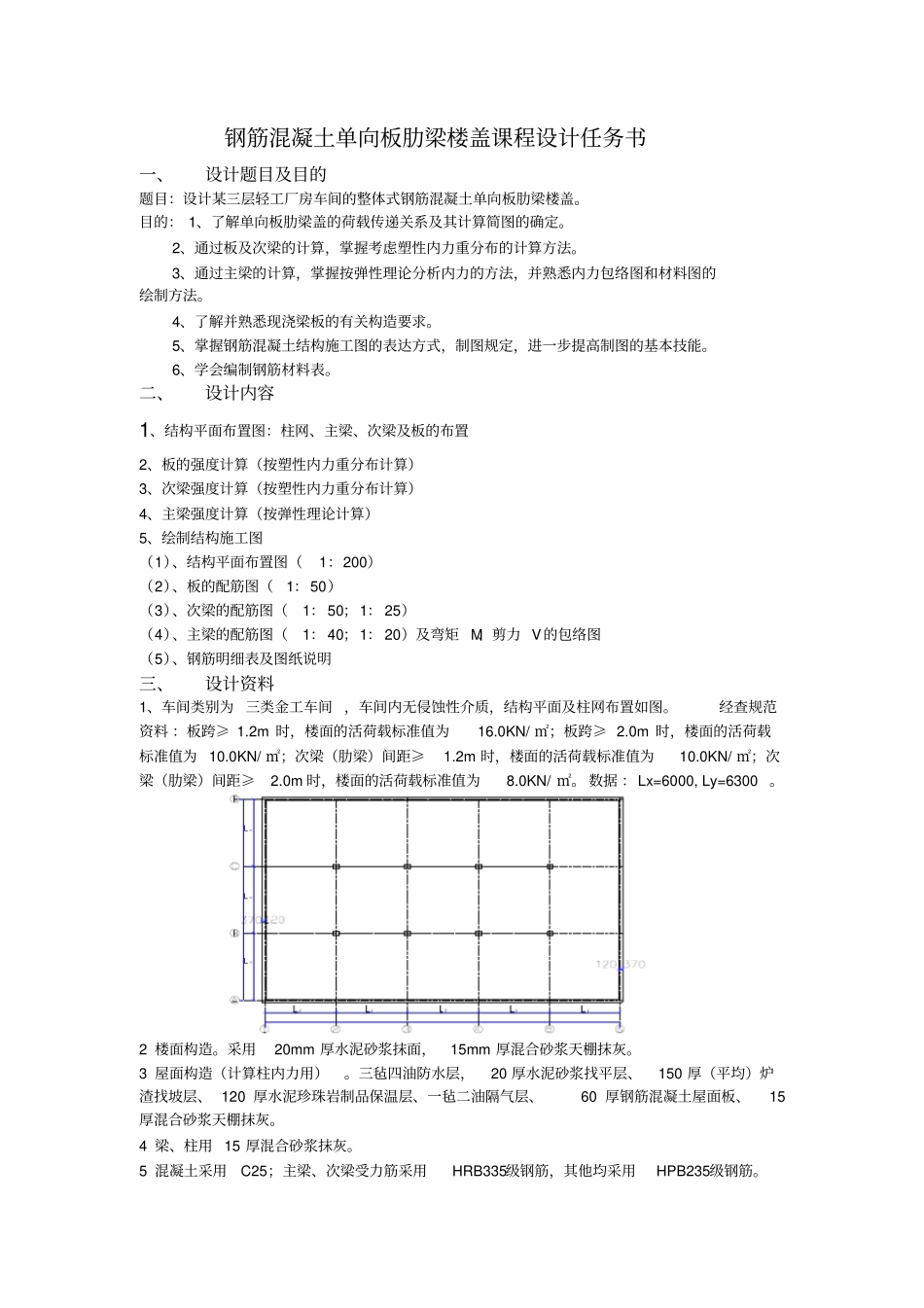

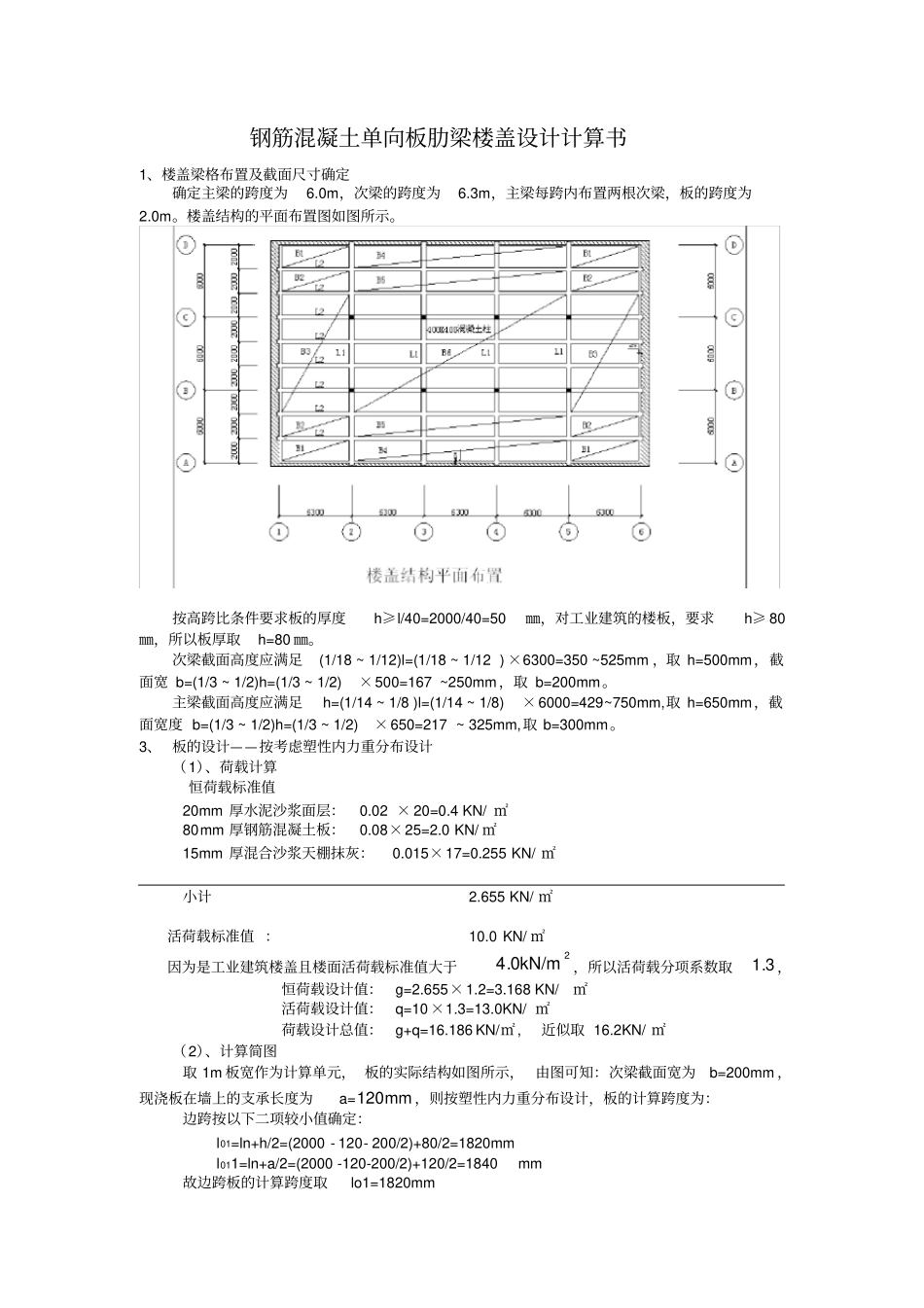

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目:设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。目的: 1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。2、通过板及次梁的计算,掌握考虑塑性内力重分布的计算方法。3、通过主梁的计算,掌握按弹性理论分析内力的方法,并熟悉内力包络图和材料图的绘制方法。4、了解并熟悉现浇梁板的有关构造要求。5、掌握钢筋混凝土结构施工图的表达方式,制图规定,进一步提高制图的基本技能。6、学会编制钢筋材料表。二、设计内容1、结构平面布置图:柱网、主梁、次梁及板的布置2、板的强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、结构平面布置图(1:200)(2)、板的配筋图(1:50)(3)、次梁的配筋图(1: 50;1: 25)(4)、主梁的配筋图(1: 40;1: 20)及弯矩 M、剪力 V的包络图(5)、钢筋明细表及图纸说明三、设计资料1、车间类别为 三类金工车间 ,车间内无侵蚀性介质,结构平面及柱网布置如图。经查规范资料 :板跨≥ 1.2m 时,楼面的活荷载标准值为16.0KN/ ㎡;板跨≥ 2.0m 时,楼面的活荷载标准值为 10.0KN/ ㎡;次梁(肋梁)间距≥1.2m 时,楼面的活荷载标准值为10.0KN/ ㎡;次梁(肋梁)间距≥2.0m 时,楼面的活荷载标准值为8.0KN/ ㎡。 数据 :Lx=6000, Ly=6300 。LLL2 楼面构造。采用20mm 厚水泥砂浆抹面,15mm 厚混合砂浆天棚抹灰。3 屋面构造(计算柱内力用)。三毡四油防水层,20 厚水泥砂浆找平层、150 厚(平均)炉渣找坡层、 120 厚水泥珍珠岩制品保温层、一毡二油隔气层、60 厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。4 梁、柱用 15 厚混合砂浆抹灰。5 混凝土采用C25;主梁、次梁受力筋采用HRB335级钢筋,其他均采用HPB235级钢筋。钢筋混凝土单向板肋梁楼盖设计计算书1、楼盖梁格布置及截面尺寸确定确定主梁的跨度为6.0m,次梁的跨度为6.3m,主梁每跨内布置两根次梁,板的跨度为2.0m。楼盖结构的平面布置图如图所示。按高跨比条件要求板的厚度h≥l/40=2000/40=50㎜,对工业建筑的楼板,要求h≥ 80㎜,所以板厚取h=80 ㎜。次梁截面高度应满足(1/18 ~ 1/12)l=(1/18 ~ 1/12 ) ×6300=350 ~525mm ,取 h=500mm,截面宽 b=(1/3 ~ 1/2)h=(1/3 ~ 1/2)×500=167 ~250mm,取 b=200mm。主梁截面高度应...
