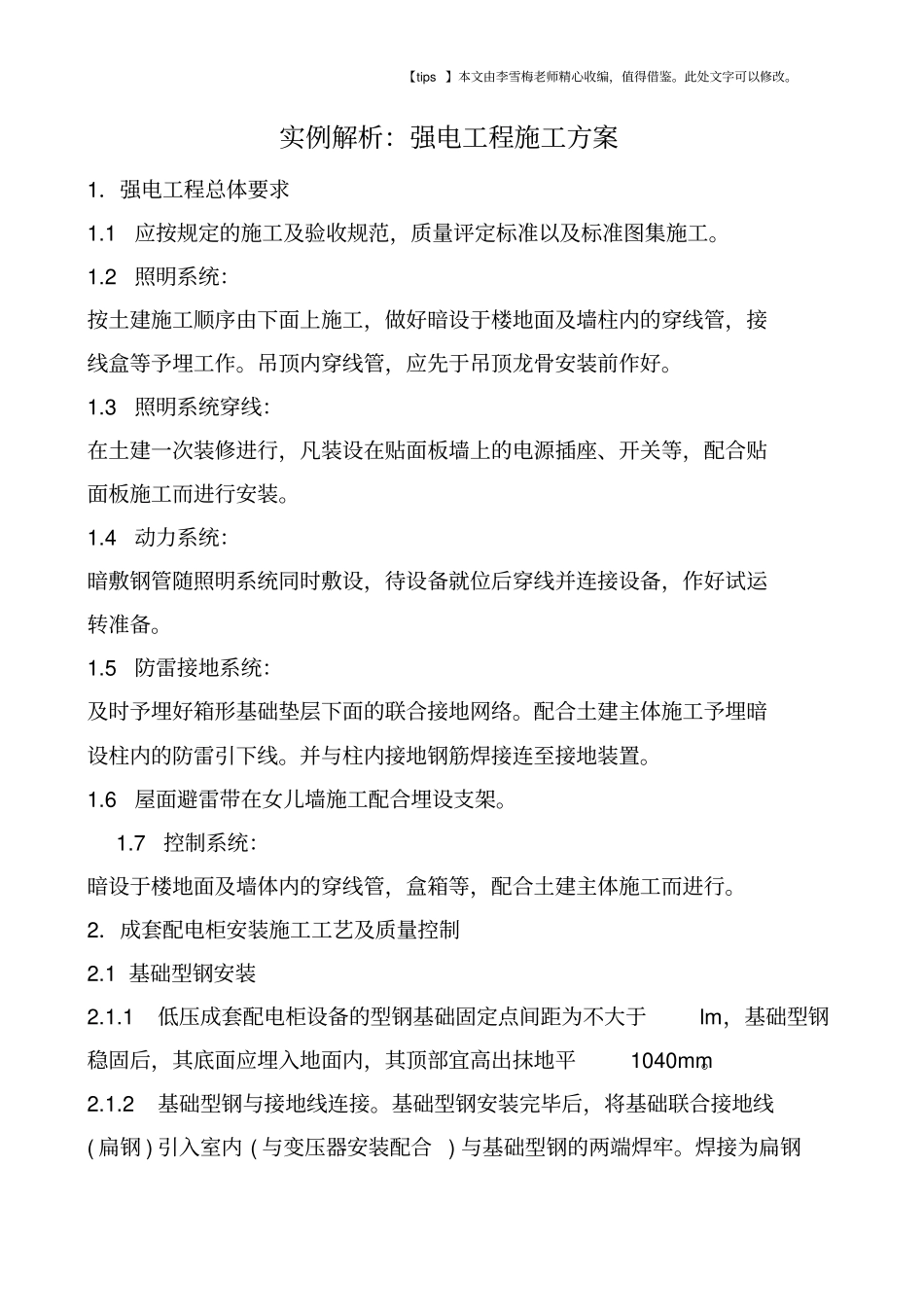

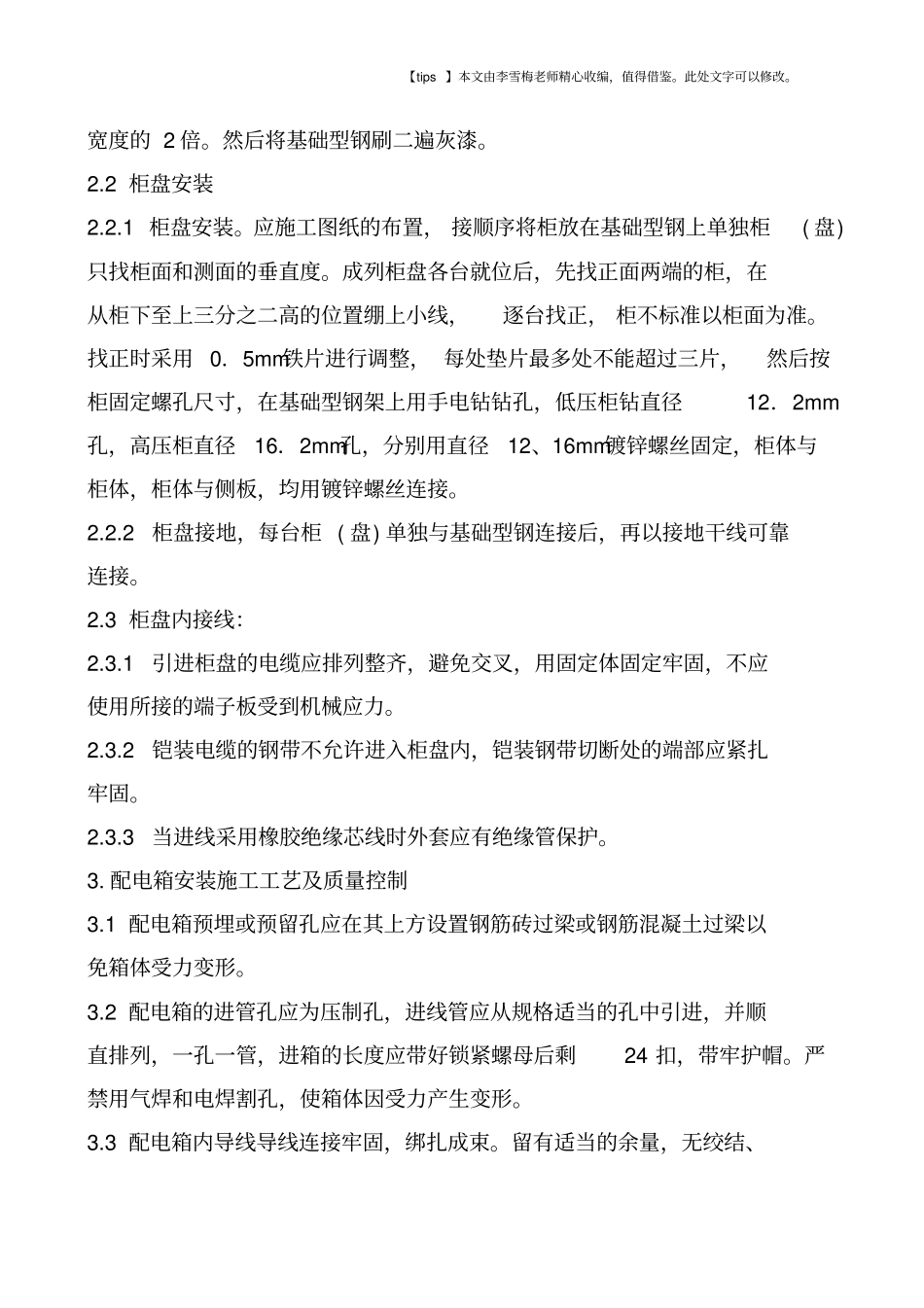

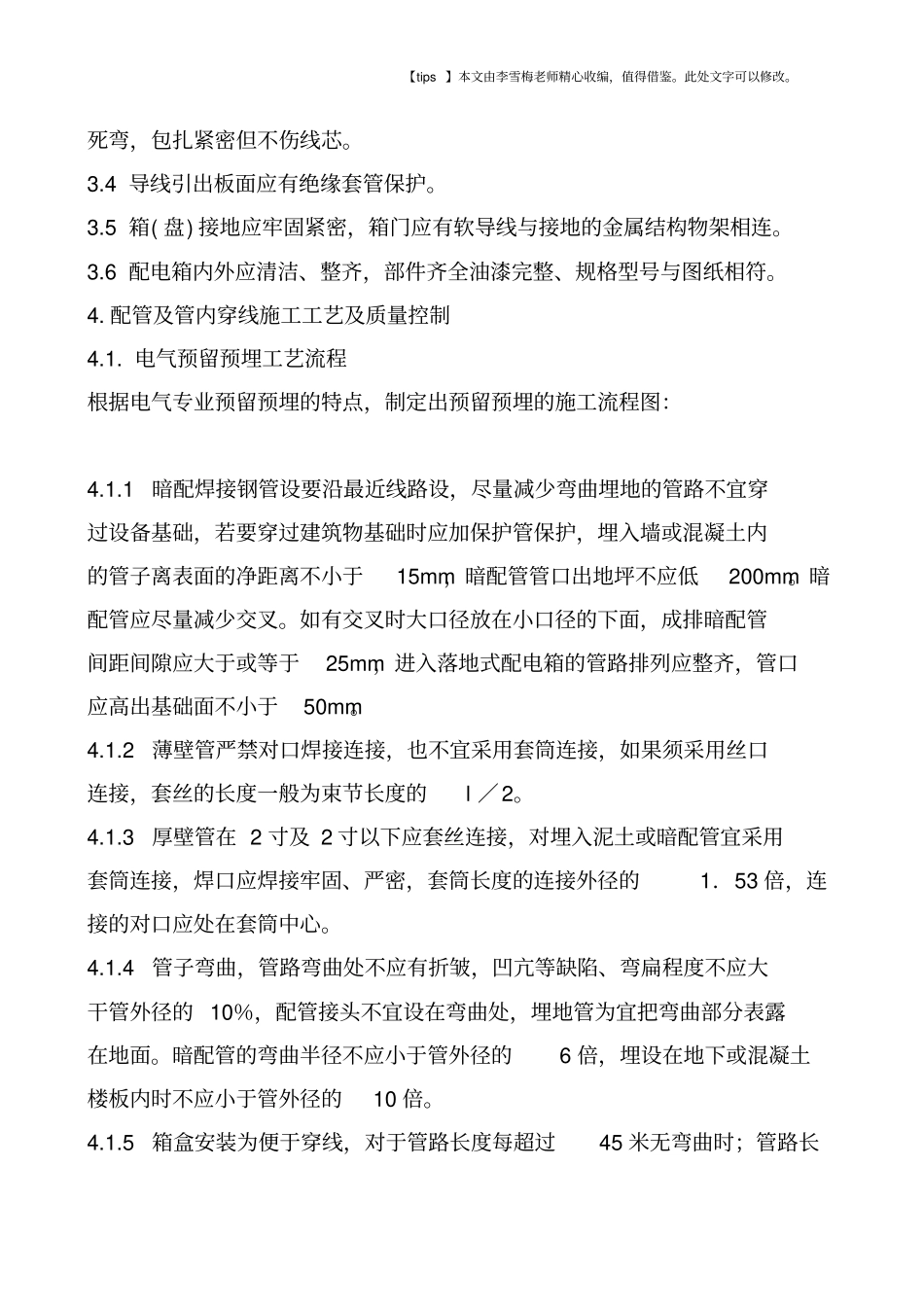

【tips 】本文由李雪梅老师精心收编,值得借鉴。此处文字可以修改。实例解析:强电工程施工方案1.强电工程总体要求1.1 应按规定的施工及验收规范,质量评定标准以及标准图集施工。1.2 照明系统:按土建施工顺序由下面上施工,做好暗设于楼地面及墙柱内的穿线管,接线盒等予埋工作。吊顶内穿线管,应先于吊顶龙骨安装前作好。1.3 照明系统穿线:在土建一次装修进行,凡装设在贴面板墙上的电源插座、开关等,配合贴面板施工而进行安装。1.4 动力系统:暗敷钢管随照明系统同时敷设,待设备就位后穿线并连接设备,作好试运转准备。1.5 防雷接地系统:及时予埋好箱形基础垫层下面的联合接地网络。配合土建主体施工予埋暗设柱内的防雷引下线。并与柱内接地钢筋焊接连至接地装置。1.6 屋面避雷带在女儿墙施工配合埋设支架。 1.7控制系统:暗设于楼地面及墙体内的穿线管,盒箱等,配合土建主体施工而进行。2.成套配电柜安装施工工艺及质量控制2.1 基础型钢安装2.1.1 低压成套配电柜设备的型钢基础固定点间距为不大于lm,基础型钢稳固后,其底面应埋入地面内,其顶部宜高出抹地平1040mm。2.1.2 基础型钢与接地线连接。基础型钢安装完毕后,将基础联合接地线( 扁钢 ) 引入室内 ( 与变压器安装配合 ) 与基础型钢的两端焊牢。焊接为扁钢【tips 】本文由李雪梅老师精心收编,值得借鉴。此处文字可以修改。宽度的 2 倍。然后将基础型钢刷二遍灰漆。2.2 柜盘安装2.2.1 柜盘安装。应施工图纸的布置, 接顺序将柜放在基础型钢上单独柜( 盘)只找柜面和测面的垂直度。成列柜盘各台就位后,先找正面两端的柜,在从柜下至上三分之二高的位置绷上小线,逐台找正, 柜不标准以柜面为准。找正时采用 0.5mm铁片进行调整, 每处垫片最多处不能超过三片,然后按柜固定螺孔尺寸,在基础型钢架上用手电钻钻孔,低压柜钻直径12.2mm孔,高压柜直径16.2mm孔,分别用直径12、16mm镀锌螺丝固定,柜体与柜体,柜体与侧板,均用镀锌螺丝连接。2.2.2柜盘接地,每台柜 ( 盘) 单独与基础型钢连接后,再以接地干线可靠连接。2.3 柜盘内接线:2.3.1引进柜盘的电缆应排列整齐,避免交叉,用固定体固定牢固,不应使用所接的端子板受到机械应力。2.3.2铠装电缆的钢带不允许进入柜盘内,铠装钢带切断处的端部应紧扎牢固。2.3.3当进线采用橡胶绝缘芯线时外套应有绝缘管保护。3. 配电箱安装施工工艺及质量控制3.1 配电箱预埋或预留孔应在其上方设置钢筋砖过...
