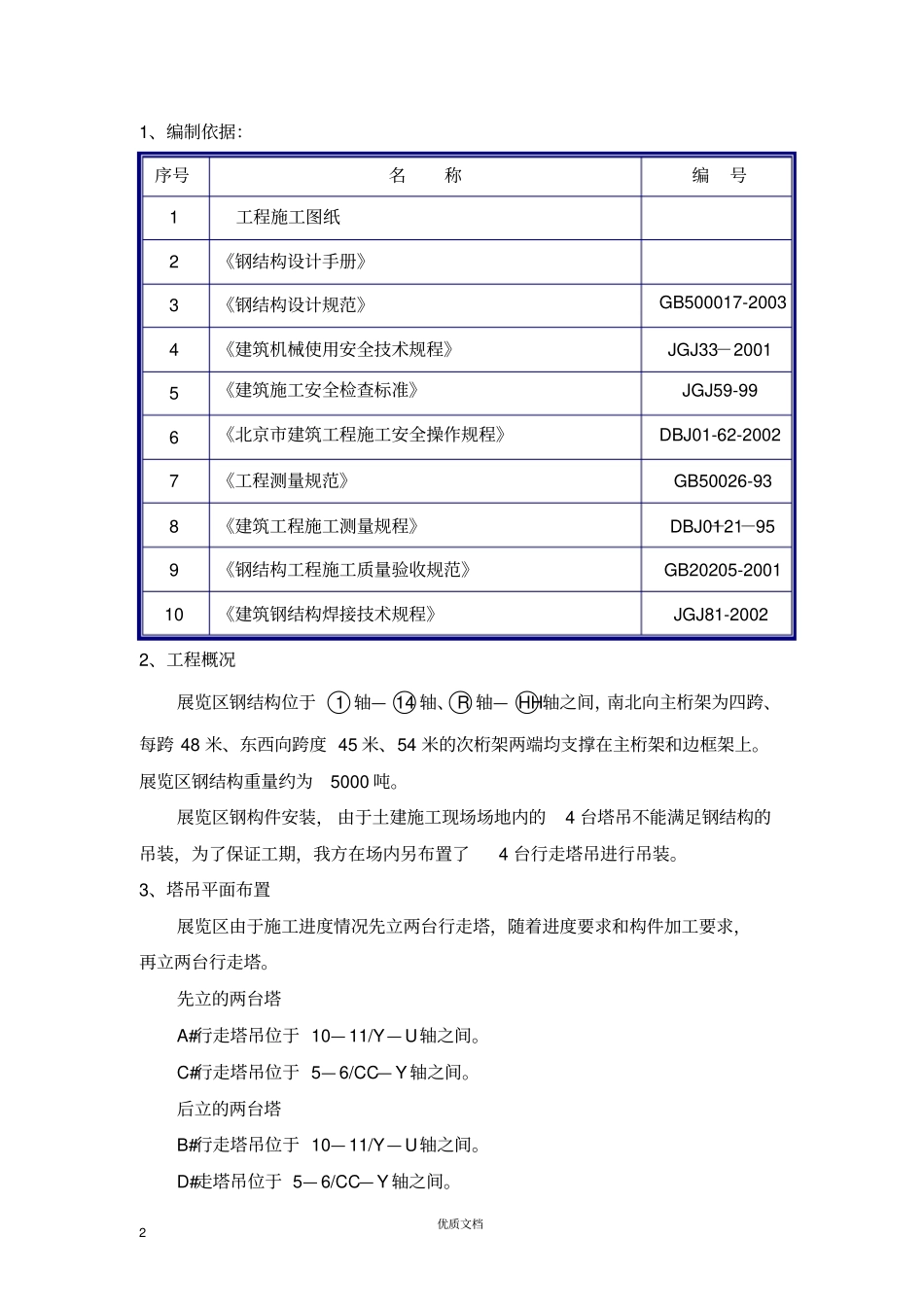

优质文档1目录附件一：塔吊荷载取值依据附件二：行走塔吊钢拍子加工图（001-005）附件三：脚手架验收单附件四：钢拍子验收单优质文档21、编制依据：序号名称编号1 工程施工图纸2 《钢结构设计手册》3 《钢结构设计规范》GB500017-2003 4 《建筑机械使用安全技术规程》JGJ33－2001 5 《建筑施工安全检查标准》JGJ59-99 6 《北京市建筑工程施工安全操作规程》DBJ01-62-2002 7 《工程测量规范》GB50026-93 8 《建筑工程施工测量规程》DBJ01－21－95 9 《钢结构工程施工质量验收规范》GB20205-2001 10 《建筑钢结构焊接技术规程》JGJ81-2002 2、工程概况展览区钢结构位于 ○1 轴— ○14 轴、○R 轴— ○HH轴之间，南北向主桁架为四跨、每跨 48 米、东西向跨度 45 米、54 米的次桁架两端均支撑在主桁架和边框架上。展览区钢结构重量约为5000 吨。展览区钢构件安装， 由于土建施工现场场地内的4 台塔吊不能满足钢结构的吊装，为了保证工期，我方在场内另布置了4 台行走塔吊进行吊装。3、塔吊平面布置展览区由于施工进度情况先立两台行走塔，随着进度要求和构件加工要求，再立两台行走塔。先立的两台塔A#行走塔吊位于 10— 11/Y— U轴之间。C#行走塔吊位于 5— 6/CC— Y 轴之间。后立的两台塔B#行走塔吊位于 10— 11/Y— U轴之间。D#走塔吊位于 5— 6/CC— Y 轴之间。优质文档3151234567891011121314LLKKJJHHGGFFEEDDCCBBAAZYXWVUTSR PNNNNPRSTUVWXYZAABBCCDDEEFFGGHHJJKKLL14131211109876543215优质文档4优质文档5优质文档64、机械性能4.1 、A#、B#塔吊型号为 H3/36BSP机械性能见下表塔式起重机型号 H3/36BSP 塔高臂长起重能力行走（边长×边长）用电量51m（初立）40m 3000KNm 8m×8m 160KVA H3/36BSP行走塔式起重机起重性能表吊臂长度 (m) 40m 工作幅度（ m）3.1-23.9 25 28 31 34 37 40 四绳起重量 （t ） 12 11.4 9.95 8.8 7.85 7.05 6.4 二绳起重量 （t ） 6 6 6 6 6 6 6 4.2 、C#塔吊型号为 H3/36B 机械性能见下表塔式起重机型号 H3/36B 塔高臂长起重能力行走（边长×边长）用电量39m（初立）40m 3000KNm 8m×8m 160KVA H3/36B行走塔式起重机起重性能表吊臂长度 (m) 40m 工作幅度（ m） 3.1-24.6 28 30 32 34 36 38 40 四绳起重量12 10.4 9.6 8.9 8.3 7.7 7.2 6.8 二绳起重量6 6 6 6 6 6 6 6 4.3 、D#塔吊型号为 ...
