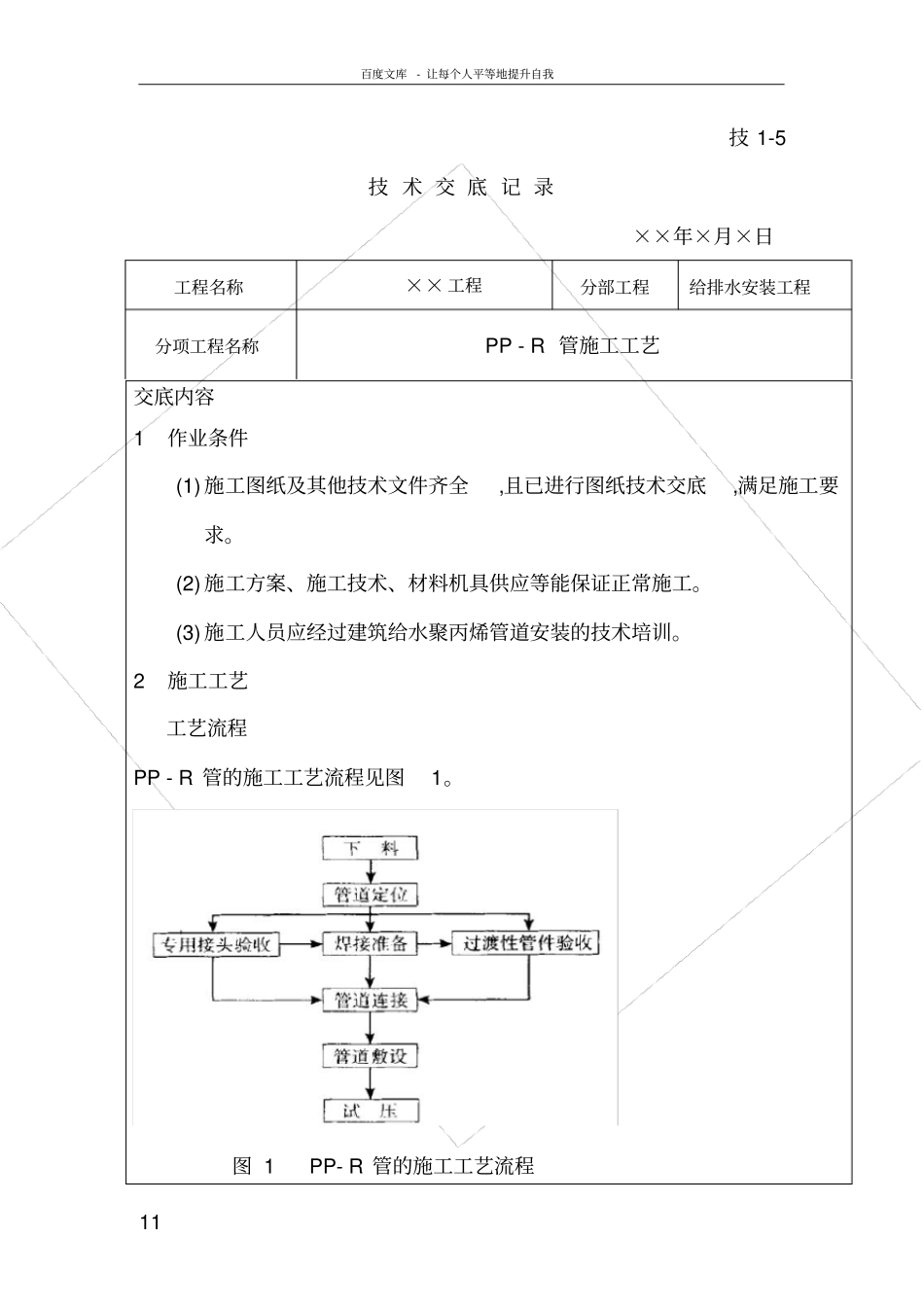

百度文库- 让每个人平等地提升自我11 技 1-5 技 术 交 底 记 录××年×月×日工程名称×× 工程分部工程给排水安装工程分项工程名称PP - R 管施工工艺交底内容1作业条件(1) 施工图纸及其他技术文件齐全,且已进行图纸技术交底,满足施工要求。(2) 施工方案、施工技术、材料机具供应等能保证正常施工。(3) 施工人员应经过建筑给水聚丙烯管道安装的技术培训。2施工工艺工艺流程PP - R 管的施工工艺流程见图1。图 1 PP- R 管的施工工艺流程百度文库- 让每个人平等地提升自我22 管道连接2.2.1 同种材质的给水聚丙烯管与管件的连接同种材质的给水聚丙烯管及管配件之间应采用热熔连接,安装应使用专用热熔工具。不允许在管道和管件上直接套丝。暗敷墙体、地坪面层内的管道,不得采用丝扣连接或法兰连接。2.2.2给水聚丙烯管与金属管件的连接给水聚丙烯管与金属管件的连接,应采用带金属嵌件的聚丙烯管件作为过渡 ,该管件与塑料管采用热熔连接,与金属管件或卫生洁具五金配件采用丝扣连接。2.2.3 热熔连接的步骤(1) 接通热熔工具电源,到达工作温度、指示灯亮后开始操作。(2) 剪材:用管剪剪取所需长度,端面必须垂直于管轴线。 为确定所需熔接部分的长度及方向,可用笔在管道上划出所需长度。(3) 热熔接 :当管熔接器加热到260 ℃时 ,用双手将管材和配件同时推进熔接器模具内并加热5 s 以上 ,注意管的长度及方向变化,不可过度加热 ,以免造成管材变形而导致漏水。(4) 管道与管件接头处应平整、 清洁、无油。熔接前应在管道插入深度处做记号 ,焊接后要对整个嵌入深度的管道和管件的接合面加热。(5) 插接:加热后 ,将管材及管件脱离熔接模头立即对接。熔接施工应严格按规定的技术参数操作,在加热及插接过程中不能转动管道和管件,应直线插入。正常熔接时,在接合面应有一均匀的熔接圈。熔百度文库- 让每个人平等地提升自我33 接操作技术参数见表1。表 1 熔接操作技术参数管材外径 / mm 熔接深度 / mm 加热时间 / s 插接时间 / s 冷却时间 / min 20 14 5 4 3 25 16 7 4 3 32 20 8 4 4 40 21 12 6 4 50 18 6 5 63 24 24 6 6 75 26 30 10 8 90 32 40 10 8 110 50 15 10 若环境温度低于5 ℃,加热时间应延长 10 % 。2.2.4 采用法兰连接的注意事项(1) 将法兰盘套在管道上。(2) 将 PP 过渡接头与管道热熔连接。(3) 校直两对应的连接件,使连接的两片法兰垂...
