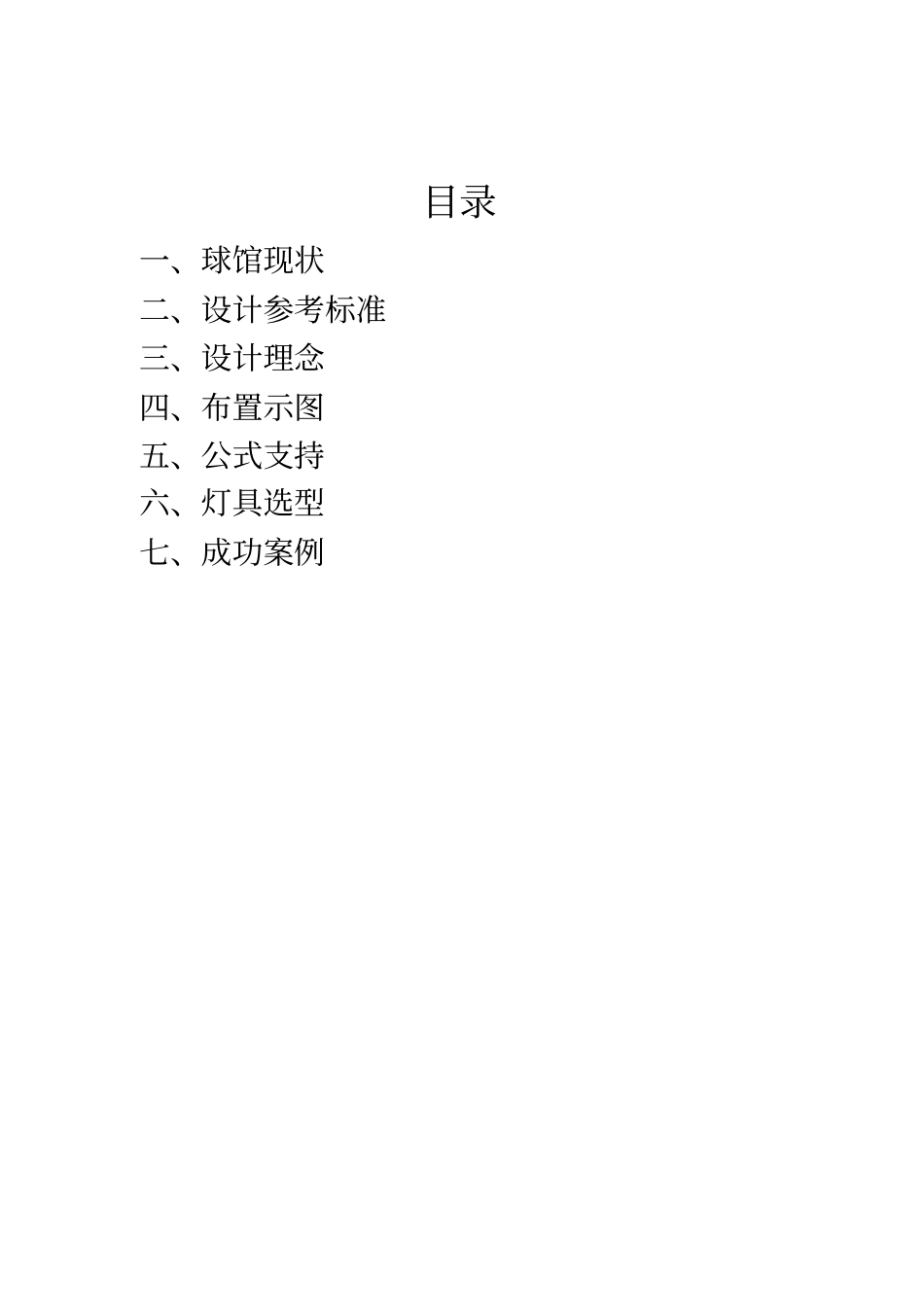

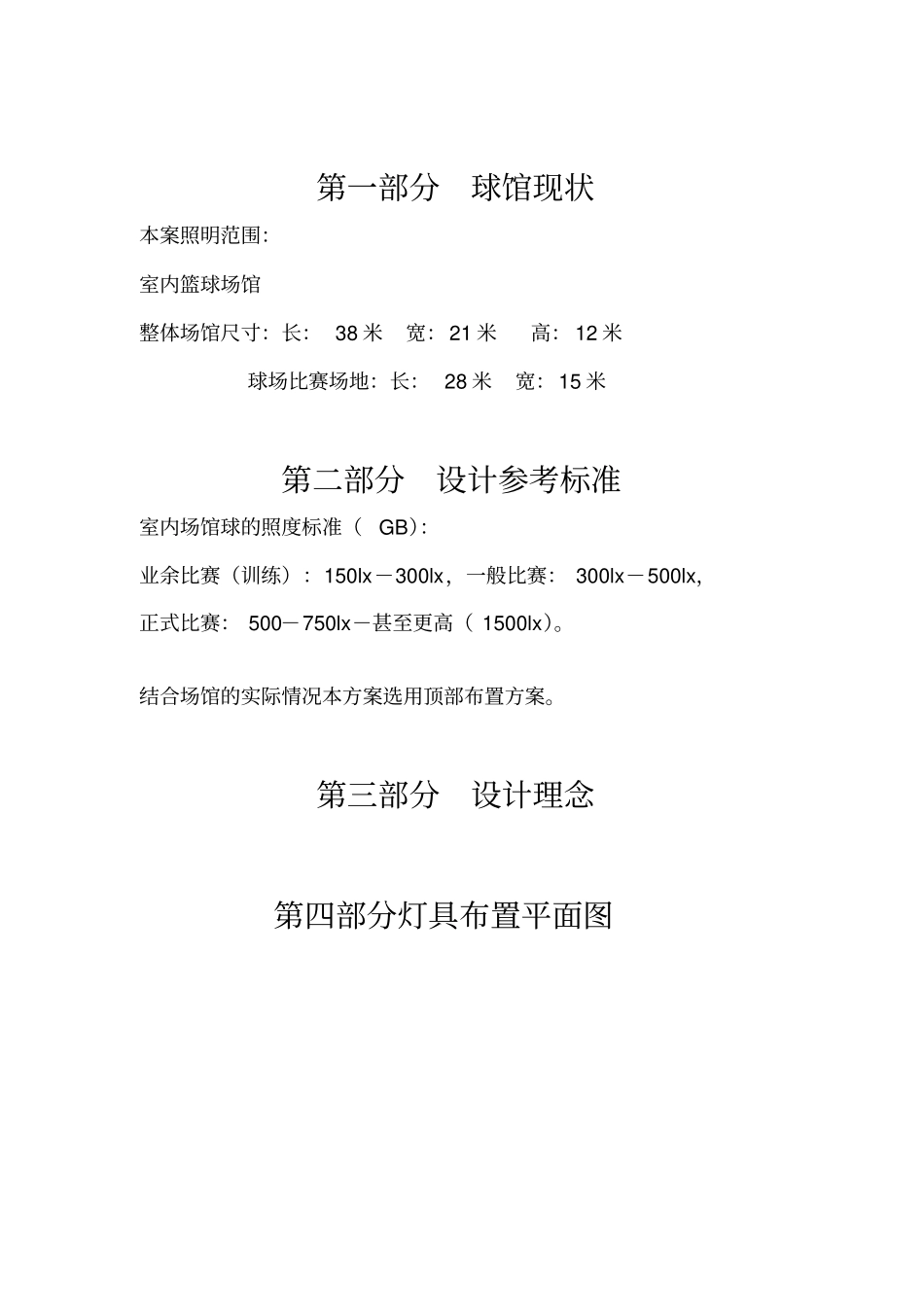

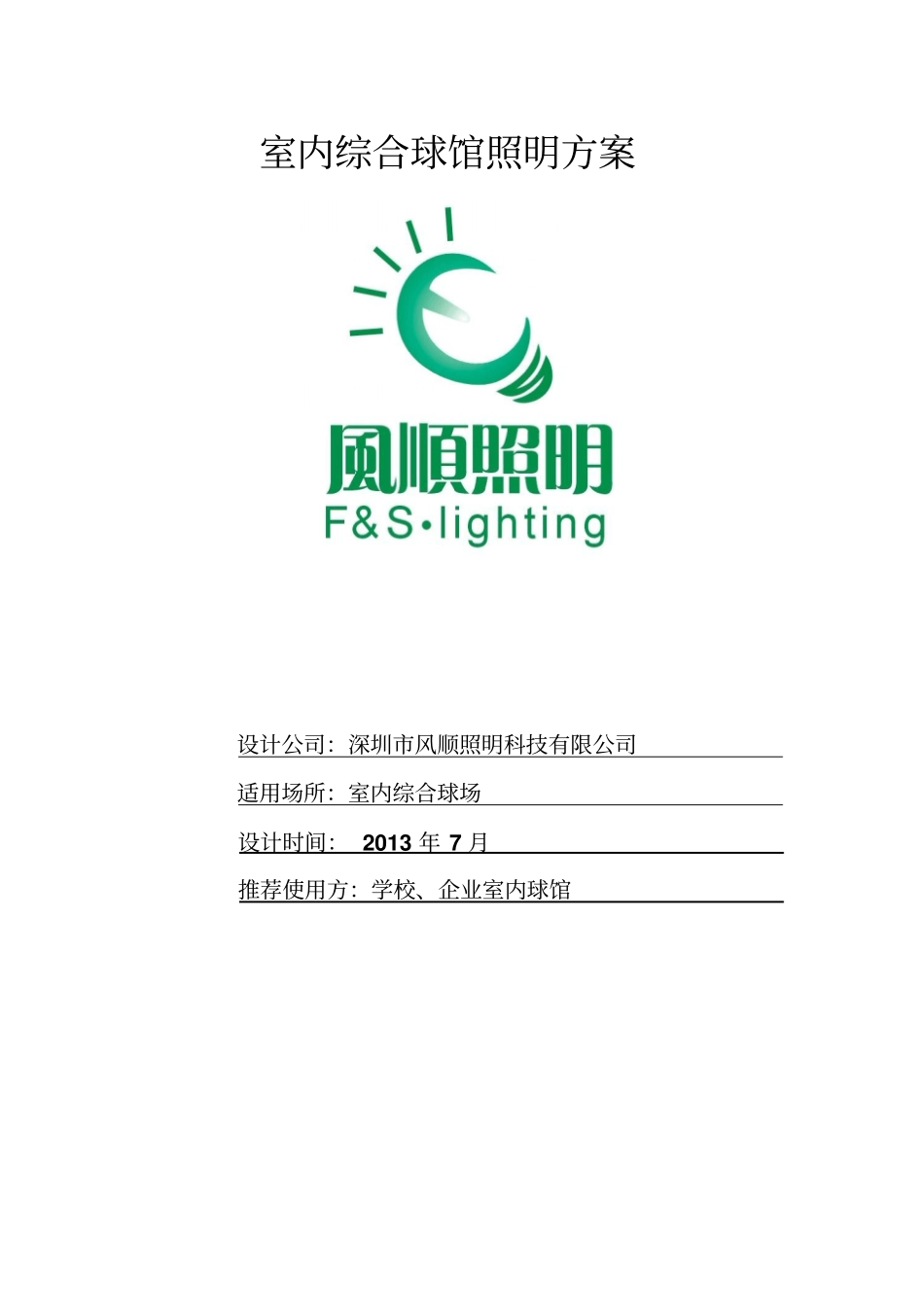

室内综合球馆照明方案设计公司:深圳市风顺照明科技有限公司适用场所:室内综合球场设计时间: 2013 年 7 月推荐使用方:学校、企业室内球馆目录一、球馆现状二、设计参考标准三、设计理念四、布置示图五、公式支持六、灯具选型七、成功案例第一部分球馆现状本案照明范围:室内篮球场馆整体场馆尺寸:长: 38 米宽:21 米高: 12 米球场比赛场地:长: 28 米宽:15 米第二部分设计参考标准室内场馆球的照度标准(GB):业余比赛(训练):150lx-300lx,一般比赛: 300lx-500lx,正式比赛: 500-750lx-甚至更高( 1500lx)。结合场馆的实际情况本方案选用顶部布置方案。第三部分设计理念第四部分灯具布置平面图40168wLEDE(比赛区域照度) =16800lm ×40 盏 ×0.6 × 0.8 / 28× 15= 768Lx 注:此照度为整个场地的平均照度,而本方案中的灯具主要密集布置于比赛区域,比赛区域实测照度是650lx 以上中心区域超过 750LX,完全符合比赛要求。第六部分灯具选型室内篮球场 LED照明灯 选用 灯具:名称: 168wLED投光灯品牌:风顺照明型号: FS-LT0331-168 材质:压铸铝 +钢化玻璃防护等级: IP65 输入电压: AC85~265V 频率: 50-60Hz 光衰: 8500 小时<5% 发光角度: 180°功率: 168w 灯珠数量: 168 颗 1w尺寸:长: 800mm 宽:310mm 高:80mm 芯片:台湾晶元芯片光通量: 100-110lm/w 色温: 5000k-6000k(正白)工作温度: -30℃~+55℃工作湿度: 10%-90% 功率因数: >9.3 恒流驱动电源: 1w/350ma 显色性: >80Ra 使用寿命: >50000小时净重: 14 kg 无眩光LED 灯具与传统金卤灯的对比具有的优点:1、使用寿命长,目前市场上的金卤灯是质保期主要在一年左右而LED 的质保期在三年以上2、自耗功率小: LED 灯具的自耗功率仅为金卤灯的10 分之一3、维护成本低: LED 灯具可做到3 年免维护,而金卤灯因为其自身的原因基本上必须达到一年更换一次光源2 年更换一次整流器,灯具维护成本以及人工成本大大提高。第七部分应用案例:某大学室内篮球馆深圳某球馆湖南人文科技学院体育馆株洲市室内篮球场
