室内外消火栓系统设计及施工要点VIP免费

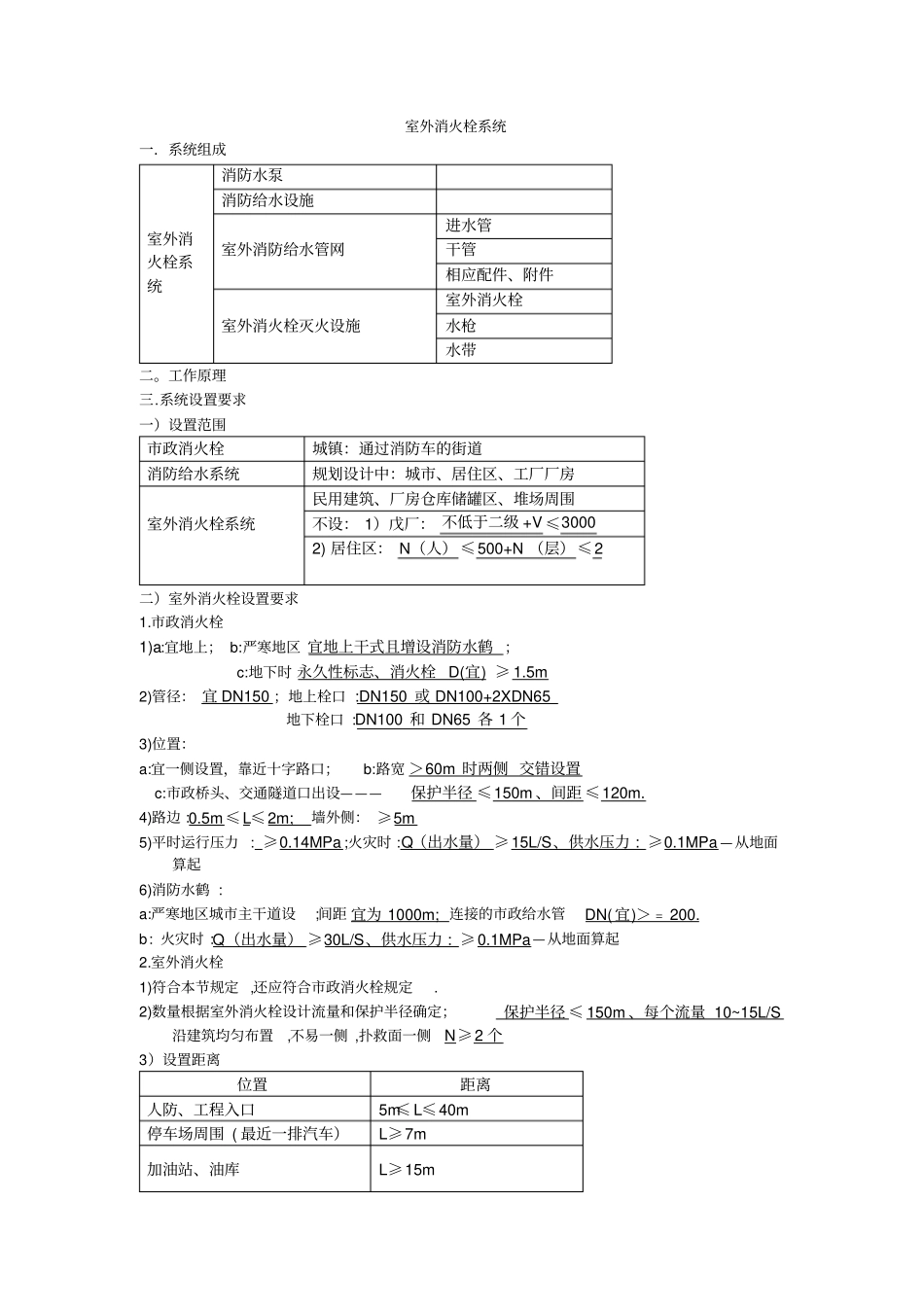

室外消火栓系统一．系统组成二。工作原理三.系统设置要求一）设置范围市政消火栓城镇：通过消防车的街道消防给水系统规划设计中：城市、居住区、工厂厂房室外消火栓系统民用建筑、厂房仓库储罐区、堆场周围不设： 1）戊厂： 不低于二级 +V ≤30002) 居住区： N（人） ≤500+N （层）≤2二）室外消火栓设置要求1.市政消火栓1)a:宜地上； b:严寒地区 宜地上干式且增设消防水鹤 ；c:地下时 永久性标志、消火栓D(宜) ≥ 1.5m2)管径： 宜 DN150 ；地上栓口 :DN150 或 DN100+2XDN65地下栓口 :DN100 和 DN65 各 1 个3)位置：a:宜一侧设置，靠近十字路口；b:路宽 ＞60m 时两侧 交错设置c:市政桥头、交通隧道口出设———保护半径 ≤150m 、间距 ≤120m. 4)路边 :0.5m ≤L≤2m; 墙外侧： ≥5m 5)平时运行压力 : ≥0.14MPa ;火灾时 :Q（出水量） ≥15L/S、供水压力 : ≥0.1MPa —从地面算起6)消防水鹤 : a:严寒地区城市主干道设;间距 宜为 1000m; 连接的市政给水管DN( 宜)＞﹦ 200.b: 火灾时 :Q（出水量） ≥30L/S、供水压力 : ≥0.1MPa—从地面算起2.室外消火栓1)符合本节规定 ,还应符合市政消火栓规定. 2)数量根据室外消火栓设计流量和保护半径确定；保护半径 ≤ 150m 、每个流量 10~15L/S 沿建筑均匀布置,不易一侧 ,扑救面一侧N≥2 个3）设置距离位置距离人防、工程入口5m≤ L≤40m 停车场周围 ( 最近一排汽车）L≥7m 加油站、油库L≥15m 室外消火栓系统消防水泵消防给水设施室外消防给水管网进水管干管相应配件、附件室外消火栓灭火设施室外消火栓水枪水带4）甲、乙、丙液体和液化烃的储罐区建筑的室外消火栓：a)应设在防火堤或防护墙外；b)罐壁 15m 内的不计入数量。5）工艺装置区a)高压 /临高压给水系统场所;周围设、 间距 L≤6m。 b)宽度 ≥120m 时路边设b)给水引入管设有倒流防止器且火灾时水头损失室外消火栓不能满足要求时——倒流防止器前设一个室外消火栓室内消火栓系统一． 系统组成二． 工作原理（通常临时高压消防给水系统）设有消防泵、位消防水箱。1）火灾时：打开消防水箱——连接水带和消火栓口———打开消火栓阀门，消火栓投入使用。2)按下 消火栓箱内的按钮 向消防控制中心报警， 同时 高位水箱的流量开关和消防水泵出水干管的压力开关或报警阀组的压力开关的信号直接启动消防泵。还可 消防现场、消防控制中心启动消防泵。启动不能自动停泵...
