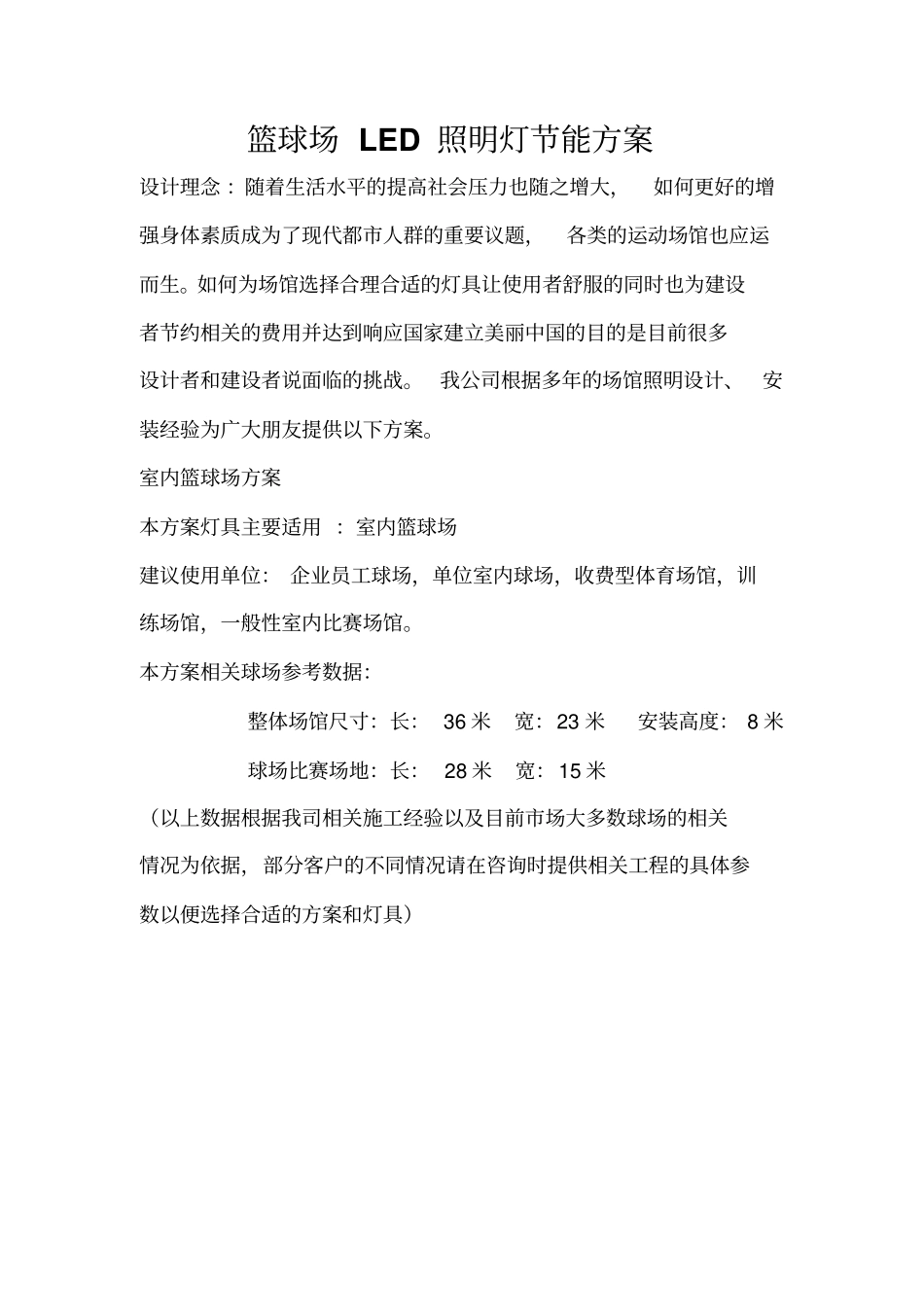

设计公司:深圳市风顺照明科技有限公司适用场所:室内篮球场设计时间: 2014 年 4 月篮球场 LED 照明灯节能方案设计理念 :随着生活水平的提高社会压力也随之增大,如何更好的增强身体素质成为了现代都市人群的重要议题,各类的运动场馆也应运而生。如何为场馆选择合理合适的灯具让使用者舒服的同时也为建设者节约相关的费用并达到响应国家建立美丽中国的目的是目前很多设计者和建设者说面临的挑战。我公司根据多年的场馆照明设计、安装经验为广大朋友提供以下方案。室内篮球场方案本方案灯具主要适用 :室内篮球场建议使用单位: 企业员工球场,单位室内球场,收费型体育场馆,训练场馆,一般性室内比赛场馆。本方案相关球场参考数据:整体场馆尺寸:长: 36 米宽:23 米安装高度: 8 米球场比赛场地:长: 28 米宽:15 米(以上数据根据我司相关施工经验以及目前市场大多数球场的相关情况为依据,部分客户的不同情况请在咨询时提供相关工程的具体参数以便选择合适的方案和灯具)二三一八零一三七零零制作灯具布置平面图设计方案说明:本方案合计使用 20 套 160wLED照明灯具(考虑到安装高度建议使用散光灯罩)灯具主要布置在比赛区域能最大限度的保证比赛场地的照明采用双线路控制:平时训练开一半灯具,有比赛时使用全部灯具模拟照明效果的公式支持 E=Φ NKCU /A 其中 E——表示平均照度Φ ——表示单个灯具的总光通量 N——表示灯具的总数量K——维护系数:随着灯具中反射器和玻璃的受污染,以及光衰等,经过一段时间的使用后照度会有相对的下降,因此必须要先估算在内, 按照场馆环境, 灯具的维护系数为0.7;Cu——灯具射出的光通量利用系数,取0.8 的值。A——表示场地面积注:此照度为整个场地的平均照度,而本方案中的灯具主要密集布置于比赛区域,因此比赛区域照度达到400lx 以上,能确保相关的训练和比赛的照明要求。灯具图片:灯具型号: FS-LG0351-160 灯珠数量:4 颗 40W 集成灯珠输入电压: AC85~265V 外壳材质:高纯度压铸铝+拉伸铝功率因数: >9.5 色温: 5500--6000K 光通量: 100LM/ 瓦二三一八零一三七零零制作使用寿命: >50000H 使用芯片:台湾晶元质保: 2 年LED 灯具与传统金卤灯的对比具有的优点:1、使用寿命长,目前市场上的金卤灯是质保期主要在一年左右而LED 的质保期在二年以上2、自耗功率小: LED 灯具的自耗功率仅为金卤灯的10 分之一3、维护成本低: LED...
