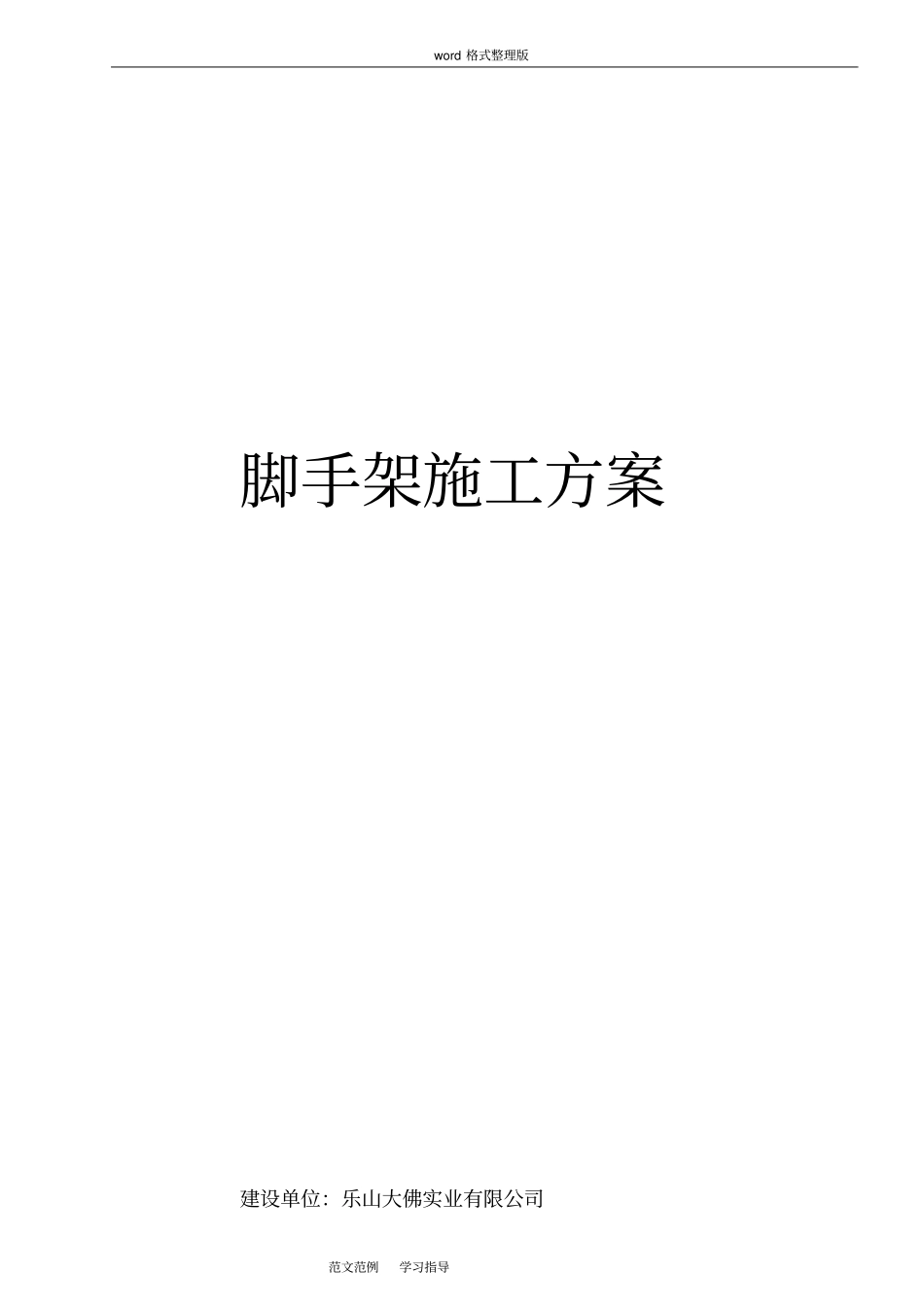

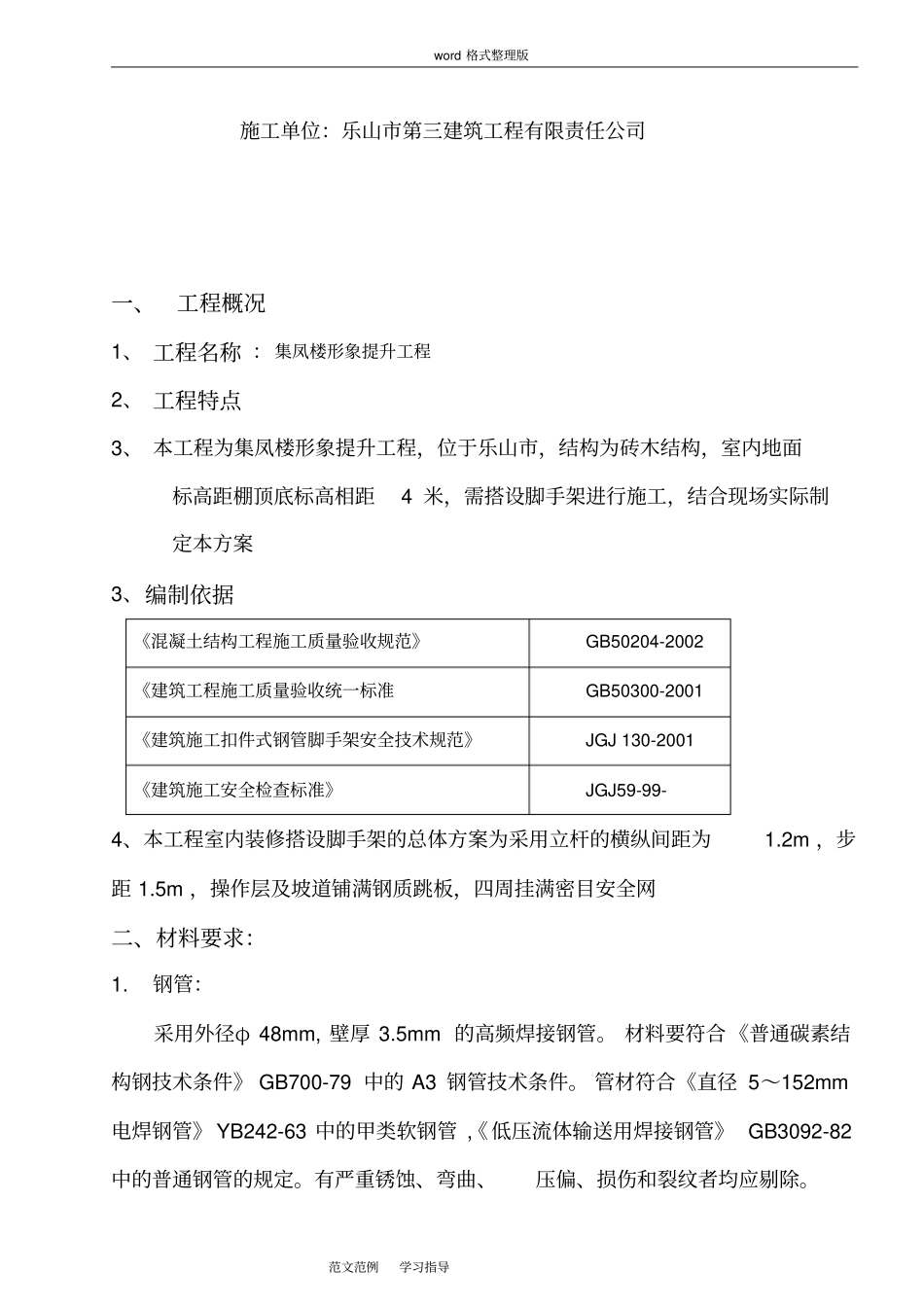

word 格式整理版范文范例学习指导脚手架施工方案建设单位：乐山大佛实业有限公司word 格式整理版范文范例学习指导施工单位：乐山市第三建筑工程有限责任公司一、工程概况1、 工程名称 ：集凤楼形象提升工程2、 工程特点3、 本工程为集凤楼形象提升工程，位于乐山市，结构为砖木结构，室内地面标高距棚顶底标高相距4 米，需搭设脚手架进行施工，结合现场实际制定本方案3、编制依据《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑工程施工质量验收统一标准GB50300-2001 《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001 《建筑施工安全检查标准》JGJ59-99- 4、本工程室内装修搭设脚手架的总体方案为采用立杆的横纵间距为1.2m ，步距 1.5m ，操作层及坡道铺满钢质跳板，四周挂满密目安全网二、材料要求：1.钢管：采用外径φ 48mm, 壁厚 3.5mm 的高频焊接钢管。 材料要符合《普通碳素结构钢技术条件》 GB700-79 中的 A3 钢管技术条件。 管材符合《直径 5～152mm电焊钢管》 YB242-63 中的甲类软钢管 ,《低压流体输送用焊接钢管》 GB3092-82中的普通钢管的规定。有严重锈蚀、弯曲、压偏、损伤和裂纹者均应剔除。word 格式整理版范文范例学习指导钢管的长度应是脚手架步高的倍数,其重量要求方便操作杆件最大重量以不超过 25kg 为宜。按钢管在脚手架上所处的部位和所起的作用分为: (1)立柱 ,立杆和竖杆等 ,是脚手架主要传递荷载的杆件。(2)大横杆 ,又称牵杆 ,纵向水平杆等。是保持脚手架纵向稳定的主要杆件。(3)小横杆 ,又称横向水平杆 ,横担等。是脚手架直接承受荷载的杆件. (4)横杆是脚手架的安全防护设施,又起着脚手架的纵向稳定作用。(5)剪力撑 ,又称十字撑 ,科撑,是防止脚手架产生纵向位移的主要杆件。(6)抛撑 ,用于脚手架外侧与地面呈斜角的斜撑,一般在开始搭设脚手架时固定之用。2.扣件:扣件式钢管脚手架 ,所用的扣件 ,应符合 JGJ22-85 《钢管脚手架扣件》的规定 ,材质应符合GB78-67 《可锻铸铁分类及技术条件》中KT33-8 的技术条件。(1)直角扣件 ,用于两根垂直交叉钢管的连接。(2)旋转扣件 ,用于两根任意交叉钢管的连接。(3)对接扣件 ,用于两根钢管对接连接。3底座: 用于承受脚手架立杆传递下来的荷载。(4)铸铁底座 ,应符合 JGJ22-85 《钢管脚手架扣件》中的规定。(5)焊接底座。4连接杆：又称固定件 ,附墙杆、连接点、拉结点、拉撑点、附墙点等。5、立杆地基承载力：由...
