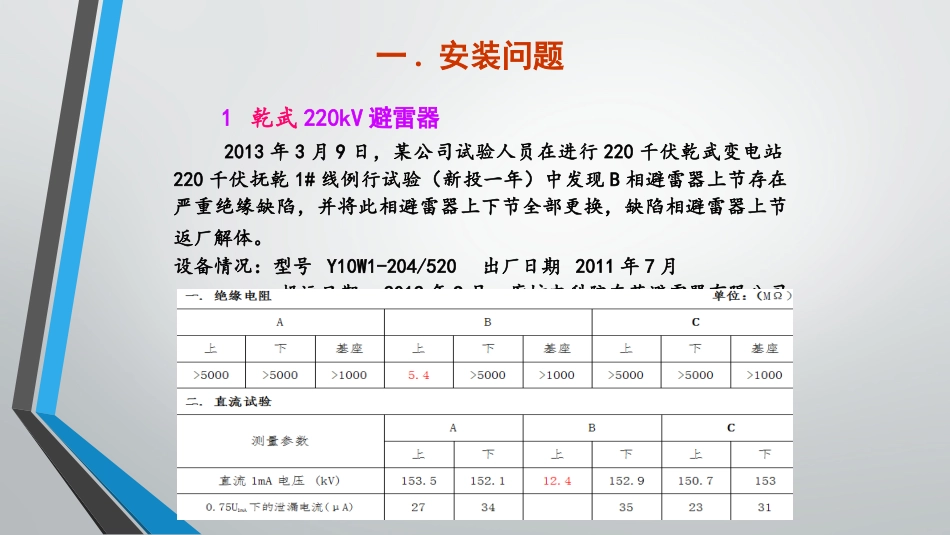

避雷器故障培训课件二○XX年三月一.安装问题1乾武220kV避雷器2013年3月9日，某公司试验人员在进行220千伏乾武变电站220千伏抚乾1#线例行试验（新投一年）中发现B相避雷器上节存在严重绝缘缺陷，并将此相避雷器上下节全部更换，缺陷相避雷器上节返厂解体。设备情况：型号Y10W1-204/520出厂日期2011年7月投运日期2012年9月廊坊电科院东芝避雷器有限公司现场发现情况：避雷器拆下后发现上节避雷器下端有一直径约1厘米的孔，防爆膜和铝保护板被刺透，避雷器内部与外界连同，观察孔洞附近创口可以明显辨认其为外部向内刺穿，且无电弧灼伤的痕迹。详见下图：一.安装问题•解体情况打开上下法兰后，电阻片柱两端受潮严重，且内部干燥剂袋已破损。下法兰防爆膜损坏-内侧避雷器芯体上部避雷器芯体下部避雷器电阻片柱解体情况一.安装问题电阻片受潮情况环氧绝缘支架放电点结论：根据试验及返厂解体情况，此次事件是由于防爆膜和铝保护板在投运前被刺穿，导致内部受潮。交接试验时由于设备尚未运行，潮湿空气在短期内未能造成较大影响，因而交接试验数据正常；运行后由于内部与外部温差加大，空气携带的水分与内部元件反复交换，致使内部元件受潮。一.安装问题2风电场220kV避雷器2013年5月20日，在一次停电试验，发现220kV1#主变前一组避雷器,其中C相上节直流1毫安电压试验时，U1mA电压只有出厂值的30%,更换后，发现上节避雷器下法兰底部防爆板有较长刀割痕迹。5月24日在电科院进行解体。设备情况：型号Y10W-204/532投运2009年山东泰开集团解体情况避雷器下法兰外部划痕避雷器下法兰内侧避雷器电阻片柱下端口一.安装问题避雷器电阻片柱避雷器电阻片绝缘支架放电点电阻片侧面受潮2013年08月23日16时39分，某500kV变电站2号主变一次侧避雷器A相压力释放动作，避雷器故障，在线监测器已烧损。型号：Y20W-420/995W出厂日期：2007年07月制造厂：南阳金冠电气有限公司投运日期：2007年12月二.生产厂家问题A相拆除后现场照片二.生产厂家问题下节解体情况下节下法兰的防爆板已脱落下节电阻片柱及部分电阻片下节电阻片击穿“洞”下节靠近下法兰处铝垫块烧融二.生产厂家问题中节解体情况中节下法兰外部、内部及对应瓷套边缘锈蚀情况中节电阻片柱及电阻片烧损情况二.生产厂家问题上节解体情况上节下法兰及脱落的防爆板上节电阻片烧损情况二.生产厂家问题非故障相解体每相避雷器3节构成。电阻片环形结构，外径115mm、内径40mm、厚20mm；上节电阻片47片、中节电阻片46片、下节电阻片45片；整体避雷器没有均压电容。根据高压试验的情况，对其中一相避雷器进行解体，整体解体情况良好，未见异常，并对电阻片进行直流试验。二.生产厂家问题分析：现场及解体情况看，每节避雷器的下法兰均有不同程度的锈蚀，特别是故障相中节、下节下法兰盖板锈蚀严重，拆除时发现内部存有大量水下节下法兰压力释放口内积水及与底座连接处盖板渗水下节瓷套表面由于中节下法兰内积水形成的水流痕迹二.生产厂家问题避雷器下法兰避雷器上法兰上法兰排水口通常下法兰有通风排水口，但此设备的通风排水口在上法兰，因此造成下法兰进水后，不能将内部水排出，造成积水，导致下法兰密封盖板锈蚀、防爆板长期在水中浸泡受潮。二.生产厂家问题结论：500kV变电站2#主变一次侧避雷器A相故障主要原因是由于避雷器下法兰没有通风排水口，当内部有积水时不能及时排除，导致下法兰密封盖板和防爆板锈蚀，防爆板长期浸泡水中受潮，避雷器内部电阻片柱及绝缘支撑杆受潮，避雷器故障。谢谢！
