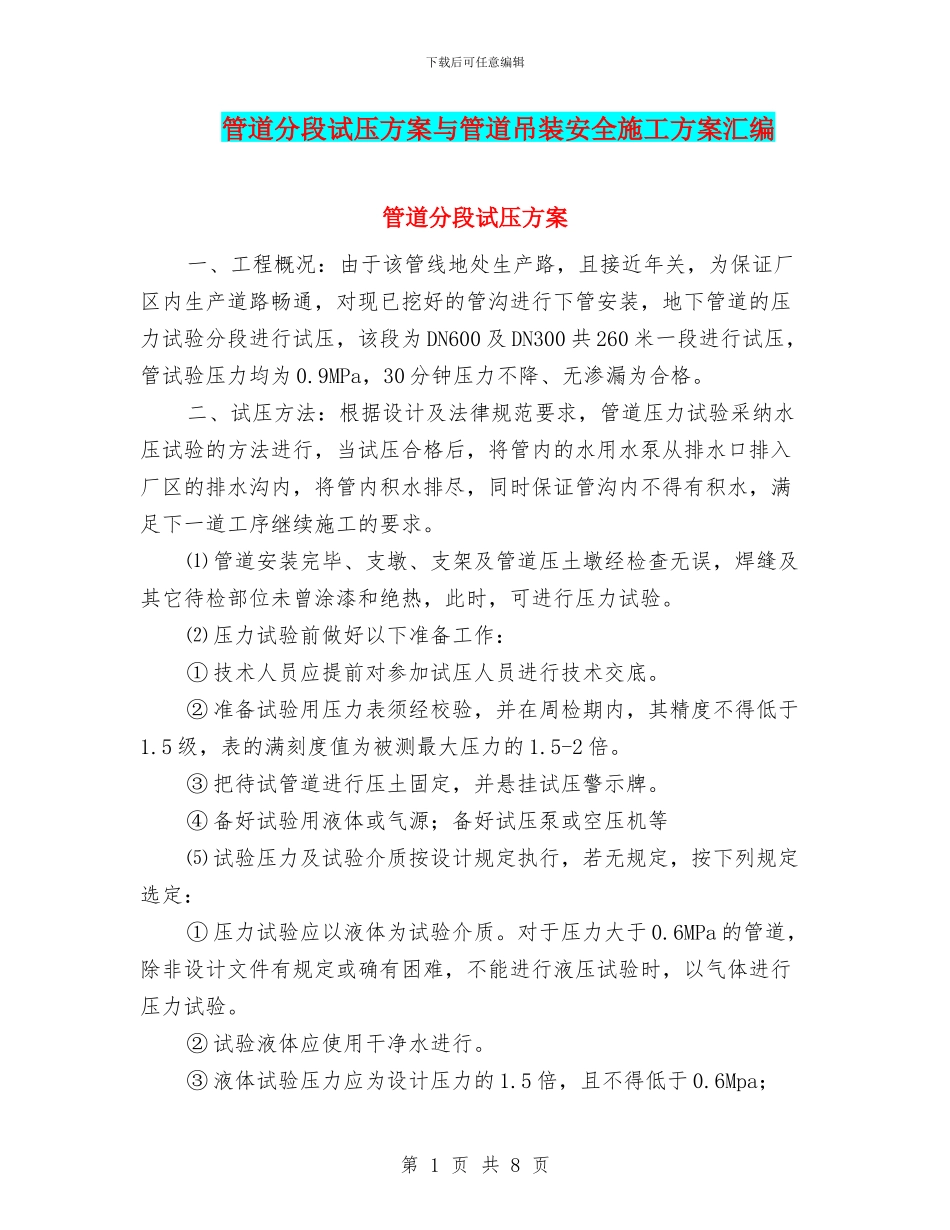

下载后可任意编辑管道分段试压方案与管道吊装安全施工方案汇编管道分段试压方案一、工程概况：由于该管线地处生产路，且接近年关，为保证厂区内生产道路畅通，对现已挖好的管沟进行下管安装，地下管道的压力试验分段进行试压，该段为 DN600 及 DN300 共 260 米一段进行试压，管试验压力均为 0.9MPa，30 分钟压力不降、无渗漏为合格。二、试压方法：根据设计及法律规范要求，管道压力试验采纳水压试验的方法进行，当试压合格后，将管内的水用水泵从排水口排入厂区的排水沟内，将管内积水排尽，同时保证管沟内不得有积水，满足下一道工序继续施工的要求。⑴ 管道安装完毕、支墩、支架及管道压土墩经检查无误，焊缝及其它待检部位未曾涂漆和绝热，此时，可进行压力试验。⑵ 压力试验前做好以下准备工作：① 技术人员应提前对参加试压人员进行技术交底。② 准备试验用压力表须经校验，并在周检期内，其精度不得低于1.5 级，表的满刻度值为被测最大压力的 1.5-2 倍。③ 把待试管道进行压土固定，并悬挂试压警示牌。④ 备好试验用液体或气源；备好试压泵或空压机等⑸ 试验压力及试验介质按设计规定执行，若无规定，按下列规定选定：① 压力试验应以液体为试验介质。对于压力大于 0.6MPa 的管道，除非设计文件有规定或确有困难，不能进行液压试验时，以气体进行压力试验。② 试验液体应使用干净水进行。③ 液体试验压力应为设计压力的 1.5 倍，且不得低于 0.6Mpa；第 1 页 共 8 页下载后可任意编辑④ 液压试验注水时，管道内应排尽空气。⑺ 液压试验应缓慢升压，达到试验压力后，稳压 10min，再将试验压力降至设计压力，停压 20min，以压力不降，无渗漏为合格。⑻ 试验合格后，在适当的地点将试验介质放净，及时拆除临时盲板，核对记录。管道内的水排放到厂区排水沟内。⑼、当实验过程中发现泄露时，不得带压处理，消除缺陷后，应重新试验。三、用钢管作后背支撑前后背砼支墩为 0.6m3，方量较大，同时难以拆除与消化，另拟采纳在管端后再从砼钢板位置处安装 0.6 平方米，DN600 的钢管并回填密实，两端用钢板蒙住，并装满水，利用管道与土壤的磨擦力来抵消后背压力。为减少钢管安装量，并能增大阻力。在每节钢管外侧焊接加强翼环，以增加管道与土壤的接触面，从而增大阻力，并且能够相应的将后背力分散均匀传递到土壤中，减少后背的位移，。为保证成功率，在钢管尾端浇注 1000×1000×600mm 的砼支墩作后背，以...
