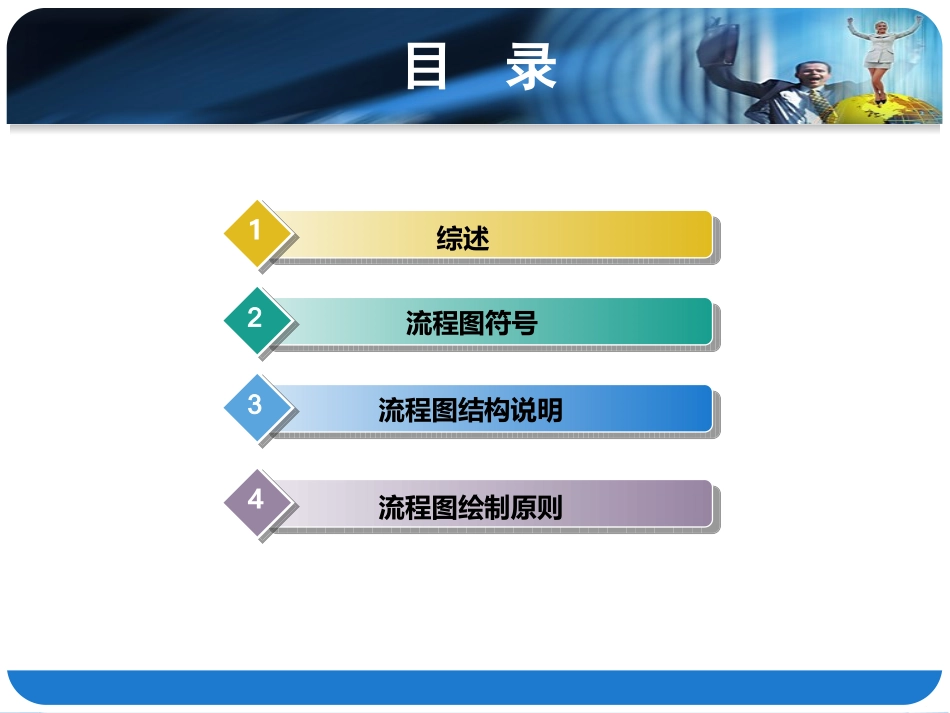

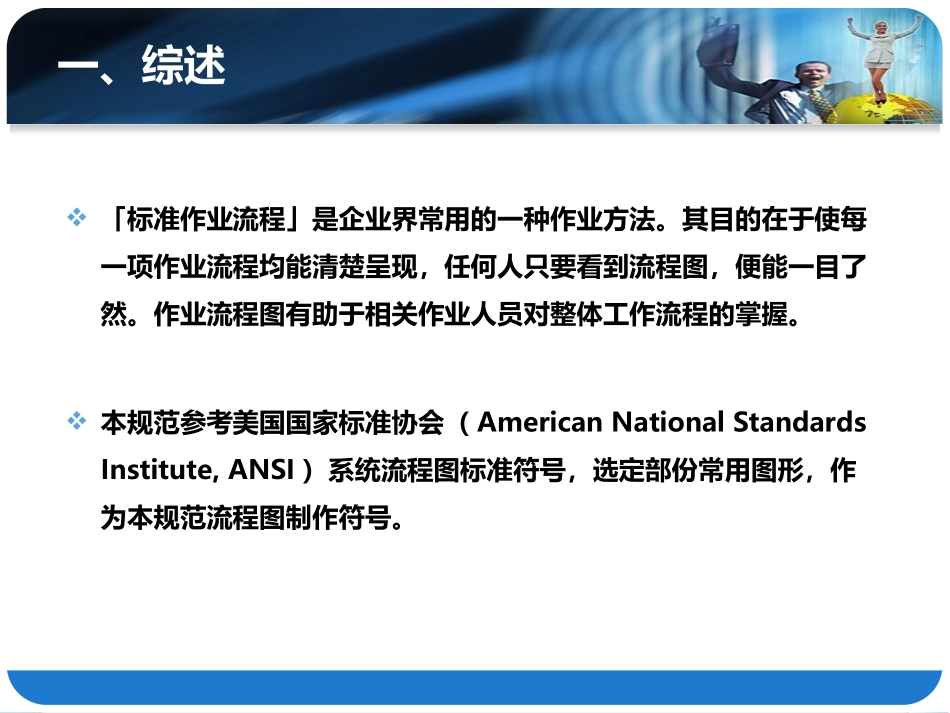

标准流程图制作规范HowellShooter目录综述123流程图绘制原则4流程图符号流程图结构说明一、综述「标准作业流程」是企业界常用的一种作业方法。其目的在于使每一项作业流程均能清楚呈现，任何人只要看到流程图，便能一目了然。作业流程图有助于相关作业人员对整体工作流程的掌握。本规范参考美国国家标准协会（AmericanNationalStandardsInstitute,ANSI）系统流程图标准符号，选定部份常用图形，作为本规范流程图制作符号。二、流程图符号符号名称意义准备作业（Start）流程图开始处理（Process）处理程序决策（Decision）不同方案选择终止（END）流程图终止路径（Path）指示路径方向文件（Document）输入或输出文件已定义处理(PredefinedProcess）使用某一已定义之处理程序连接（Connector）流程图向另一流程图之出口；或从另一地方之入口批注(Comment)表示附注说明之用三、流程图结构说明1、循环结构（1）图形：（2）意义：处理程序循序进行。（3）语法：DO处理程序1THENDO处理程序2处理程序1处理程序2（4）实例：（5）运用时机：本结构适用于具有循序发生特性之处理程序，而绘制图形上下顺序就是处理程序进行顺序。培训需求调查形成培训需求分析报告Diagram2、选择结构（Selection）2.1二元选择结构（基本结构）（1）图形：（2）意义：流程依据某些条件，分别进行不同处理程序。（3）语法：IF条件THENDO处理程序1ELSEDO处理程序2处理程序1条件处理程序2是否（4）实例：（5）运用时机：1.本结构适用于须经选择或决策过程，再依据选择或决策结果，择一进行不同处理程序。2.选择或决策结果，可以用「是、否」、「通过、不通过」或其它相对文字，来叙明不同路径处理程序。3.经选择或决策结果之二元处理程序，可以仅有一个，例如：仅有「是」或「否」的处理程序。批准是否计划内驳回是否外训申请Diagram2.2多重选择结构（二元选择结构变化结构）（1）图形：（2）意义：流程依据某些条件，分别进行不同处理程序。（3）语法：FOR条件PCASE1DO处理程序1CASE2DO处理程序2……CASEnDO处理程序n处理程序1条件P处理程序nP=1P=n处理程序1P=2……（4）实例：（5）运用时机：1.本结构是二元选择结构之变化，流程依据选择或决策结果，择一进行不同处理程序。2.选择或决策结果路径名称，可用不同文字，来叙明不同路径之处理程序。（4）实例：（5）运用时机：1.本结构是二元选择结构之变化，流程依据选择或决策结果，择一进行不同处理程序。2.选择或决策结果路径名称，可用不同文字，来叙明不同路径之处理程序。外聘内训培训方式选择E-Learning外派培训……3、重复结构（Iteration）3、重复结构（Iteration）3.1REPEAT-UNTIL结构（1）图形：（2）意义：重复执行处理程序直到满足某一条件为止，即直到条件变成真（True）为止。（3）语法：REPEAT-UNTIL条件DO处理程序3.1REPEAT-UNTIL结构（1）图形：（2）意义：重复执行处理程序直到满足某一条件为止，即直到条件变成真（True）为止。（3）语法：REPEAT-UNTIL条件DO处理程序处理程序条件是否（4）实例：（5）运用时机：1.本结构适用于处理程序依据条件需重复执行的情况，而当停止继续执行的条件成立后，即离开重复执行循环至下一个流程。2.本重复结构是先执行处理程序，再判断条件是否要继续执行。（4）实例：（5）运用时机：1.本结构适用于处理程序依据条件需重复执行的情况，而当停止继续执行的条件成立后，即离开重复执行循环至下一个流程。2.本重复结构是先执行处理程序，再判断条件是否要继续执行。课程试讲评审通过不通过课件制作颁证备案3.2DO-WHILE结构（1）图形：（2）意义：除了在执行处理程序之前，得先测试条件外，DO-WHILE结构和REPEAT-UNTIL结构很相似，若条件为伪（False），就不再执行处理程序。（3）语法：DO-WHILE条件DO处理程序3.2DO-WHILE结构（1）图形：（2）意义：除了在执行处理程序之前，得先测试条件外，DO-WHILE结构和REPEAT-UNTIL结构很相似，若条件为伪（False），就不再执行处理程序。（3）语法：DO-WHILE条件DO处理程序处理程序条件是否（4）实例：（5）运用时机：1.本结构适用于处理程序依据条件需重复执行的情况...
