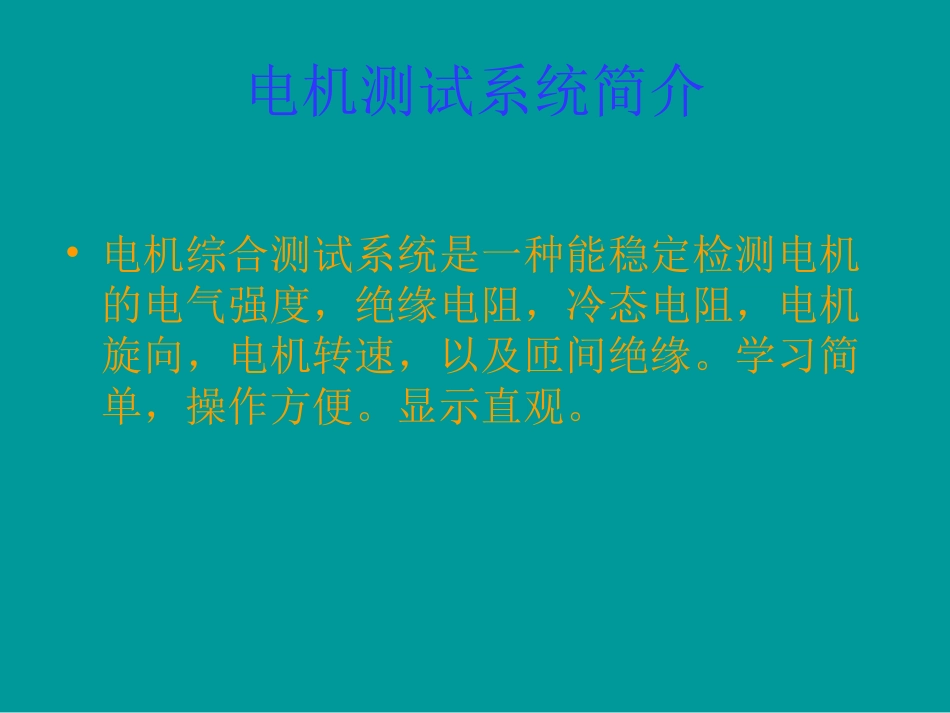

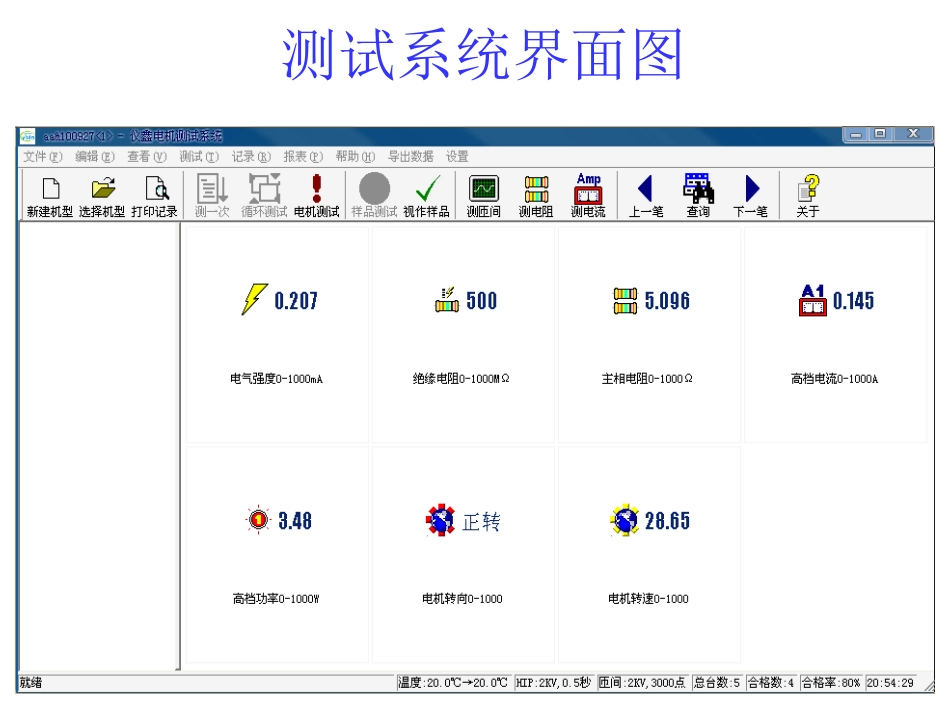

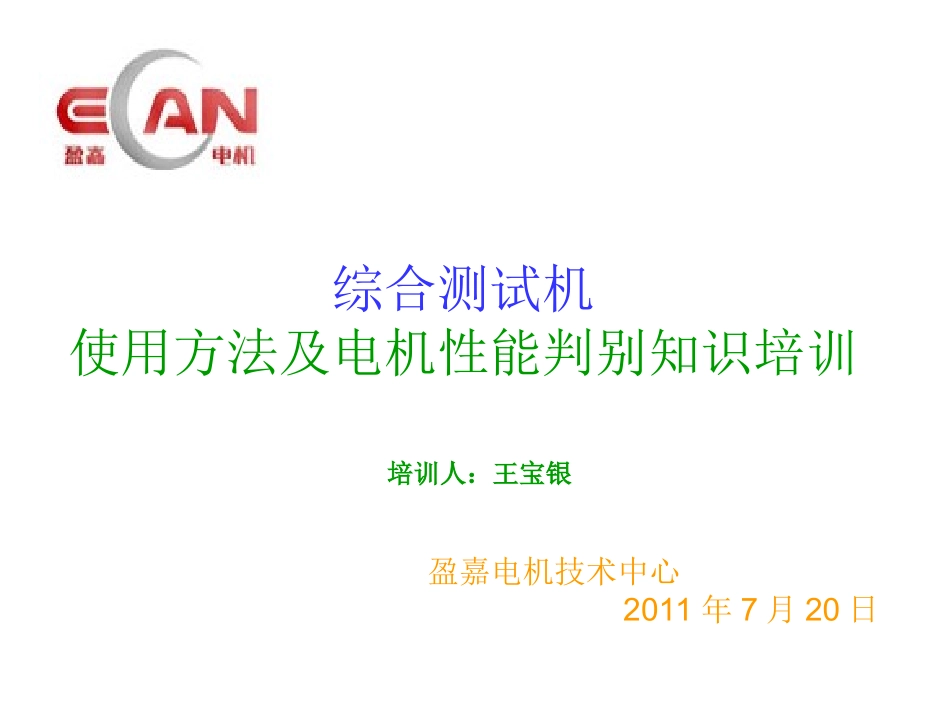

综合测试机使用方法及电机性能判别知识培训培训人:王宝银盈嘉电机技术中心2011年7月20日电机测试系统简介•电机综合测试系统是一种能稳定检测电机的电气强度,绝缘电阻,冷态电阻,电机旋向,电机转速,以及匝间绝缘。学习简单,操作方便。显示直观。测试系统界面图测试电机•通过移动工位上的保护门,系统进入正常测试模式。•这时可以听到继电器的声响及看到测试数据刷新。•测试完毕,系统会提示开门,取走已测试合格的电机。•系统会自动保存已测电机数据。如何新建产品类型•点击工具栏上的新建机型,出现下图所示图片•在这里您可以新增一个电机类型,在输入新电机•名称后,点击确定。系统将创建这种机型,并且•自动为它生成一个助记编号,新增成功后,主画•面立即显示这种电机型号,这时您应该对这种机•型的各个项目进行配置,如上下限,是否屏蔽等。如何选择产品类型•点击工具栏上得选择机型,出现下图所示图片,其列表框里显示出所有已增加的•电机型号,找到您需要的机型,双击它,系•统就开启这种机型。系统最多可以容纳3万•多种机型,当机型变得很多时,您可以通过•查询来查找类型的机型,也可以选定不需要•的机型,点击删除来删除它。如何设定项目的上下限•在主画面中,右击某个项目,将出现与这个项目相关的快捷菜单如右图,•选择项目标准设定,则弹出如下图,在这里更改项目的上下限,然后点击确定,系统就保存了这个标准,不同电机的同一项目,可以有不同的标准如何采集样品•在主画面上选取要做样品的项目(全选快捷键Ctrl+A),然后点击工具栏上的样品测试,系统会像正常测试一样完成测试,当样品测试完之后,在取出电机的对话框里,点击停止测试,则会出现下图所示的画面,它显示的是样品所有的项目,点击生成标准,系统会保存这些平均值或者平均化的数据,然后弹出项目标准画面,让您进一步设置各个项目的标准。见下图。•然后点自动设定,在弹出的对话框上选择是。在点左图下角的确定。这款电机的标准即设定完成。如何设置系统高级配置•系统配置对话框中,点击高级,画面如右。•将图中项目不合格时,立即报警打开,其他设置如图,•电阻温度补偿更改成如图所示。名词解释•什么是电气强度(耐压绝缘)?•什么是匝间,线圈匝间是什么,相间匝间又是什么?•下错线(不翻身)对那些项目有影响?•转子的大小会造成那些项目不合格?什么是电气强度(耐压绝缘)?•简单点说,任何电气设备都有一个绝缘等级,不同额定电压的绝缘等级不一样。当超过一定电压等级后,设备的绝缘就会被击穿。电气强度测试就是看在给被测设备加一定的高电压(可以参考IEC标准或者国标),看是否会导致击穿。如果不击穿,则通过,击穿则说明不合格。什么是匝间,线圈匝间是什么,相间匝间又是什么?•一根铜线构成的一个交合的圆周叫“一匝”。多匝绕成的一独立的个体叫“一个圈”。连续多个圈构成的叫“一组”。多组在电机内部对应的分别叫“一相”。•圈和圈/相与相之间短路都统称为匝间。•圈和圈之间绝缘损坏短路,称为线圈间。•相与相之间绝缘损坏短路,称为相间路。下错线(不翻身)对那些项目有影响?•电机下错线会减弱电机内部的磁场,从而降低电机转速。•下错线在匝间波形上首先会有所体现,通常情况,下错线的波形会超前标准波形8%以上•下错线也会影响到高档电流、高档功率的值转子的大小会造成那些项目不合格?•电机是个磁路系统。转子与定子的气隙越大,磁阻就越大。根据磁路欧姆定律,磁阻增大,在磁势一定的情况下,磁通就会变小。据此推理,磁通变小;感应到转子的感生电流也小;感生电流小,由此产生的力矩也小。因此气隙的大小影响了整个电机的机械性能,使得电机机械特性变软,性能变坏。•电流功率转速(转子大小相差5S左右,匝间波形也将有所改变)如何正确开关机•非法关机对硬盘及系统有很大的损害•正确开机顺序打开总电源——打开系统电源——确认上表头电压值•正确关机顺序退出程序——关闭系统——关闭系统电源——关闭总电源•图中小量程大旋钮的作用:当电阻值小于100欧姆时,选择小量程,当电阻值大于100欧姆时选择大量程。使用中的...
