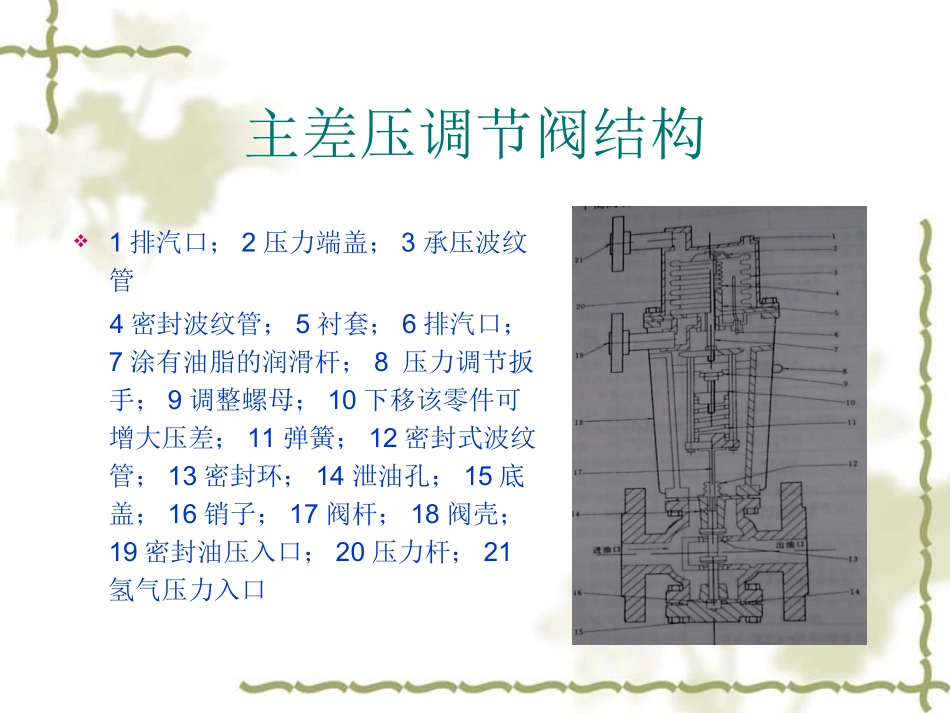

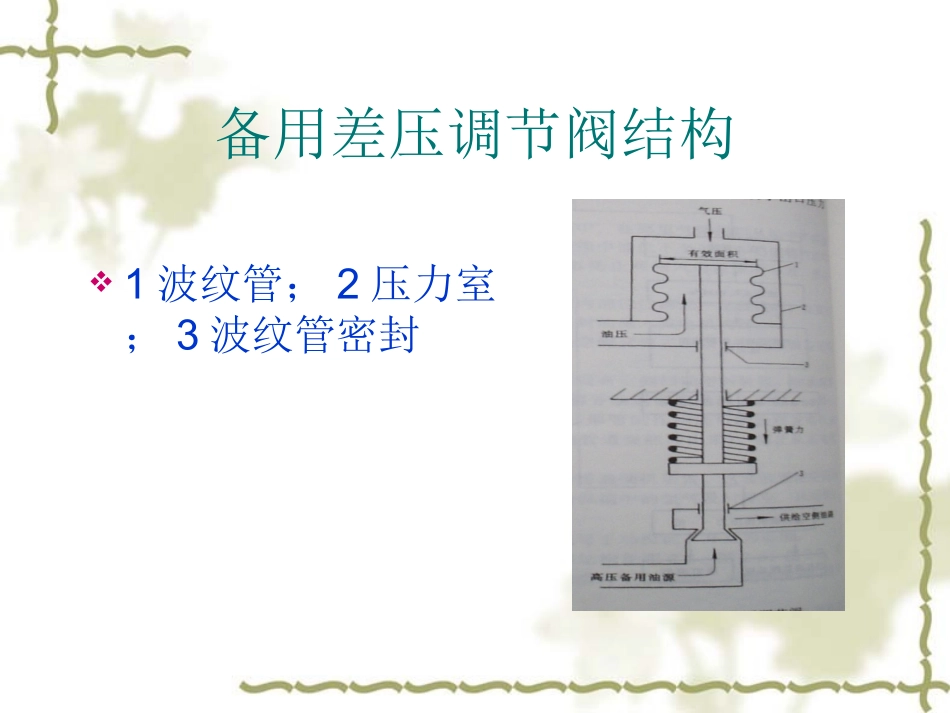

差压阀的工作原理及检修编写：许乾先主差压调节阀结构1排汽口；2压力端盖；3承压波纹管4密封波纹管；5衬套；6排汽口；7涂有油脂的润滑杆；8压力调节扳手；9调整螺母；10下移该零件可增大压差；11弹簧；12密封式波纹管；13密封环；14泄油孔；15底盖；16销子；17阀杆；18阀壳；19密封油压入口；20压力杆；21氢气压力入口备用差压调节阀结构1波纹管；2压力室；3波纹管密封差压阀的工作原理可以看出，此类阀门都是通过输入油压信号的差值变化带动滑杆上下移动，从而改变阀门的开度，以起到对油压的调节作用。主差压阀接于空侧密封油油泵的进出油口，起旁路调压作用，信号分别取自机内气压和密封油出口油压。该阀门可自动调节旁路流量的大小，从而保证密封油压始终高于机内气压0.084MPa。主差压阀工作特点：阀杆下移阀门打开。备用差压阀串接于空侧高压和低压备用油路中，其信号压同样取自机内气压和密封油空侧入口压力，该阀门通过直接调节备用油主油路的流量，来保证备用密封油油压始终高于机内气体压力0.056MPa。备用差压阀工作特点：阀杆下移阀门打开。密封油原理示意图差压阀图差压阀解体门芯差压阀解体门杆差压阀解体门架差压阀解体门座差压阀解体承压波纹管差压阀解体密封波纹管差压阀检修工艺及标准检修工艺：1拆卸差压调节阀与系统的连接法兰，将差压调节阀吊至检修场地。2打开氢侧排气口，将残余气体排掉。3拆下差压调节阀上部气室与阀体的连接螺栓，取下气室壳体。4记录压力调节扳手和调节螺母的位置，松开压力调节扳手和调节螺母。5取出气侧承压波纹管和密封式波纹管进行检查，可用没有浸泡或打压试验波纹管是否泄漏；波纹管应无变形、无泄漏。6拆卸阀杆与弹簧架的连接螺栓，检查弹簧，测量弹簧自由长度。7拆卸差压调节阀下部进油阀与差压调节阀阀壳的连接螺栓，取下下部进油阀。8拆卸下部进油阀的底盖，取出阀杆检查。9检查下部进油阀阀体内部和阀座密封面。10将各部件清理干净后按拆卸反顺序复装。质量标准：1弹簧无变形、断裂、锈蚀；2阀杆无磨损、弯曲，密封面完好、无裂纹、锈蚀，密封线连续、无间断。3阀体无裂纹，内部无锈蚀，阀座密封面完好、无裂纹、锈蚀，密封线连续、无间断。结束，谢谢！
