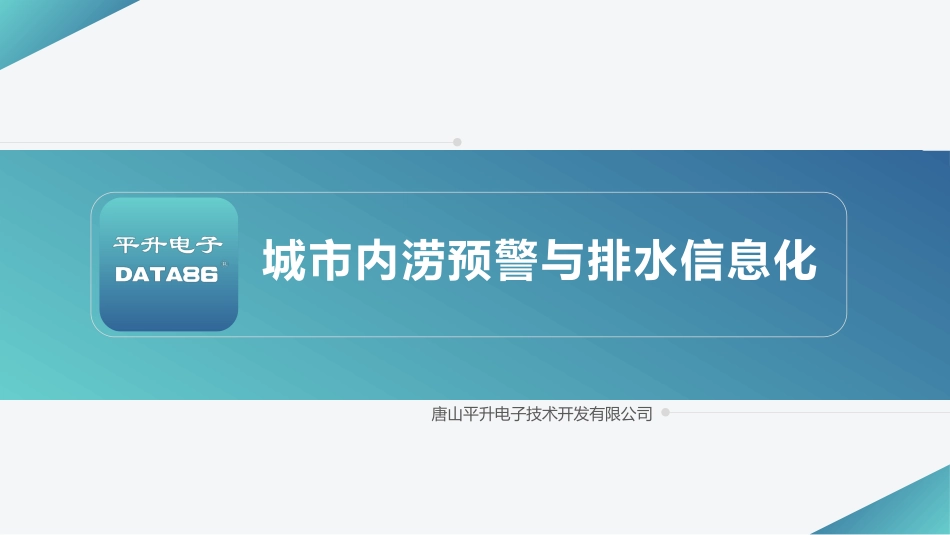

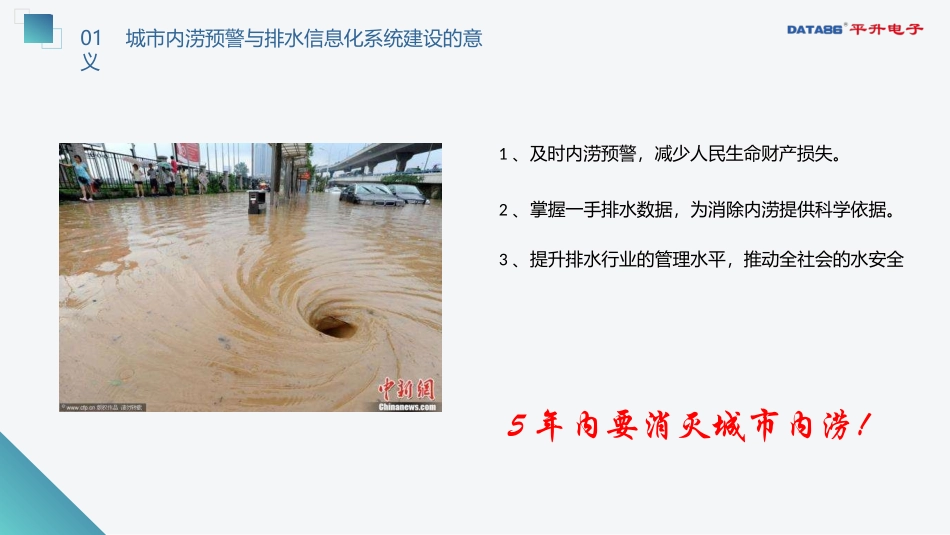

城市内涝预警与排水信息化唐山平升电子技术开发有限公司目录CONTENTS101城市内涝预警与排水信息化系统建设的意义02平升公司对系统的规划03平升公司的优势01城市内涝预警与排水信息化系统建设的意义1、及时内涝预警,减少人民生命财产损失。2、掌握一手排水数据,为消除内涝提供科学依据。3、提升排水行业的管理水平,推动全社会的水安全5年内要消灭城市内涝!02平升公司对系统的规划1、在市、县建立城市内涝预警与排水信息化系统2、根据数据,改善排水环境和排水设施。3、用信息化系统检验各项防涝、排涝措施的成效。4、用信息化系统实时监测、监督城市排水安全运行。02平升公司对系统的规划2.1、在省、市、县建立城市内涝预警与排水信息化软件平台省信息化平台市信息化平台县信息化平台VPN专网监督、评价各市县内涝预警及治理工作内涝预警、排水调度管理;评价本地区内涝治理工作内涝预警、排水调度管理;评价本县内涝治理工作02平升公司对系统的规划2.2、在市、县建立城市内涝预警与排水信息化系统市县信息化平台城市内外河水位区域气象预报区域雨量监测区内坑湖水位排水管网流量流速地表排水流量流速低洼地水位道桥地水位固定泵站运行状态移动泵站运行状态预警信息发布监测点视频城市排水口流量状态基础信息录入排水调度2.3、软件规范及核心功能1、视频协议:GB/T28181数据规约:SL651-2014+地方扩展协议2、数据专网,信息共享;上一级优先浏览。3、使用专业版数据通信服务软件与测点设备通信。4、排水管网及流量流速监测、雨量监测、低洼地道桥水位监测、河道水位监测、排水口监测、视频监控、泵站监控等信息在一张图上表现。5、泵站等采用组态模式表现。7、数据分析、数据趋势分析、辅助决策。6、积水、内涝预警提示。02平升公司对系统的规划2.4、现场监测监控设备规范及核心功能3、微功耗设计,电池供电。5、可接入设备:雷达、超声、压力式、电子水尺等水位计;多普勒、雷达等流量计;井盖状态监测装置;有害气体传感器。4、防护等级IP68。2、符合SL651-2014水文协议+地方扩展协议排水管网监测终端型号:DATA-62171、适用场合:排水窨井监测窨井水位、管网流速、管网流量、井盖状态、有害气体。6、4G/NB通信。02平升公司对系统的规划2.4、现场监测监控设备规范及核心功能1、适应场合:各种排水泵站监测水池水位、排水流量压力、水泵状态、电流电压电能、自动控制或远程控制排水泵启停、视频监控。泵站测控终端型号:DATA-9201-BZ2、视频协议:GB/T28181;数据规约:SL651-2014+地方扩展协议3、接入设备:各种水位计、流量计、压力变送器;电表;水泵启动启动柜等;视频设备。4、通信方式:光纤/4G5、设备特点:分布式控制。即一个主控制器带若干分控制器,每个分控制器控制一台水泵,主控制器进行调度管理。稳定性好,便于非专业人员进行维护。02平升公司对系统的规划2.4、现场监测监控设备规范及核心功能排水口监测终端型号:DATA-9201-PSK1、适应场合:安装在雨水、污水排水口,监测排水流量和视频,监测排入河道的水位;排放污水时可监测水质。2、视频协议:GB/T28181;数据规约:SL651-2014+地方扩展协议3、接入设备:各种水位计、管道流量计、明渠流量计、视频设备;水质仪。4、通信方式:光纤/4G5、供电方式:市电/太阳能02平升公司对系统的规划2.4、现场监测监控设备规范及核心功能道桥监测终端型号:DATA-9201-DQ1、适应场合:安装在道桥入口处,监测道桥水位、图片或视频,控制警示牌、警示灯。2、视频协议:GB/T28181;数据规约:SL651-2014+地方扩展协议3、接入设备:各种水位计、照相机或视频设备、LED显示牌、警灯。4、通信方式:光纤/4G5、供电方式:市电/太阳能02平升公司对系统的规划2.4、现场监测监控设备规范及核心功能一体化雨量监测站型号:DATA-23011、适应场合:安装在城市内经常发生积水和内涝的区域及周边地区。实时监测降雨量。2、数据规约:SL651-2014+地方扩展协议3、测量设备:雨量桶。4、通信方式:4G5、供电方式:太阳能02平升公司对系统的规划2.4、现场监测监控设备规范及核心功能一体化水位监测站型号:DATA-23021、适应场合:安装在城市内...
