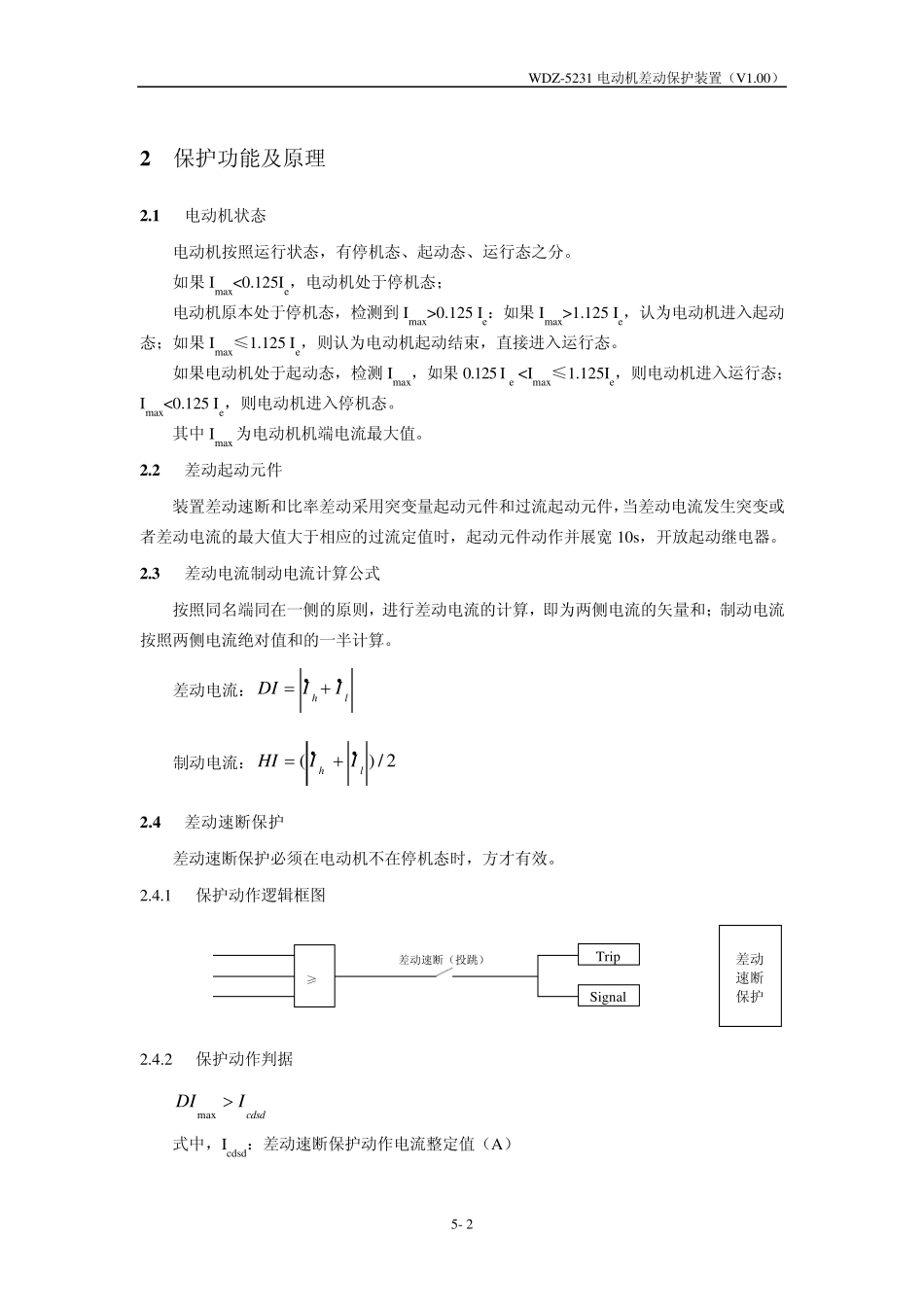

WDZ-5231 电动机差动保护装置（V1.00） 5- 1 WDZ-5231 电动机差动保护装置 1 装置功能 WDZ-5231 电动机差动保护装置主要用于10KV 及以下2000KW 及以上三相异步电动机的差动保护，与配套的WDZ-5232 电动机保护测控装置共同构成大型电动机的全套保护。 WDZ-5200 系列电动机保护装置还包括WDZ-5232 电动机保护测控装置、WDZ-5233 电动机综合保护测控装置，三者在保护、测控功能的区别见下表所示。 WDZ-5231 WDZ-5232 WDZ-5233 差动速断保护 √ √ 比率差动保护 √ √ 磁平衡差动保护 √ 速断保护 √ √ 负序一段保护 √ √ 负序二段保护 √ √ 接地保护一段 √ √ 接地保护二段 √ √ 过热保护 √ √ 堵转保护 √ √ 长起动保护 √ √ 正序过流保护 √ √ 过负荷保护 √ √ 欠压保护 √ √ PT 断线告警 √ √ FC 过流闭锁 √ √ 熔断器保护 √ √ 开关量保护一 √ √ 开关量保护二 √ √ 低电压电气连锁 √ √ 测量功能 √ √ 控制功能 √ √ 硬件电能计量功能 √ √ 操作回路功能 √ √ WDZ-5231 电动机差动保护装置（V1.00） 5- 2 2 保护功能及原理 2 .1 电动机状态 电动机按照运行状态，有停机态、起动态、运行态之分。 如果Imax<0.125Ie，电动机处于停机态； 电动机原本处于停机态，检测到Imax>0.125 Ie：如果Imax>1.125 Ie，认为电动机进入起动态；如果Imax≤1.125 Ie，则认为电动机起动结束，直接进入运行态。 如果电动机处于起动态，检测Imax，如果0.125 I e Icdsd差动速断（投跳）≥1Idc>IcdsdIdb>IcdsdTripSignal 2.4.2 保护动作判据 cdsdIDImax 式中，Icdsd：差动...
