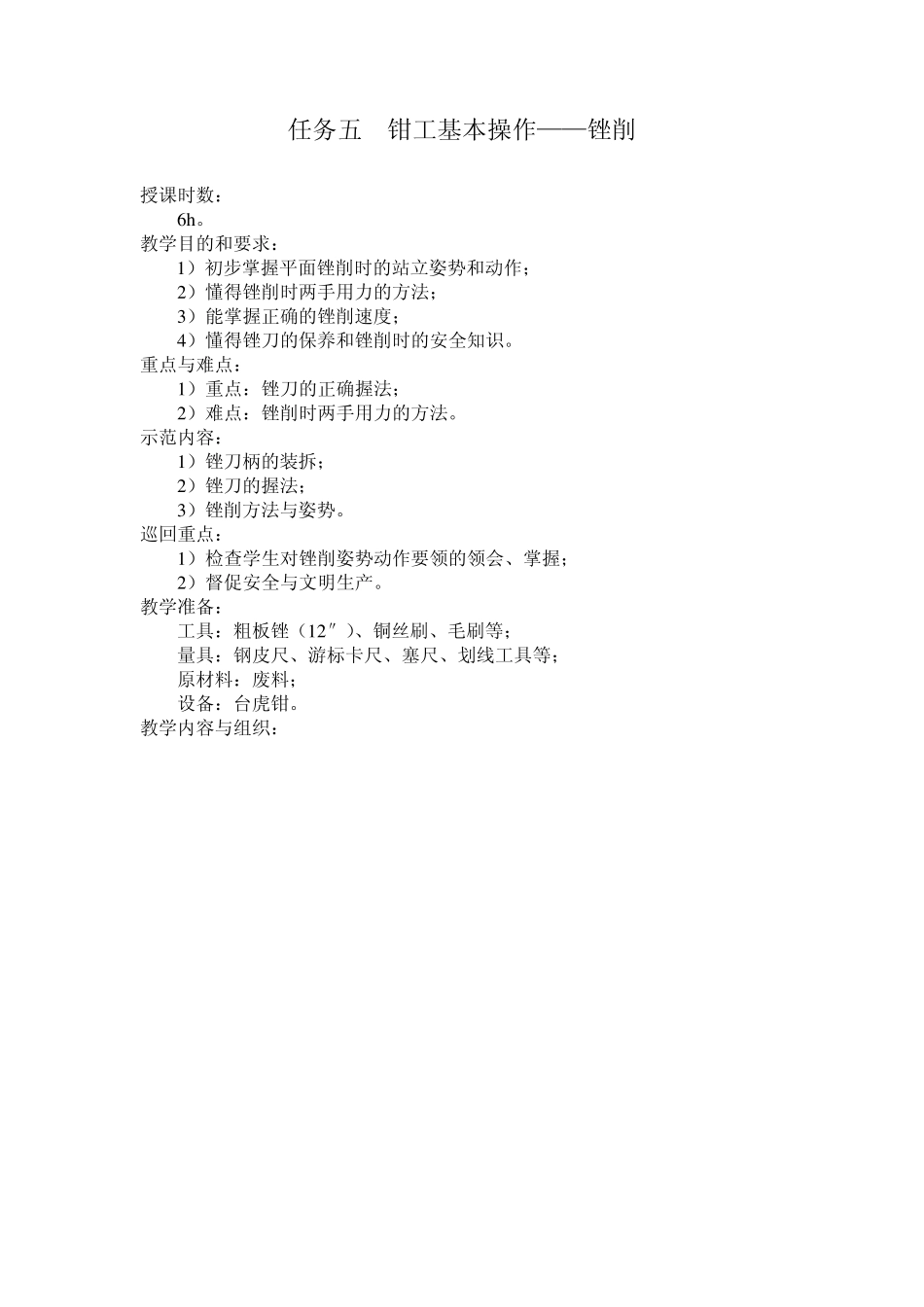

任务五 钳工基本操作——锉削 授课时数: 6 h 。 教学目的和要求: 1 )初步掌握平面锉削时的站立姿势和动作; 2 )懂得锉削时两手用力的方法; 3 )能掌握正确的锉削速度; 4 )懂得锉刀的保养和锉削时的安全知识。 重点与难点: 1 )重点:锉刀的正确握法; 2 )难点:锉削时两手用力的方法。 示范内容: 1 )锉刀柄的装拆; 2 )锉刀的握法; 3 )锉削方法与姿势。 巡回重点: 1 )检查学生对锉削姿势动作要领的领会、掌握; 2 )督促安全与文明生产。 教学准备: 工具:粗板锉(1 2 ″)、铜丝刷、毛刷等; 量具:钢皮尺、游标卡尺、塞尺、划线工具等; 原材料:废料; 设备:台虎钳。 教学内容与组织: 【组织教学】 1)点名,检查着装、劳保用品及安全措施等; 2)进行安全文明生产教育; 3)检查学生的实习准备工作是否到位。 【课前指导】 【复习导入】 1)根据材料选择锯齿的粗细? 2)锯削操作要领有哪些? 【授课内容】 任务五 钳工基本操作——锉削 一、锉削概述 锉削: 用锉刀对工件表面进行切削加工的方法称为锉削。 加工精度:锉削的精度可达到 0.01 m m ,表面粗糙度可达 Ra0.8μ m。 应用: 应用十分广泛,可锉削平面、曲面、内外表面、沟槽和各种形状复杂的表面。锉削还可以配键、制作样板以及装配时对工件的修整等。 二、锉削工具 1 、锉刀的构造: 1)锉刀材料:由碳素工具钢T12、T13 或T12A、T13A 制成,经热处理淬硬,其切削部分的硬度达 HRC62 以上。 2)锉刀的组成 2 、锉齿和锉纹: 1)锉齿 有铣齿(切削角δ 小于90°)和剁齿(切削角δ 大于90°)两种。 2)锉纹 ①单齿纹:只有一个方向的齿纹(铣齿)正前角切削,齿强度弱,全齿宽同时参加切削,切削力大,(软料) ②双齿纹:两个方向的齿纹,剁齿(先底齿,后面齿)采用双齿纹锉刀锉削时,锉屑是碎断的,切削力小,再加上锉齿强度高,所以用于硬材料的锉削。 为什么底齿角和面齿角要不等? 因这样的锉齿,沿锉刀中心线方向形成倾斜和有规律排列,锉削时每个锉痕交错而不重叠,锉面比较光滑,切屑是碎断的,锉削省力,锉齿强度高。 3 、锉刀的种类: 锉刀按其用途不同可分为普通钳工锉、异形锉 和整形锉三种。 1)普通钳工锉按其断面形状又可分为平锉(板锉)、方锉、三角锉、半圆锉和圆锉等五种。 2)异形锉有刀口锉、菱形锉、扁三角锉、椭圆锉、圆肚锉等。异形锉主要用于...
