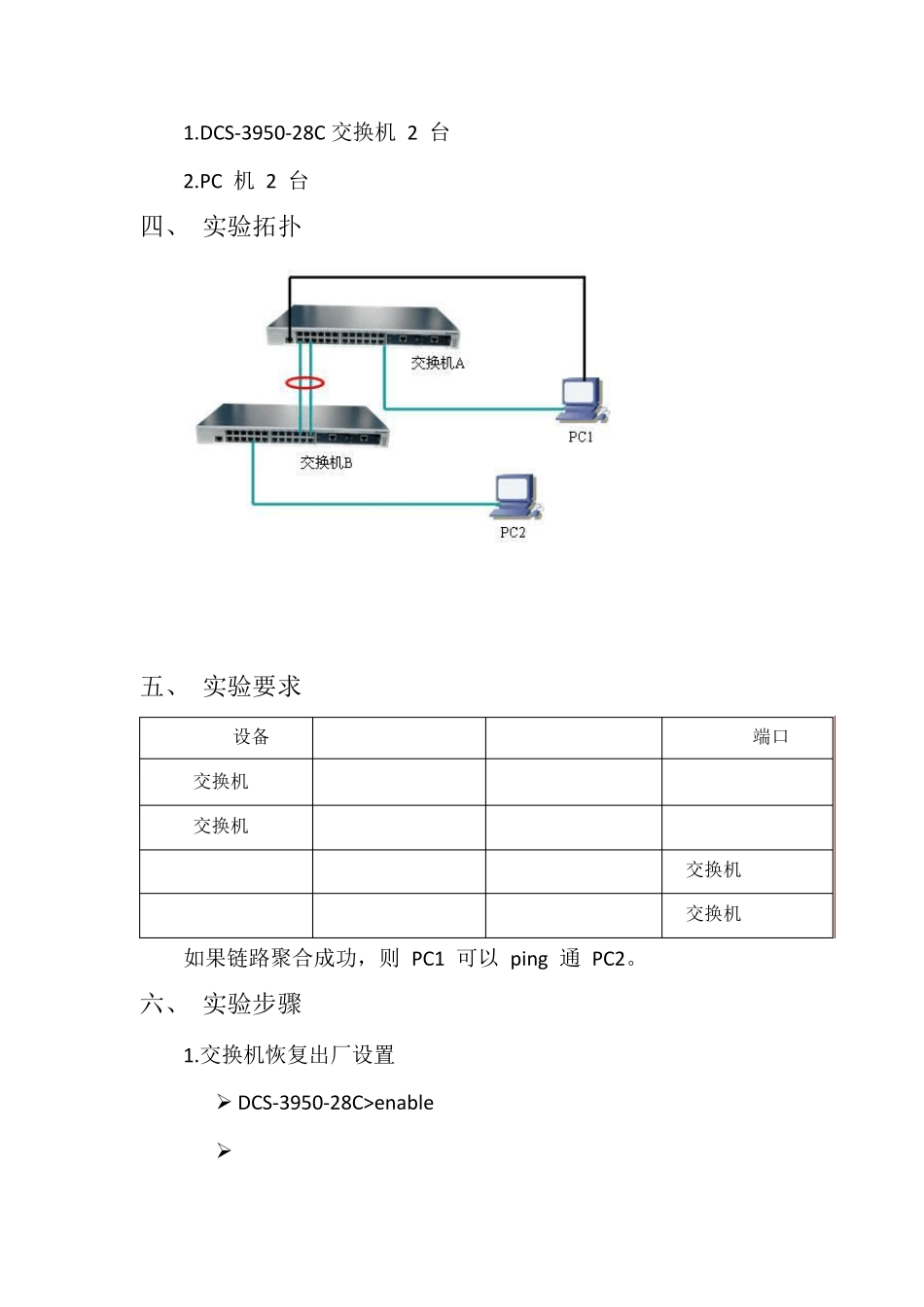

实验九 交换机链路聚合 一、 实验目的 1.了解链路聚合技术的使用场合； 2．熟练掌握链路聚合技术的配置。 二、 应用环境 两个实验室分别使用一台交换机提供 20 多个信息点，两个实验室的互通通过一根级联网线。每个实验室的信息点都是百兆到桌面。两个实验室之间的带宽也是 100M ，如果实验室之间需要大量传输数据，就会明显感觉带宽资源紧张。当楼层之间大量用户都希望以 100M 传输数据的时候，楼层间的链路就呈现出了独木桥的状态，必然造成网络传输效率下降等后果。 解决这个问题的办法就是提高楼层主交换机之间的连接带宽，实现的办法可以是采用千兆端口替换原来的 100M 端口进行互联，但这样无疑会增加组网的成本，需要更新端口模块，并且线缆也需要作进一步的升级。另一种相对经济的升级办法就是链路聚合技术。顾名思义，链路聚合，是将几个链路作聚合处理，这几个链路必须是同时连接两个相同的设备的，这样，当作了链路聚合之后就可以实现几个链路相加的带宽了。比如，我们可以将 4 个 100M 链路使用链路聚合作成一个逻辑链路，这样在全双工条件下就可以达到 800M的带宽，即将近 1000M 的带宽。这种方式比较经济，实现也相对容易。 三、 实验设备 1.DCS-3950-28C 交换机 2 台 2.PC 机 2 台 四、 实验拓扑 五、 实验要求 如果链路聚合成功，则 PC1 可以 ping 通 PC2。 六、 实验步骤 1.交换机恢复出厂设置  DCS-3950-28C>enable  DCS-3950-28C#set default 设备 IP Mask 端口 交换机 A 192.168.1.11 255.255.255.0 0/0/1-2 trunking 交换机 B 192.168.1.12 255.255.255.0 0/0/3-4 trunking PC1 192.168.1.101 255.255.255.0 交换机 A0/0/23 PC2 192.168.1.102 255.255.255.0 交换机 B0/0/24  Are you sure? [Y/N] = y ！是否确认？  DCS-3950-28C#write  DCS-3950-28C#reload Process with reboot? [Y/N] y 2. 给交换机设置 IP 地址即管理 IP  DCS-3950-28C>enable  DCS-3950-28C#config terminal  DCS-3950-28C (Config)#hostname DCS-3950-28C-01-01  DCS-3950-28C-01#interface vlan 1  DCS-3950-28C-01(Config-If-Vlan1)#ip address 192.168.1.11 255.255.255.0 ！配置地址  DCS-3950-28C-01(Config-If-Vlan1)#no shutdown ！激活 vlan  DCS-3950-28C-01(Config-If-Vlan1)#exi...
