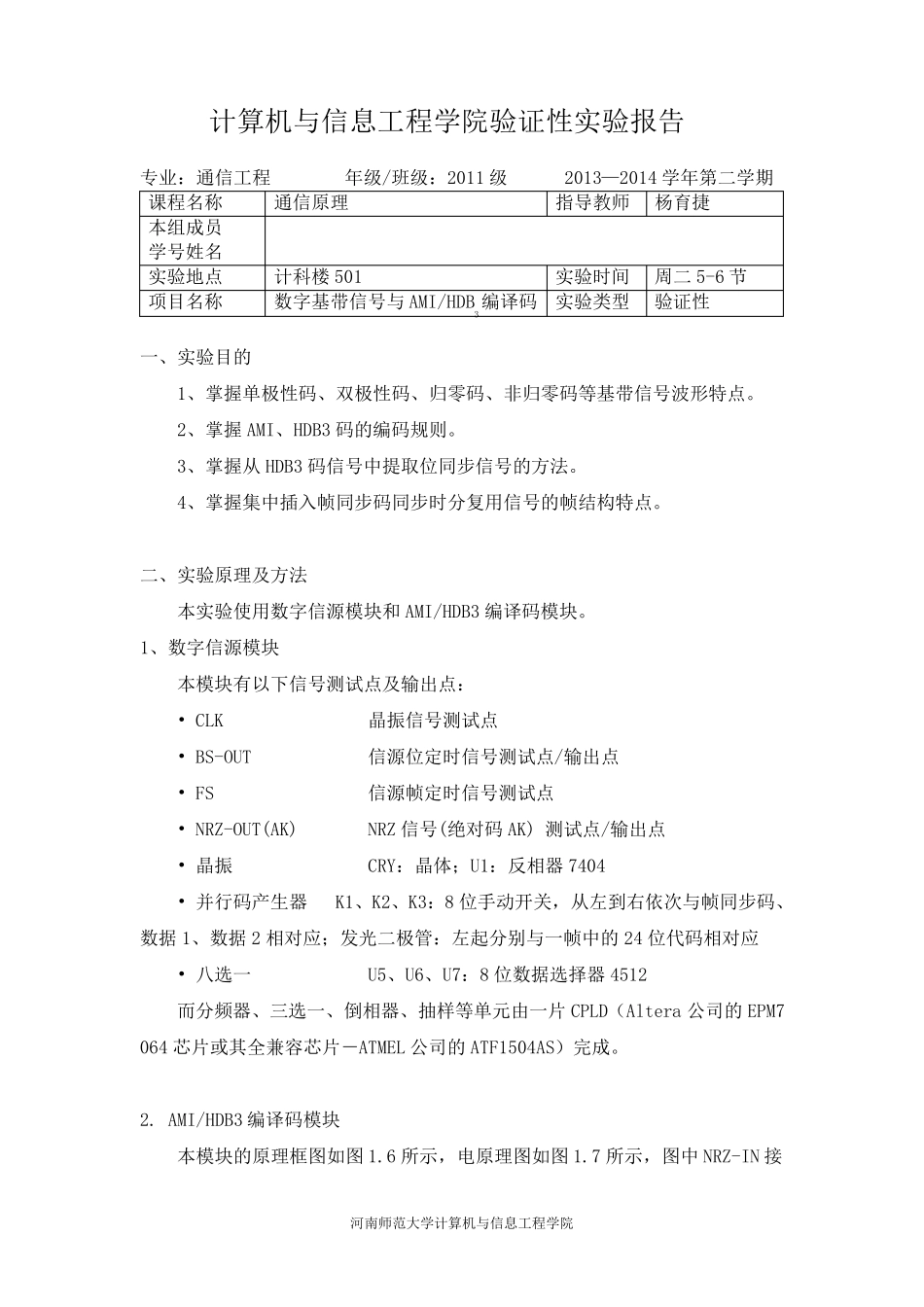

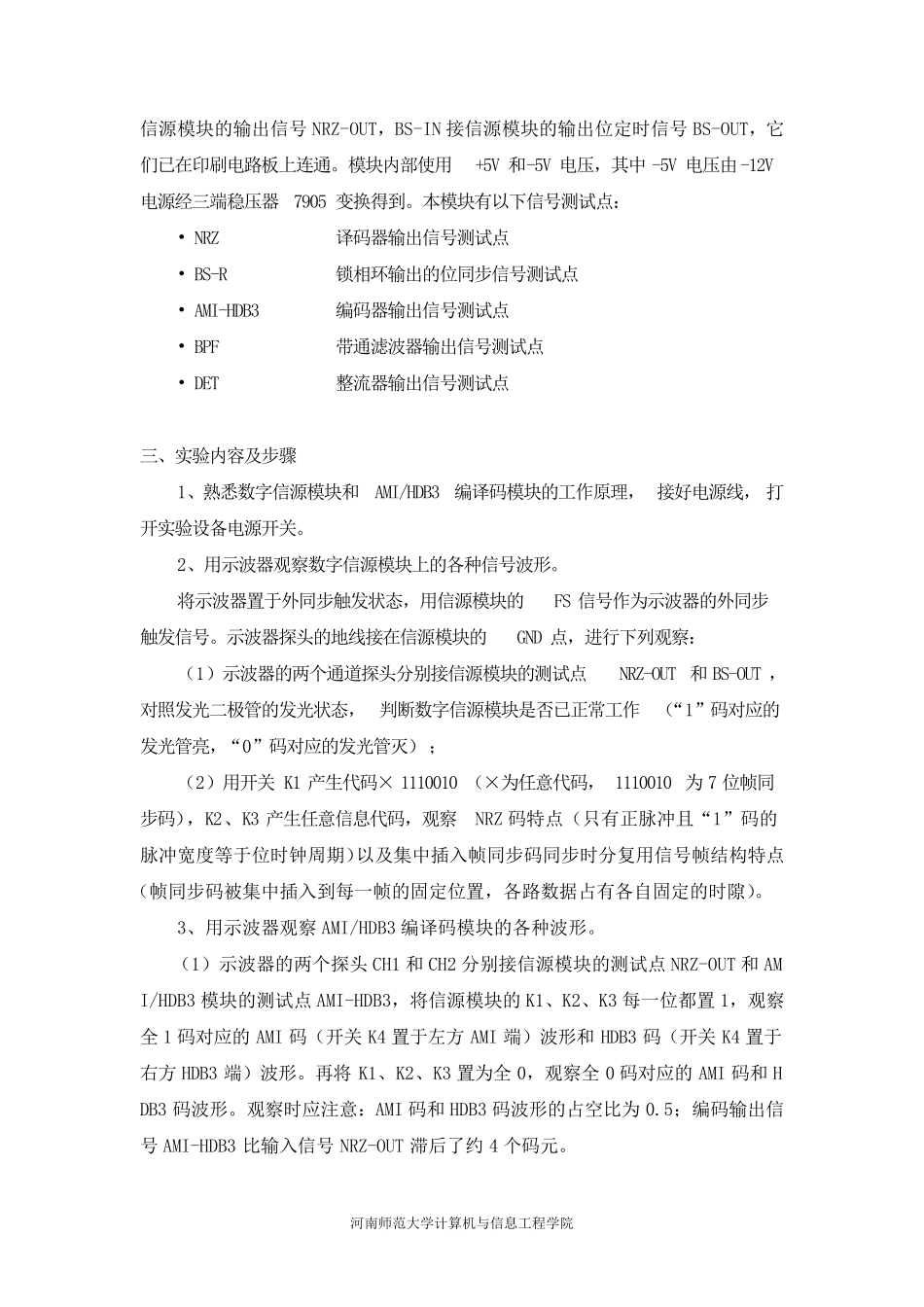

河南师范大学计算机与信息工程学院 计算机与信息工程学院验证性实验报告 专业：通信工程 年级/班级：2011 级 2013—2014 学年第二学期 课程名称 通信原理 指导教师 杨育捷 本组成员 学号姓名 实验地点 计科楼501 实验时间 周二5-6 节 项目名称 数字基带信号与AMI/HDB3编译码 实验类型 验证性 一、实验目的 1、掌握单极性码、双极性码、归零码、非归零码等基带信号波形特点。 2、掌握AMI、HDB3 码的编码规则。 3、掌握从HDB3 码信号中提取位同步信号的方法。 4、掌握集中插入帧同步码同步时分复用信号的帧结构特点。 二、实验原理及方法 本实验使用数字信源模块和AMI/HDB3 编译码模块。 1、数字信源模块 本模块有以下信号测试点及输出点： • CLK 晶 振 信号测试点 • BS-OUT 信源位定 时信号测试点/输出点 • FS 信源帧定 时信号测试点 • NRZ-OUT(AK) NRZ 信号(绝 对 码AK) 测试点/输出点 • 晶 振 CRY：晶 体 ； U1：反 相 器 7404 • 并行码产生器 K1、K2、K3：8 位手动开关，从左到右依次与帧同步码、数据1、数据2 相 对 应； 发光二极管：左起分别与一帧中的24 位代码相 对 应 • 八选一 U5、U6、U7：8 位数据选择器 4512 而分频器 、三选一、倒相 器 、抽样等单元由 一片 CPLD（ Altera 公 司 的EPM7064 芯 片 或 其 全 兼 容 芯 片 － ATMEL 公 司 的ATF1504AS） 完 成。 2. AMI/HDB3 编译码模块 本模块的原理框 图 如 图 1.6 所 示 ，电 原理图 如 图 1.7 所 示 ，图 中NRZ-IN 接河南师范大学计算机与信息工程学院 信源模块的输出信号NRZ-OUT，BS-IN 接信源模块的输出位定时信号BS-OUT，它们已在印刷电路板上连通。模块内部使用+5V 和-5V 电压，其中-5V 电压由-12V电源经三端稳压器7905 变换得到。本模块有以下信号测试点： • NRZ 译码器输出信号测试点 • BS-R 锁相环输出的位同步信号测试点 • AMI-HDB3 编码器输出信号测试点 • BPF 带通滤波器输出信号测试点 • DET 整流器输出信号测试点 三、实验内容及步骤 1、熟悉数字信源模块和AMI/HDB3 编译码模块的工作原理，接好电源线，打开实验设备电源开关。 2、用示波器观察数字信源模块上的各种信号波形。 将示波器置于外同步触发状态，用信源模块的FS 信号作为示波器的外同步触发信号。示波器探头的地线接在信源模块的GND ...
