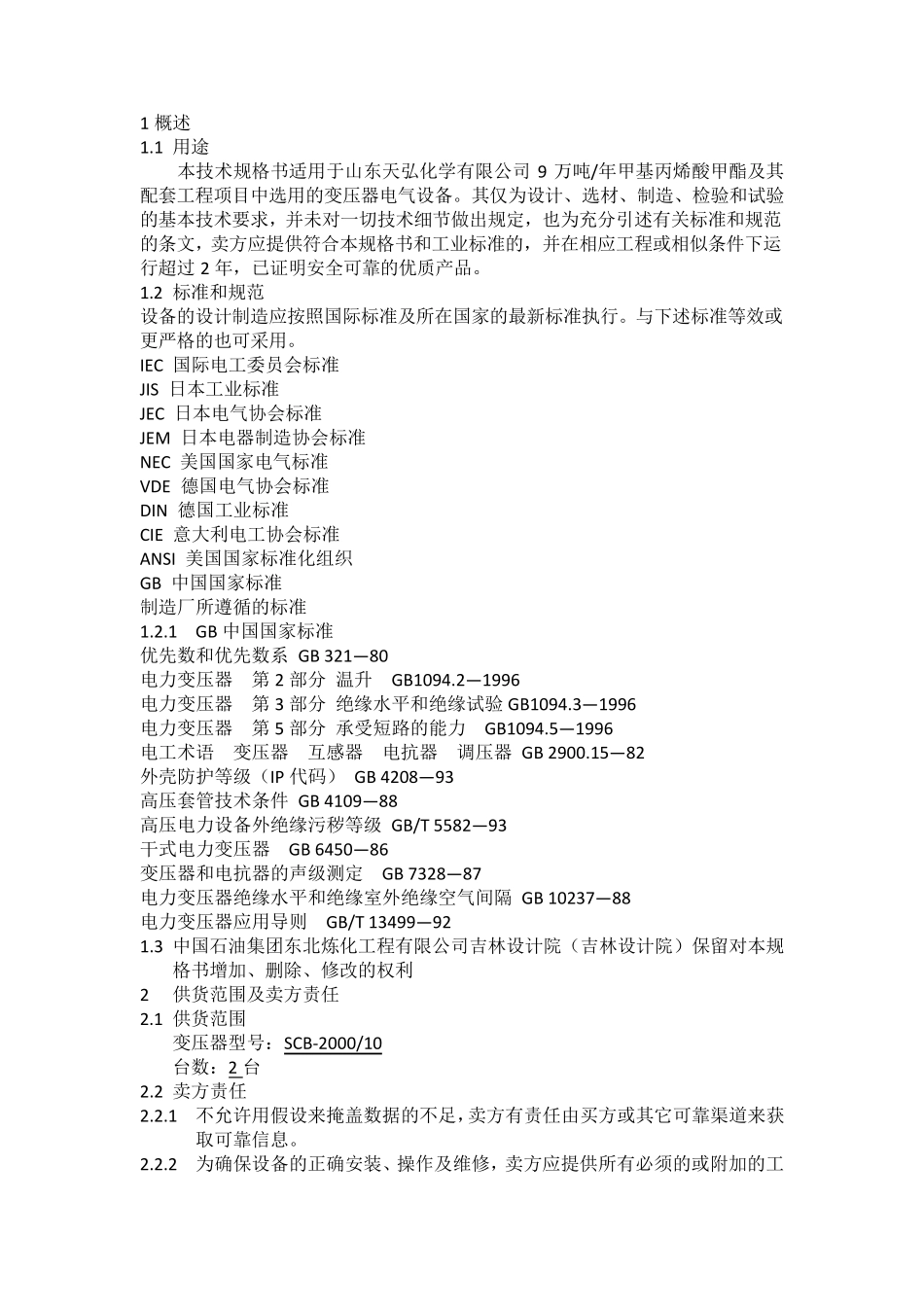

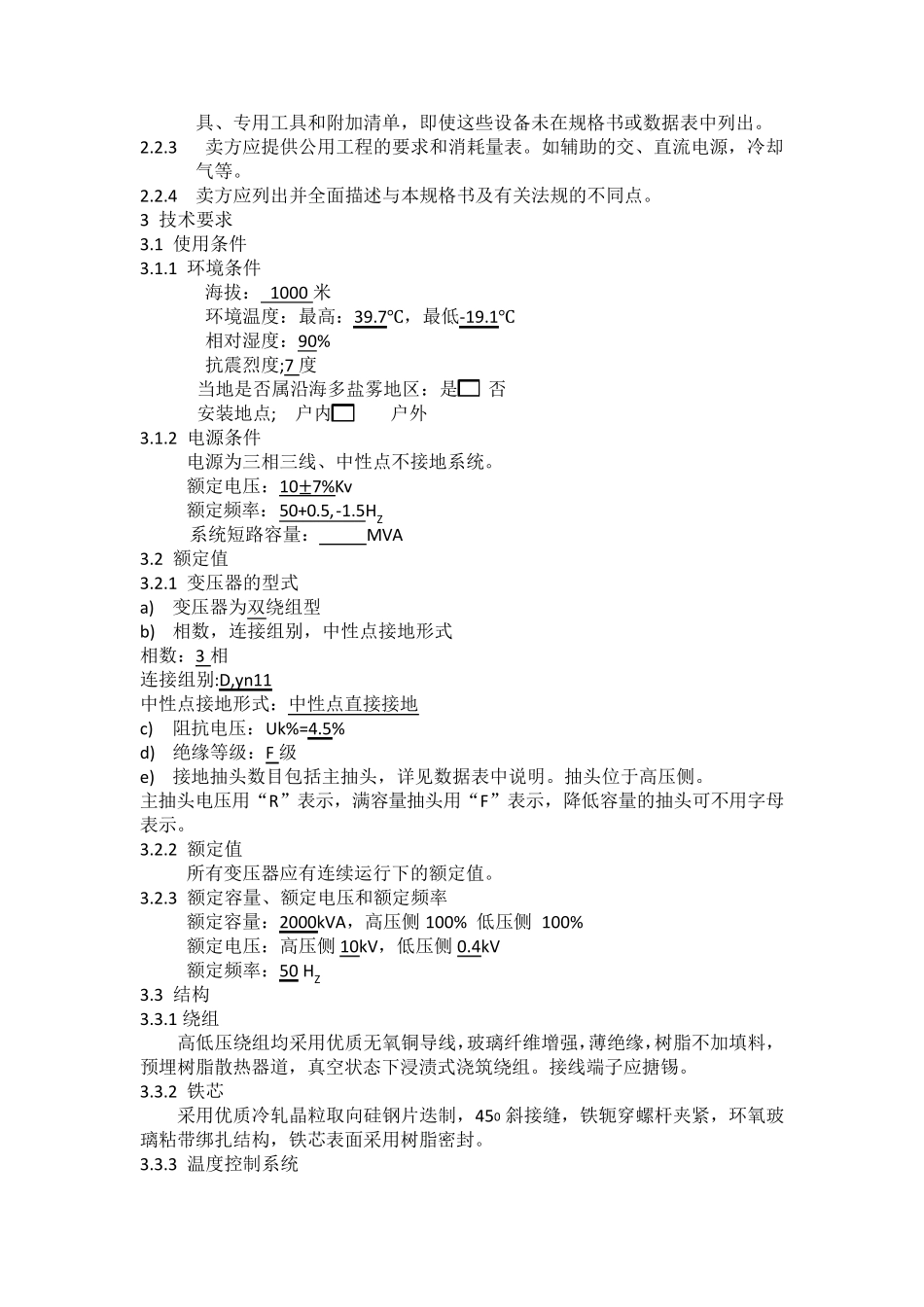

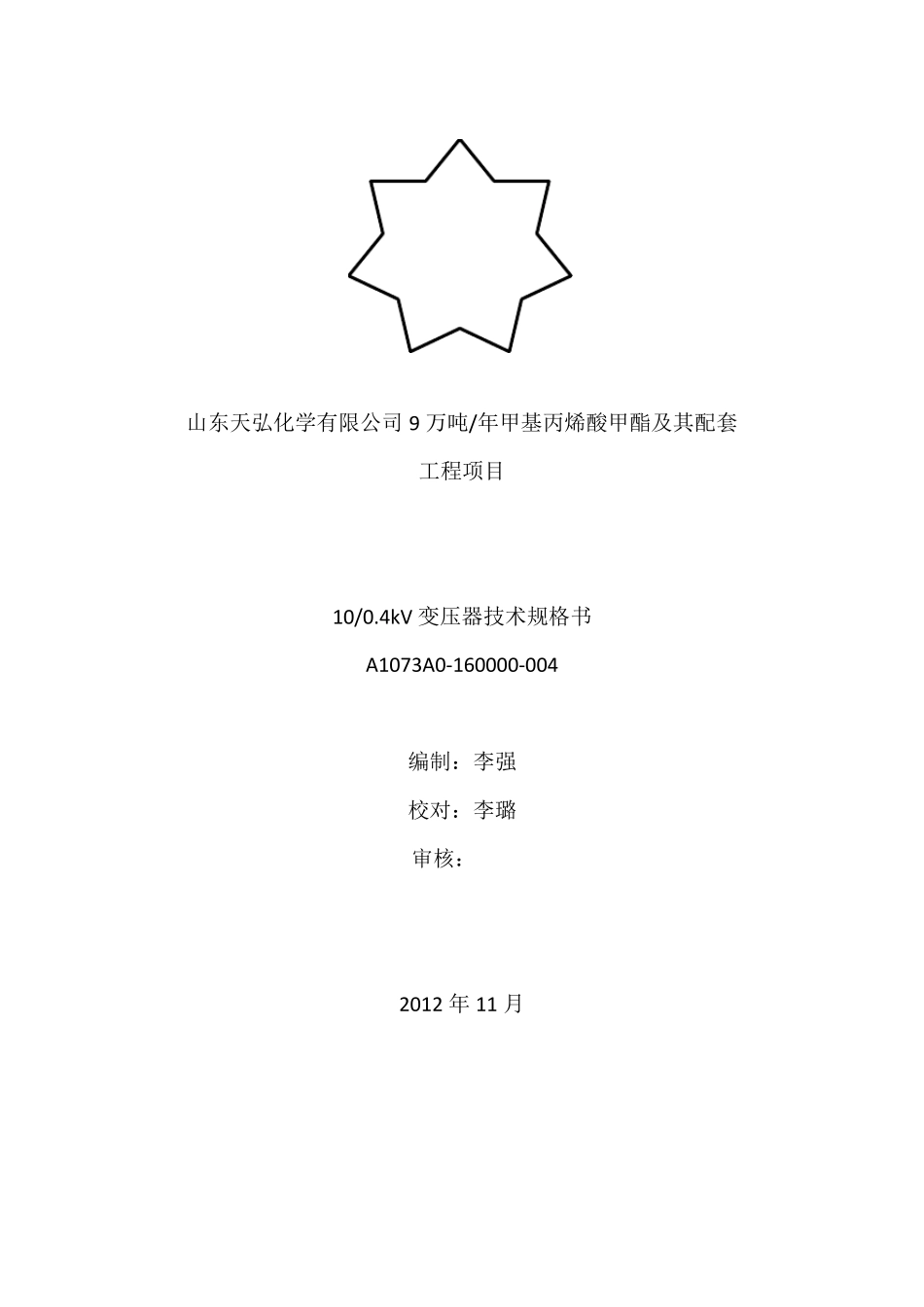

山东天弘化学有限公司9 万吨/年甲基丙烯酸甲酯及其配套 工程项目 10/0.4kV 变压器技术规格书 A1073A0-160000-004 编制：李强 校对：李璐 审核： 2012 年 11 月 1 概述 1.1 用途 本技术规格书适用于山东天弘化学有限公司9 万吨/年甲基丙烯酸甲酯及其配套工程项目中选用的变压器电气设备。其仅为设计、选材、制造、检验和试验的基本技术要求，并未对一切技术细节做出规定，也为充分引述有关标准和规范的条文，卖方应提供符合本规格书和工业标准的，并在相应工程或相似条件下运行超过 2 年，已证明安全可靠的优质产品。 1.2 标准和规范 设备的设计制造应按照国际标准及所在国家的最新标准执行。与下述标准等效或更严格的也可采用。 IEC 国际电工委员会标准 JIS 日本工业标准 JEC 日本电气协会标准 JEM 日本电器制造协会标准 NEC 美国国家电气标准 VDE 德国电气协会标准 DIN 德国工业标准 CIE 意大利电工协会标准 ANSI 美国国家标准化组织 GB 中国国家标准 制造厂所遵循的标准 1.2.1 GB 中国国家标准 优先数和优先数系 GB 321— 80 电力变压器 第 2 部分 温升 GB1094.2— 1996 电力变压器 第 3 部分 绝缘水平和绝缘试验 GB1094.3— 1996 电力变压器 第 5 部分 承受短路的能力 GB1094.5— 1996 电工术语 变压器 互感器 电抗器 调压器 GB 2900.15— 82 外壳防护等级（IP 代码） GB 4208— 93 高压套管技术条件 GB 4109— 88 高压电力设备外绝缘污秽等级 GB/T 5582— 93 干式电力变压器 GB 6450— 86 变压器和电抗器的声级测定 GB 7328— 87 电力变压器绝缘水平和绝缘室外绝缘空气间隔 GB 10237— 88 电力变压器应用导则 GB/T 13499— 92 1.3 中国石油集团东北炼化工程有限公司吉林设计院（吉林设计院）保留对本规格书增加、删除、修改的权利 2 供货范围及卖方责任 2.1 供货范围 变压器型号：SCB-2000/10 台数：2 台 2.2 卖方责任 2.2.1 不允许用假设来掩盖数据的不足，卖方有责任由买方或其它可靠渠道来获取可靠信息。 2.2.2 为确保设备的正确安装、操作及维修，卖方应提供所有必须的或附加的工具、专用工具和附加清单，即使这些设备未在规格书或数据表中列出。 2.2.3 卖方应提供公用工程的要求和消耗量表。如辅助的交、直流电源，冷却气等。 2.2.4 卖方应列出并全面描述与本规格书及有关法规的不同点。 3 技术要求...
