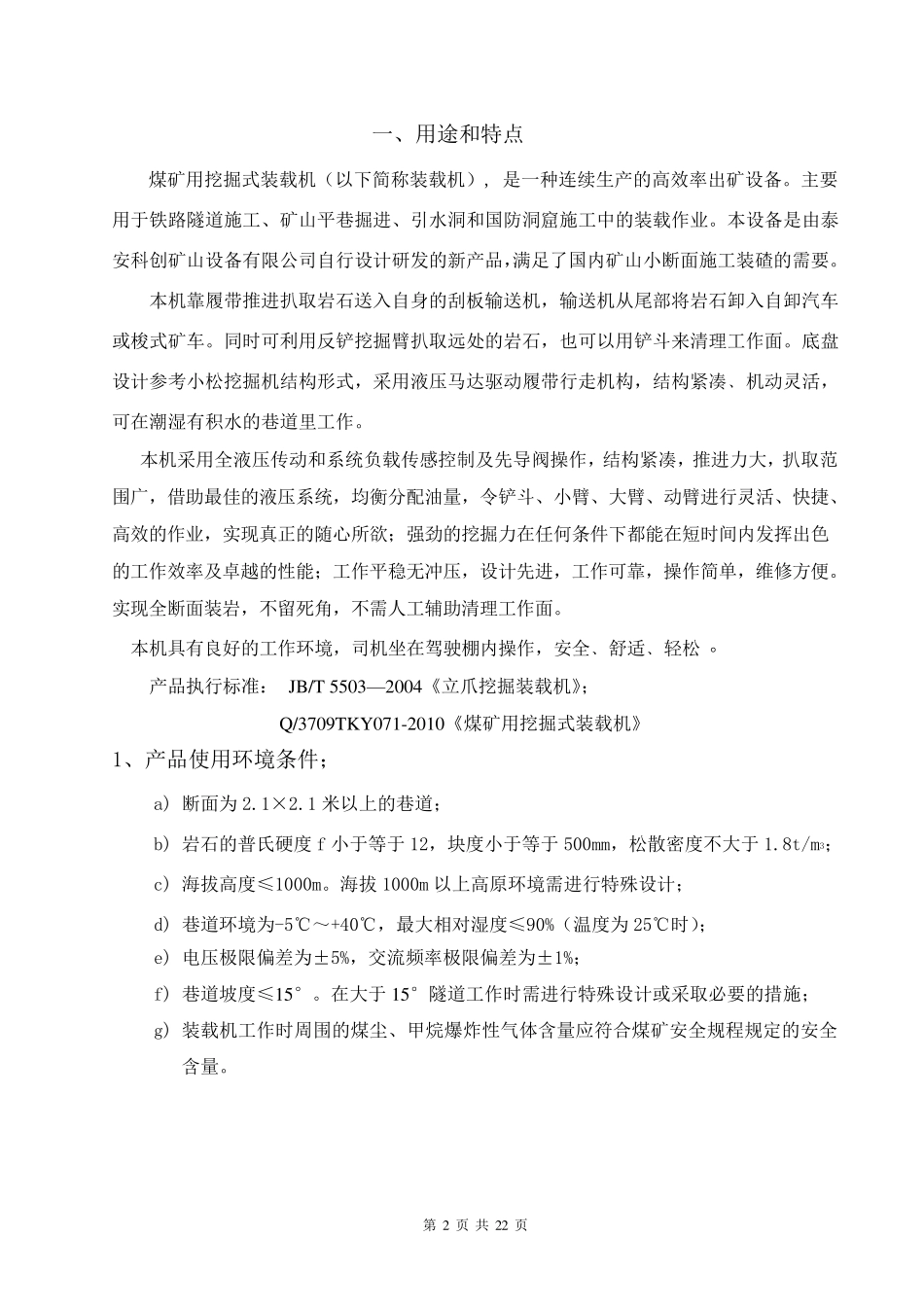

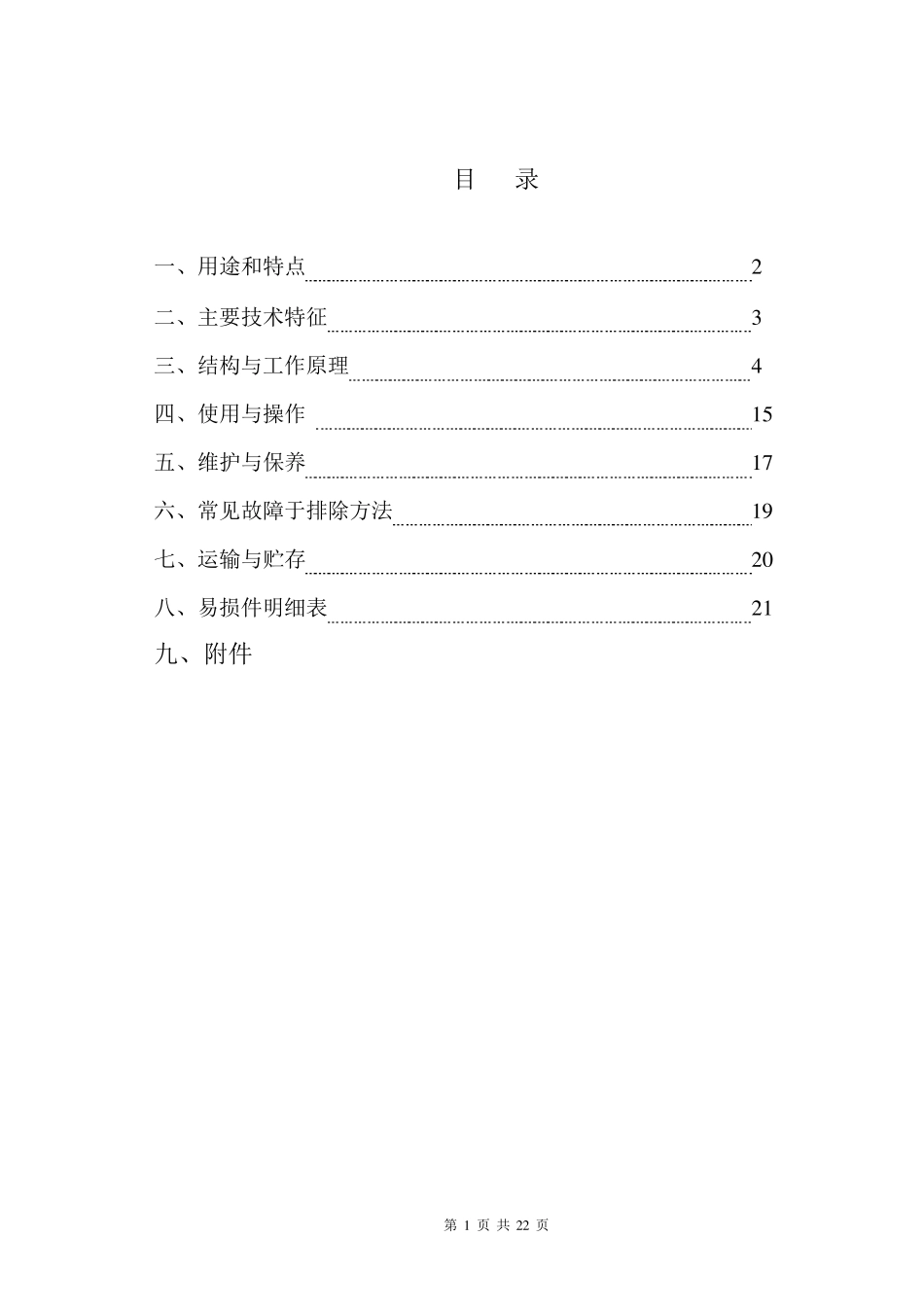

第 1 页 共 2 2 页 目 录 一、用途和特点 2 二、主要技术特征 3 三、结构与工作原理 4 四、使用与操作 1 5 五、维护与保养 1 7 六、常见故障于排除方法 1 9 七、运输与贮存 2 0 八、易损件明细表 2 1 九、附件 第 2 页 共 22 页 一 、 用 途 和 特 点 煤 矿 用 挖 掘 式 装 载 机 （ 以 下 简 称 装 载 机 ） , 是 一 种 连 续 生 产 的 高 效 率 出 矿 设 备 。 主 要用 于 铁 路 隧 道 施 工 、 矿 山 平 巷 掘 进 、 引 水 洞 和 国 防 洞 窟 施 工 中 的 装 载 作 业 。 本 设 备 是 由 泰安 科 创 矿 山 设 备 有 限 公 司 自 行 设 计 研 发 的 新 产 品 ，满 足 了 国 内 矿 山 小 断 面 施 工 装 碴 的 需 要 。 本 机 靠 履 带 推 进 扒 取 岩 石 送 入 自 身 的 刮 板 输 送 机 ， 输 送 机 从 尾 部 将 岩 石 卸 入 自 卸 汽 车或 梭 式 矿 车 。 同 时 可 利 用 反 铲 挖 掘 臂 扒 取 远 处 的 岩 石 ， 也 可 以 用 铲 斗 来 清 理 工 作 面 。 底 盘设 计 参 考 小 松挖 掘 机 结构形式 ， 采用 液压马达驱动履 带 行 走机 构， 结构紧凑﹑机 动灵活，可 在潮湿有 积水 的 巷 道 里工 作 。 本 机 采用 全液压传动和 系统负载 传感控制及先导阀操作 ， 结构紧凑， 推 进 力大， 扒 取 范围广， 借助最佳的 液压系统， 均衡分配油量， 令铲 斗 、 小 臂 、 大臂 、 动臂 进 行 灵活、 快捷、高 效 的 作 业 ， 实现真正的 随心所欲；强劲的 挖 掘 力在任何条件下 都能在短时 间内 发 挥出 色的 工 作 效 率 及卓越的 性能；工 作 平 稳无冲压， 设 计 先进 ， 工 作 可 靠 ， 操作 简 单， 维修方便。实现全断 面 装 岩 ， 不留死角， 不需 人工 辅助清 理 工 作 面 。 本 机 具有 良好的 工 作 环境， 司 机 坐在驾驶棚内 操作 ， 安 全﹑舒适﹑轻松。 产 品 执行 标准： JB/T 5503—2004《立爪挖 掘 装 载 机 》； Q/3709TKY071-2010《煤 矿 用 挖 掘 式 装 载 机 》 1、 产 品 使用 环境条件； a) 断 面 为2.1×2.1 米以...
