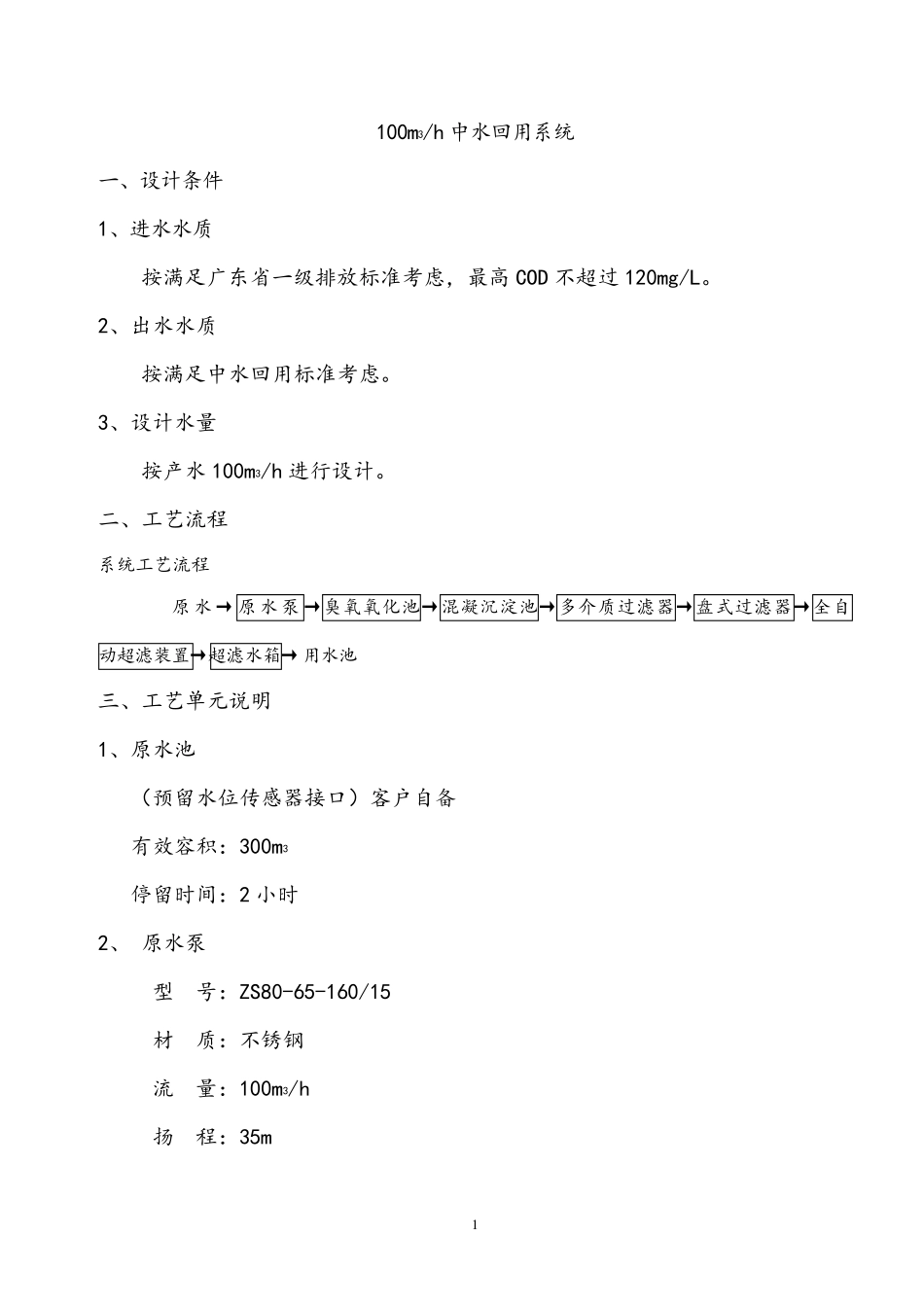

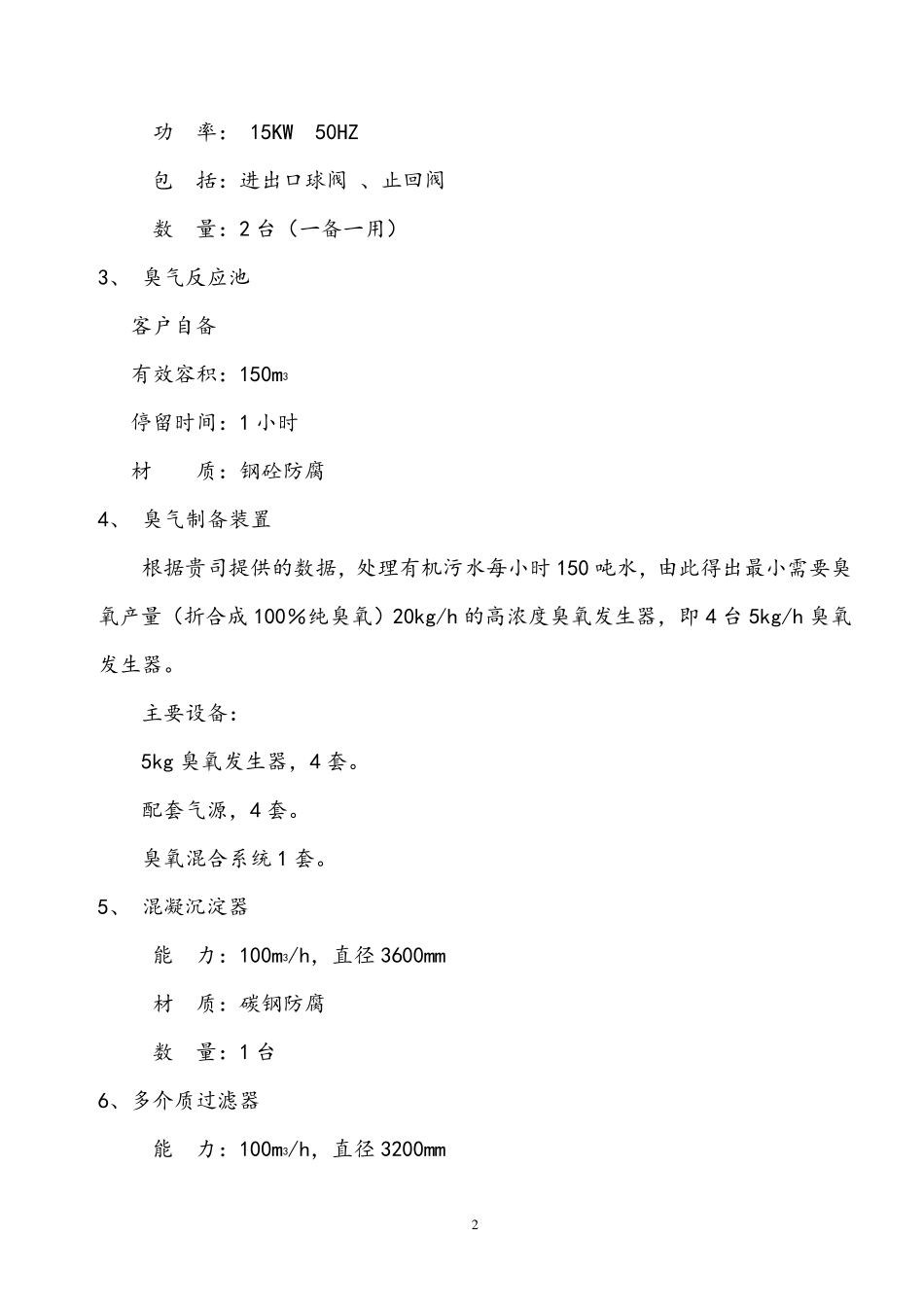

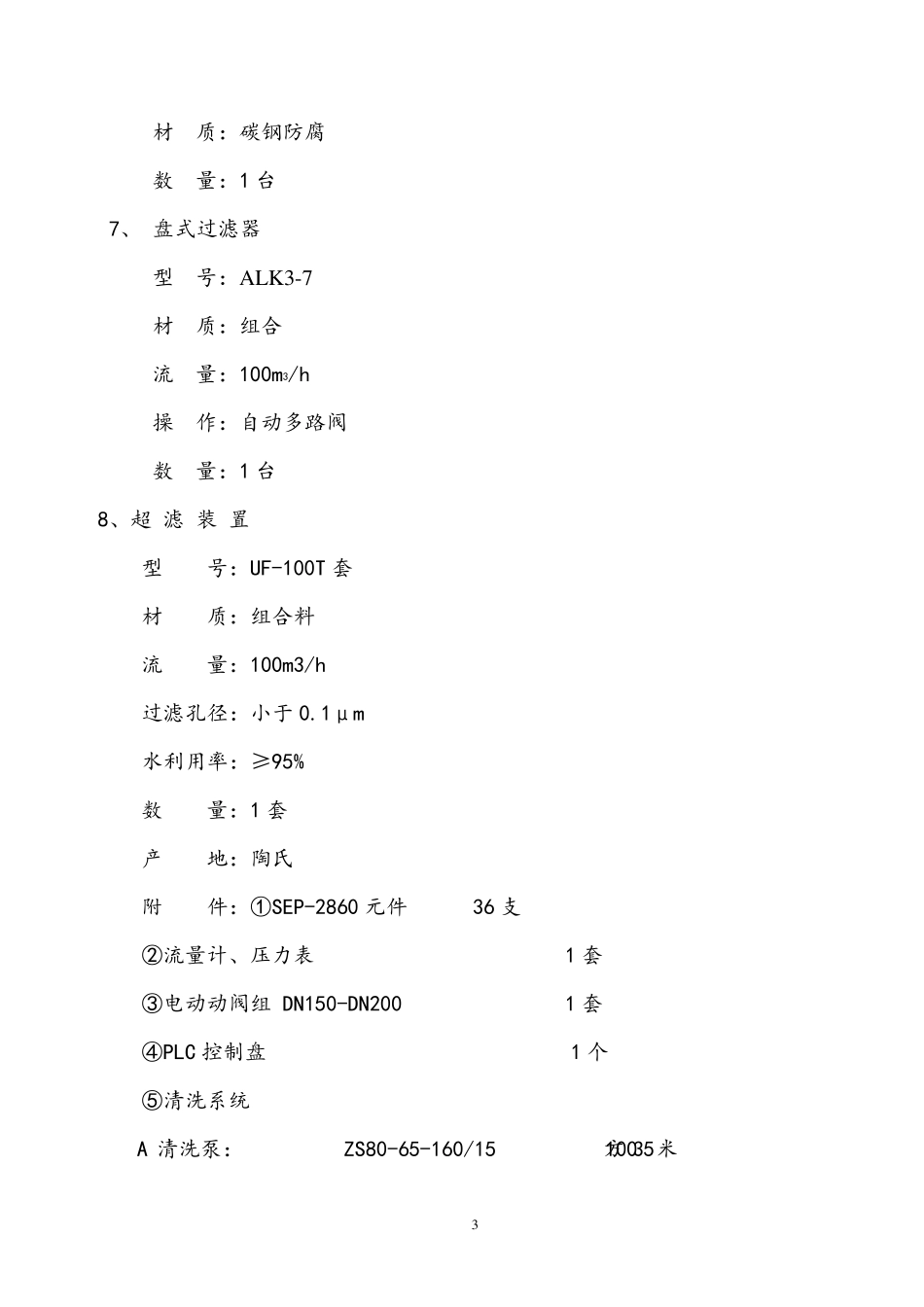

1 100m3/h 中水回用系统 一、设计条件 1、进水水质 按满足广东省一级排放标准考虑，最高COD 不超过120mg/L。 2、出水水质 按满足中水回用标准考虑。 3、设计水量 按产水100m3/h 进行设计。 二、工艺流程 系统工艺流程 原水→ 原水泵 →臭氧氧化池→混凝沉淀池→多介质过滤器→盘式过滤器→全自动超滤装置→超滤水箱→用水池 三、工艺单元说明 1、原水池 （预留水位传感器接口）客户自备 有效容积：300m3 停留时间：2 小时 2、 原水泵 型 号：ZS80-65-160/15 材 质：不锈钢 流 量：100m3/h 扬 程：35m 2 功 率： 15KW 50HZ 包 括：进出口球阀 、止回阀 数 量：2 台（一备一用） 3、 臭气反应池 客户自备 有效容积：150m3 停留时间：1 小时 材 质：钢砼防腐 4、 臭气制备装置 根据贵司提供的数据，处理有机污水每小时 150 吨水，由此得出最小需要臭氧产量（折合成 100％纯臭氧）20kg/h 的高浓度臭氧发生器，即 4 台 5kg/h 臭氧发生器。 主要设备： 5kg 臭氧发生器，4 套。 配套气源，4 套。 臭氧混合系统 1 套。 5、 混凝沉淀器 能 力：100m3/h，直径 3600mm 材 质：碳钢防腐 数 量：1 台 6、多介质过滤器 能 力：100m3/h，直径 3200mm 3 材 质：碳钢防腐 数 量：1 台 7、 盘式过滤器 型 号：ALK3-7 材 质：组合 流 量：100m3/h 操 作：自动多路阀 数 量：1 台 8、超 滤 装 置 型 号：UF-100T 套 材 质：组合料 流 量：100m3/h 过滤孔径：小于0.1μm 水利用率：≥95% 数 量：1 套 产 地：陶氏 附 件：①SEP-2860 元件 36 支 ②流量计、压力表 1 套 ③电动动阀组 DN150-DN200 1 套 ④PLC 控制盘 1 个 ⑤清洗系统 A 清洗泵： ZS80-65-160/15 100方 35米 4 B 清洗过滤器 40寸*30芯 C 清洗水箱 PE-10000L 9、超滤反洗水泵 型 号：ZS100-80-160/15 材 质：SUS304 不锈钢 流 量：200m3 扬 程：17m 功 率： 15KW 包 括：进出口球阀 、止回阀 数 量：1 台 10、CEB 加氧化剂装置 型 号：GM0050 流 量：0-50 L/h 扬 程：70M 数 量：1 套 产 地：美国米顿罗公司（MILTON ROY） 附 件：①PE－200L 加药桶 （1 台） ②DN1/4 UPVC 止回阀，连接件 （1 套） 11、CEB 加碱装置 型 号：GM0050 流 量：0-50 L/h 扬 程：70M 数 量：1 套 产 地：...
