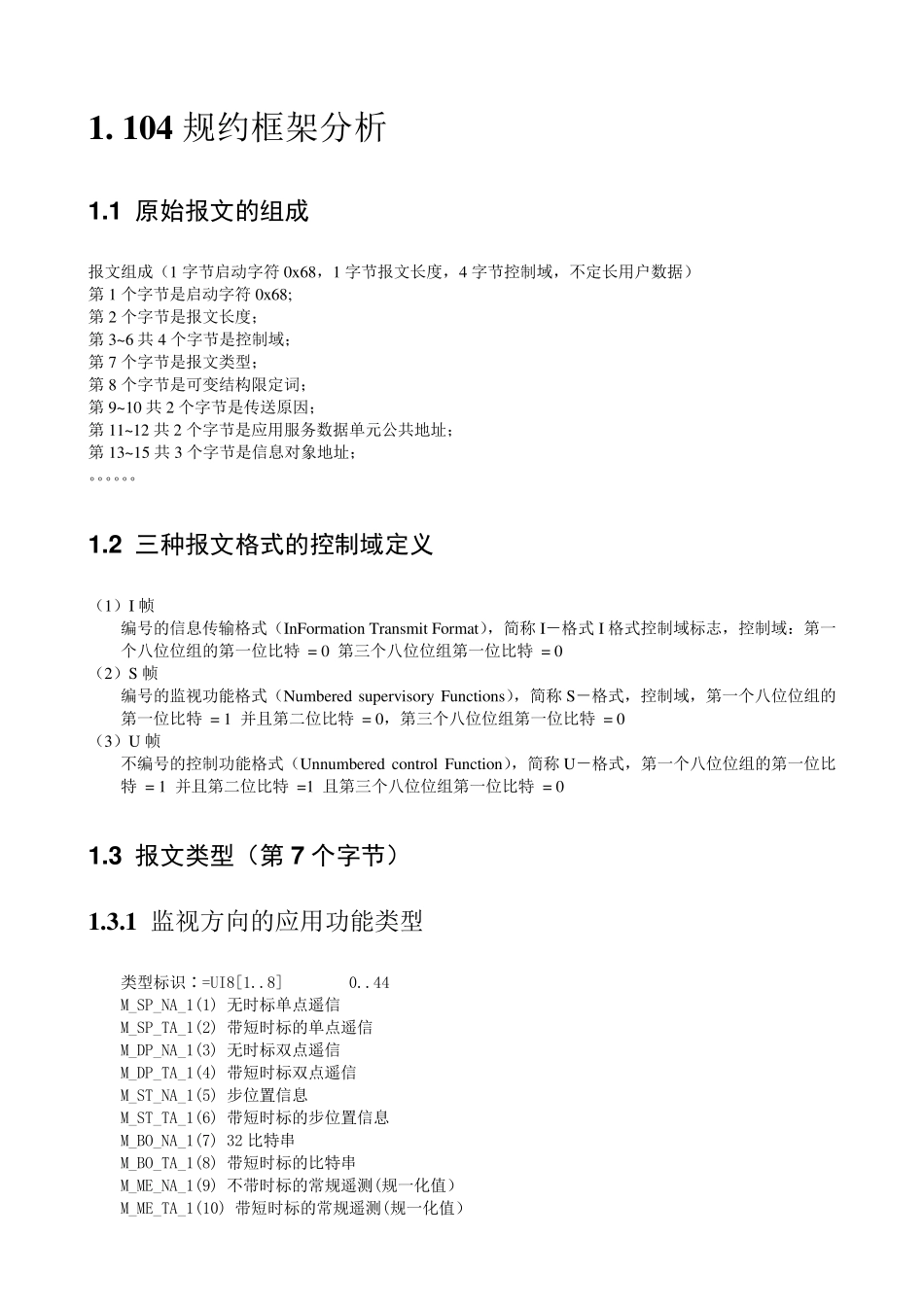

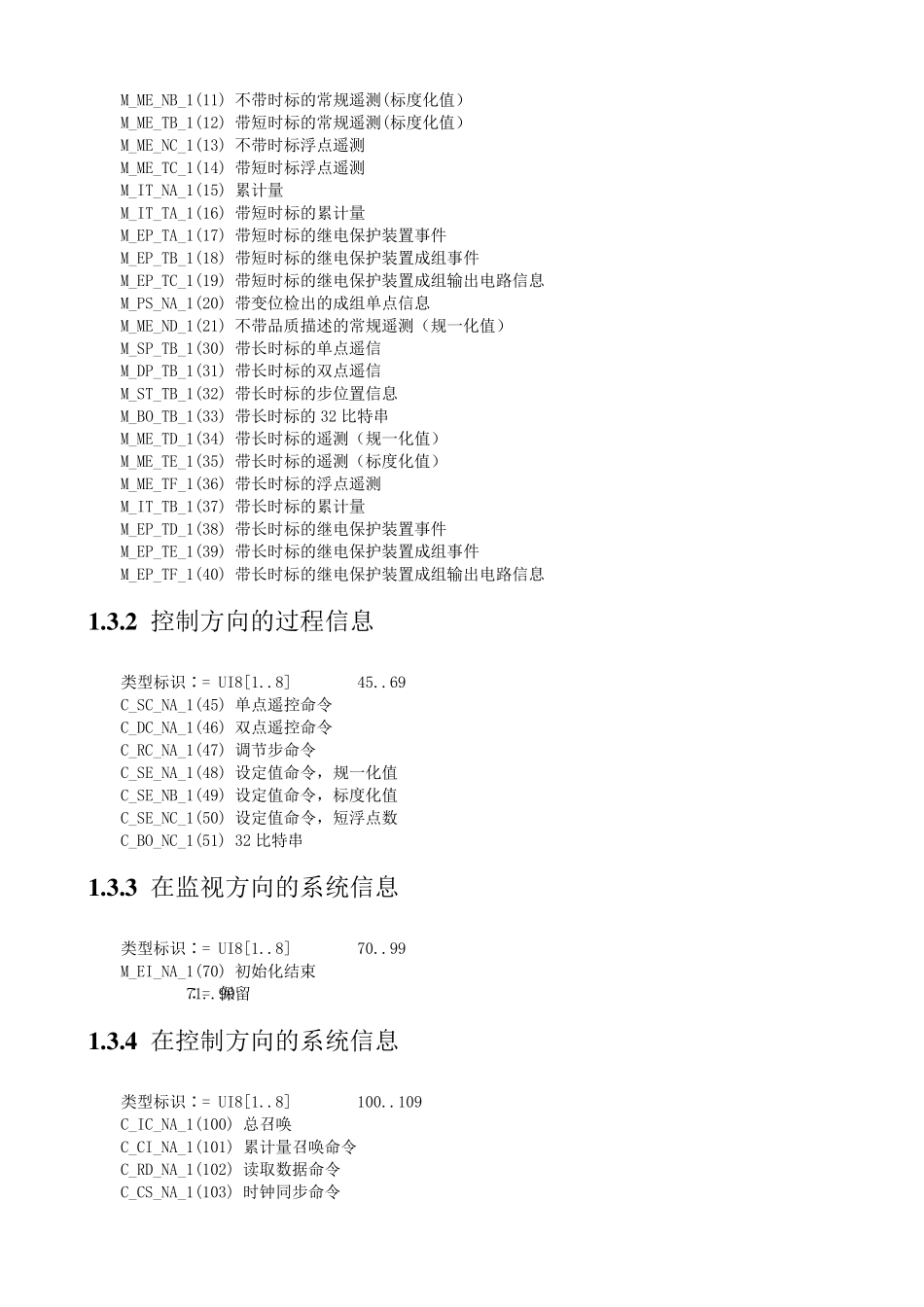

1 . 1 0 4 规约框架分析 1 .1 原始报文的组成 报文组成(1 字节启动字符0x68,1 字节报文长度,4 字节控制域,不定长用户数据) 第1 个字节是启动字符0x68; 第2 个字节是报文长度; 第3~6 共4 个字节是控制域; 第7 个字节是报文类型; 第8 个字节是可变结构限定词; 第9~10 共2 个字节是传送原因; 第11~12 共2 个字节是应用服务数据单元公共地址; 第13~15 共3 个字节是信息对象地址; 。。。。。。 1 .2 三种报文格式的控制域定义 (1)I 帧 编号的信息传输格式(InFormation Transmit Format),简称I-格式I 格式控制域标志,控制域:第一个八位位组的第一位比特 = 0 第三个八位位组第一位比特 = 0 (2)S 帧 编号的监视功能格式(Numbered supervisory Functions),简称S-格式,控制域,第一个八位位组的第一位比特 = 1 并且第二位比特 = 0,第三个八位位组第一位比特 = 0 (3)U 帧 不编号的控制功能格式(Unnumbered control Function),简称U-格式,第一个八位位组的第一位比特 = 1 并且第二位比特 =1 且第三个八位位组第一位比特 = 0 1 .3 报文类型(第 7 个字节) 1 .3 .1 监视方向的应用功能类型 类型标识∶=UI8[1..8]<0..44> M_SP_NA_1(1) 无时标单点遥信 M_SP_TA_1(2) 带短时标的单点遥信 M_DP_NA_1(3) 无时标双点遥信 M_DP_TA_1(4) 带短时标双点遥信 M_ST_NA_1(5) 步位置信息 M_ST_TA_1(6) 带短时标的步位置信息 M_BO_NA_1(7) 32 比特串 M_BO_TA_1(8) 带短时标的比特串 M_ME_NA_1(9) 不带时标的常规遥测(规一化值) M_ME_TA_1(10) 带短时标的常规遥测(规一化值) M_ME_NB_1(11) 不带时标的常规遥测(标度化值) M_ME_TB_1(12) 带短时标的常规遥测(标度化值) M_ME_NC_1(13) 不带时标浮点遥测 M_ME_TC_1(14) 带短时标浮点遥测 M_IT_NA_1(15) 累计量 M_IT_TA_1(16) 带短时标的累计量 M_EP_TA_1(17) 带短时标的继电保护装置事件 M_EP_TB_1(18) 带短时标的继电保护装置成组事件 M_EP_TC_1(19) 带短时标的继电保护装置成组输出电路信息 M_PS_NA_1(20) 带变位检出的成组单点信息 M_ME_ND_1(21) 不带品质描述的常规遥测(规一化值) M_SP_TB_1(30) 带长时标的单点遥信 M_DP_TB_1(31) 带长时标的双点遥信 M_ST_TB_1(32) 带长时标的步位置信息 M_BO_TB_1(33) 带长时标的32 比特串 M_ME_TD_1(34)...
