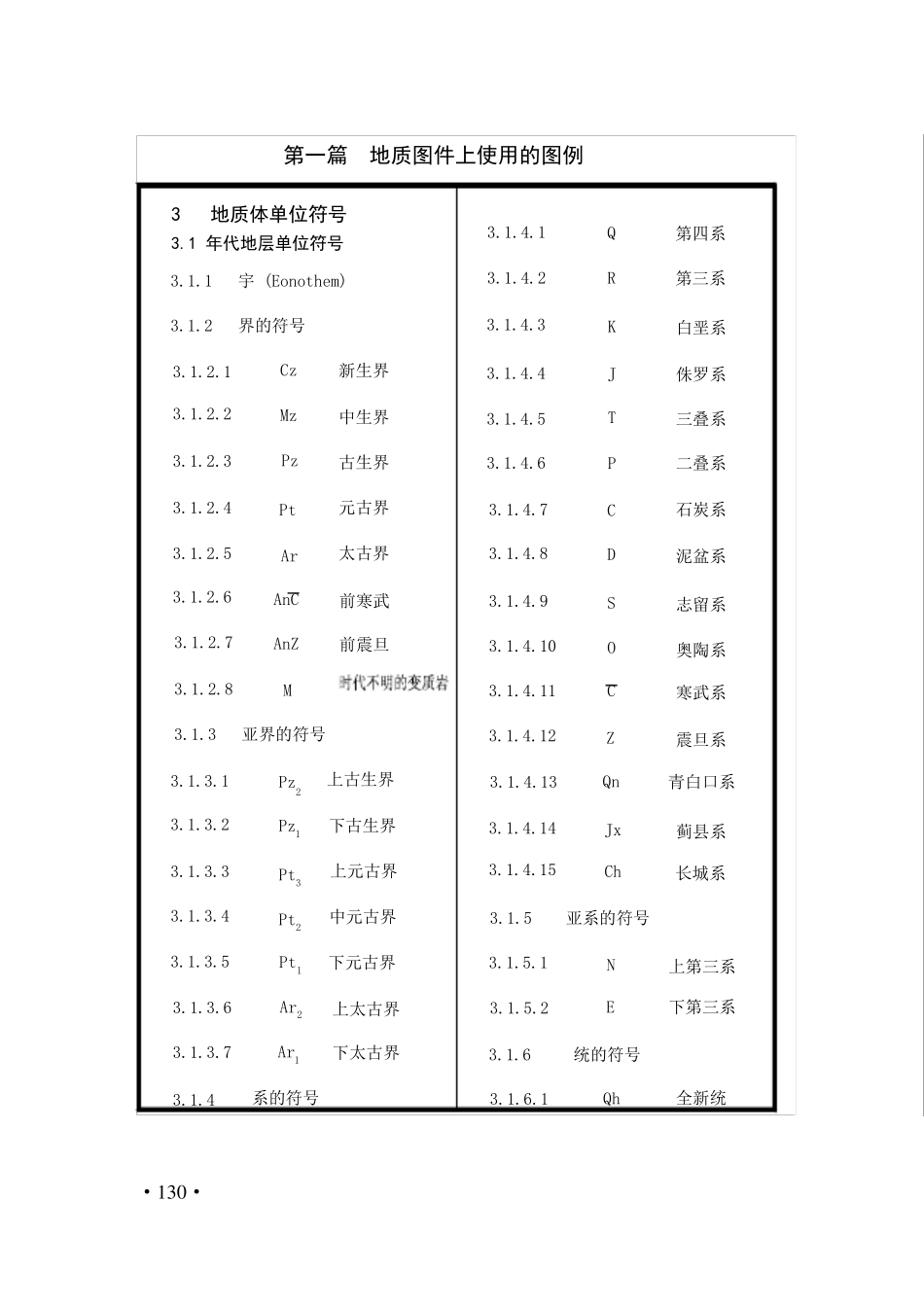

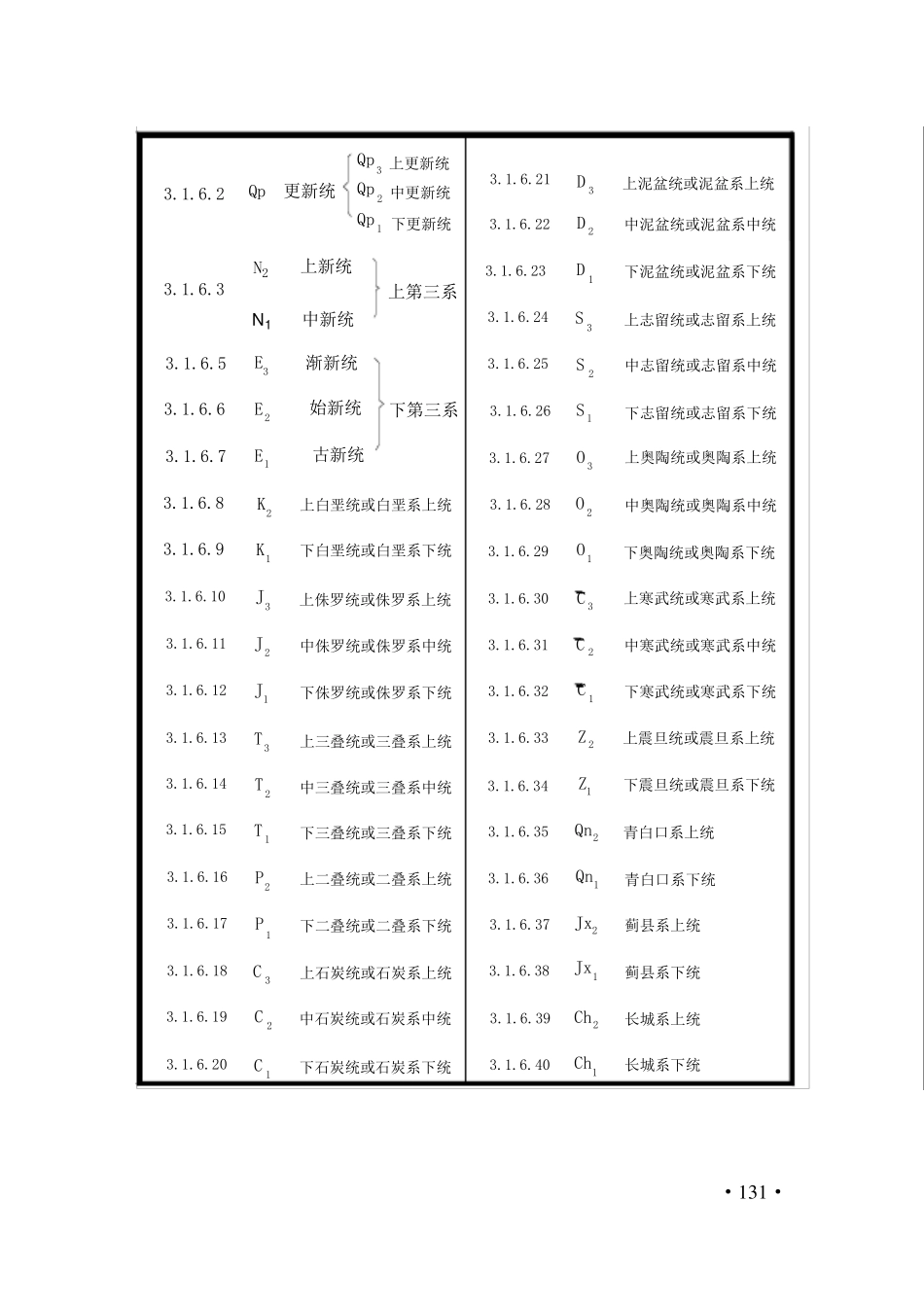

·1 2 9 · 1-8 区 域 地 质 图 图 例 为适应地质工作改革深化和加快地质制图工作规范化、标准化和计算机使用的需要,制定了这一套标准的符号和花纹,以利地质工作或其它技术、科学、经济领域等部门使用。1 主题内容与适用范围 本标准规定了1:50000区域地质图件(包括详图、平面图、地质柱状图、地质横切剖面图、矿产图、成矿规律及预测图等)上,地层年代单位符号、岩石和矿物符号、各类矿产的矿床、矿点符号等的表示方法总则。 本标准适用于1:50000区域地质调查、野外填图及室内编图。对其它比例尺的地质图件表示符号和花纹也可参照使用。 本标准不包括城市地区1:50000区域地质调查工作的特殊要求内容和以岩石地层单位制图即组图上的岩石地层单位符号。2 表示方法的原则2.1 为了地质制图不同目的的需要,应在相应的地质图件上,表示需要的花纹和符号。2.2 表示岩石和矿物花纹采用黑色(或着色)或漏空花纹符号,但其花纹符号的原意不变。2.3 岩石和矿物花纹的表现形式与岩石的分类命名紧密相关,往往侧重岩石中的某些特征。本标准只列出较常见的各类不同的岩石分类主 要岩石类型 。2.4 在制定岩石和矿物花纹符号时 ,遵 守 下 列原则:2.4.1 注 意各种 符号的系 统 性 、通 用性 ,在同一图件上,一种 符号只能 代表一种 内容含 意。2.4.2 对长 期 习 惯 通 用的符号,如 无 原则性 错 误 ,尽 量 保 留 ,但对长 期 以讹 传 讹 的符号,经查证 重新 拟 定其含 意。2.4.3 设 计的各种 花纹尽 量 作到 含 意确 切,简 单清 晰 ,便 于绘 制。2.5 使用本标准中没 有 涉 及到 的内容时 ,可在本标准规定的原则范围内,根 据 具 体 情 况 ,改革、创 新 、设 计花纹符号,但绝 不能 改变已设 计的花纹符号之 含 意。2.6 本标准年代地层单位中的长 城(Ch)、蓟 县 (Jx)、青 白 口 (Qn)三个 系 的符号,不同于国 际 上公 认 系 的符号标准。(GB 958-89)(1:50000)国 家 技术监 督 局 1989-02-22发 布1989-10-01实 施 ·1 3 0 · 第一篇 地质图件上使用的图例3 地质体单位符号3.1 年代地层单位符号3.1.4.33.1.4.63.1.4.93.1.4.103.1.4.113.1.4.53.1.4.13K3.1.4.43.1.4.73.1.4.8P二叠系CD泥盆系O奥陶系3.1.4.12Z震旦系白垩系J侏罗系T三叠系石炭系S志留系C寒武系Qn青白口系3.1.4.143.1.4.153.1.5 亚系的符号Ch长城系Jx蓟县系3...
