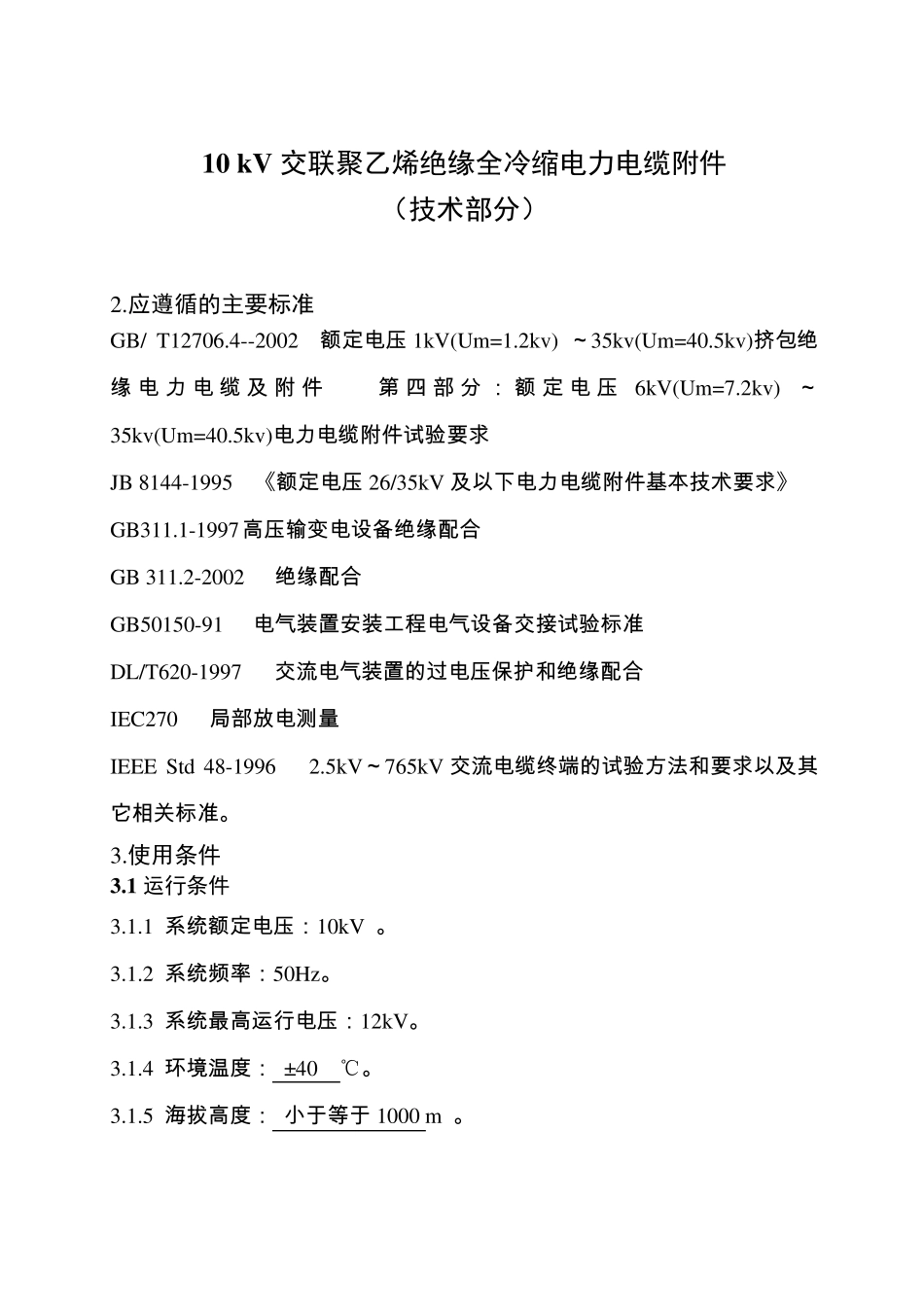

10kV冷缩电缆附件(技术部分)new_第1页
1/9

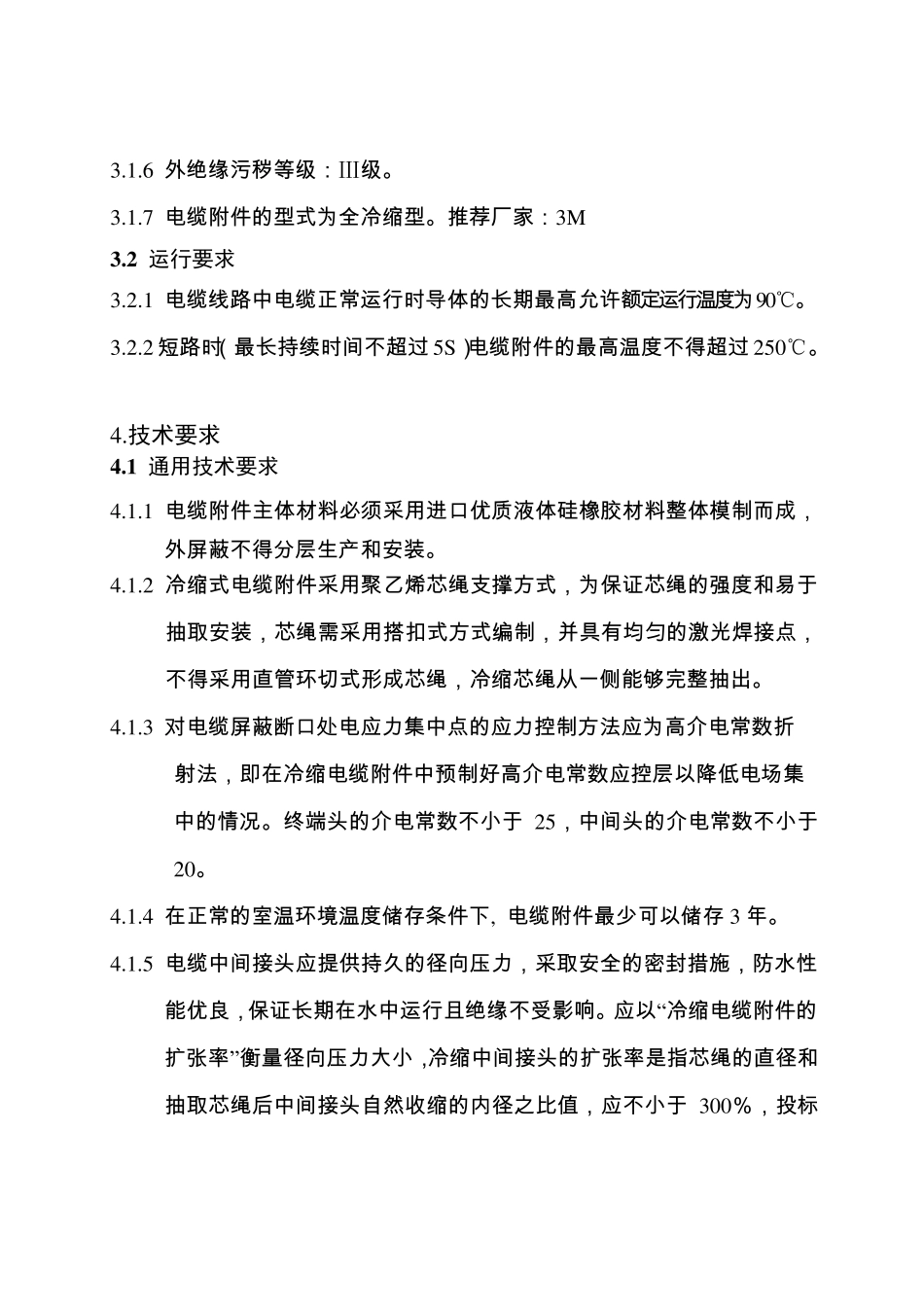

10kV冷缩电缆附件(技术部分)new_第2页
2/9

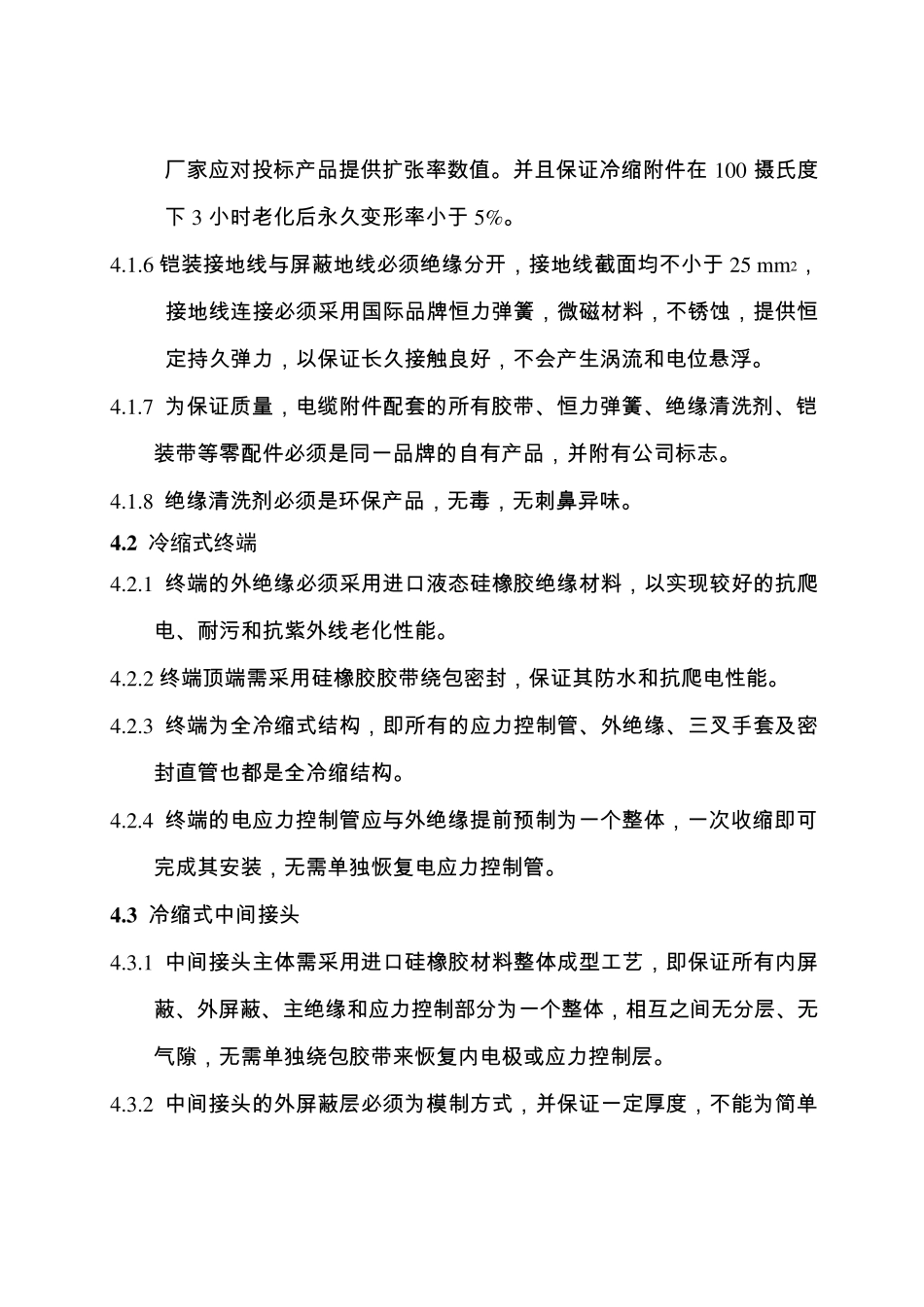

10kV冷缩电缆附件(技术部分)new_第3页
3/9
10 kV 交联聚乙烯绝缘全冷缩电力电缆附件 (技术部分) 2.应遵循的主要标准 GB/ T12706.4--2002 额 定 电 压 1kV(Um=1.2kv) ~ 35kv(Um=40.5kv)挤 包 绝缘 电 力 电 缆 及 附 件 第 四 部 分 : 额 定 电 压6kV(Um=7.2kv) ~35kv(Um=40.5kv)电 力 电 缆 附 件 试 验 要 求 JB 8144-1995 《 额 定 电 压 26/35kV 及 以 下 电 力 电 缆 附 件 基 本 技 术 要 求 》 GB311.1-1997 高 压 输 变 电 设 备 绝 缘 配 合 GB 311.2-2002 绝 缘 配 合 GB50150-91 电 气 装 置 安 装 工 程 电 气 设 备 交 接 试 验 标 准 DL/T620-1997 交 流 电 气 装 置 的 过 电 压 保 护 和 绝 缘 配 合 IEC270 局 部 放 电 测 量 IEEE Std 48-1996 2.5kV~ 765kV 交 流 电 缆 终 端 的 试 验 方 法 和 要 求 以 及 其它 相 关 标 准 。 3.使用条件 3.1 运行条件 3.1.1 系统额 定 电 压 : 10kV 。 3.1.2 系统频率: 50Hz。 3.1.3 系统最高 运行电 压 : 12kV。 3.1.4 环境温度: ±40 ℃。 3.1.5 海拔高 度: 小于等于 1000 m 。 3.1.6 外 绝 缘 污 秽 等 级 : Ⅲ级 。 3.1.7 电缆附件的型式为全冷缩型。推荐厂家: 3M 3 .2 运行要求 3.2.1 电缆线路中电缆正常运行时导体的长期最高允许额定运行温度为90℃。 3.2.2 短路时(最长持续时间不超过 5S)电缆附件的最高温度不得超过 250℃。 4.技术要求 4 .1 通用技术要求 4.1.1 电缆附件主体材料必须采用进口优质液体硅橡胶材料整体模制而成,外 屏蔽不得分层生产和安装。 4.1.2 冷缩式电缆附件采用聚乙烯芯绳支撑方式,为保证芯绳的强度和易于抽取安装,芯绳需采用搭扣式方式编制,并具有均匀的激光焊接点,不得采用直管环切式形成芯绳,冷缩芯绳从一侧能够完整抽出。 4.1.3 对电缆屏蔽断口处电应力集中点的应力控制方法应为高介电常数折 射法,即在冷缩电缆附件中预制好高介电常数应控层以降低电场集 中的情况。终端头的介电常数不小于 25,中间头的介电常数不小于20。 4.1.4 在正常的室温环境温度储存条件下, 电缆附件最少可以储存 3 年。 4.1.5 电缆中间接头应提供持久的径向压力,采取安全的密封措施,防水性能优良,保证长期在水中运行且绝 缘 不受影响。应以“冷缩电缆...
