10kV变压器安装施工方案VIP免费

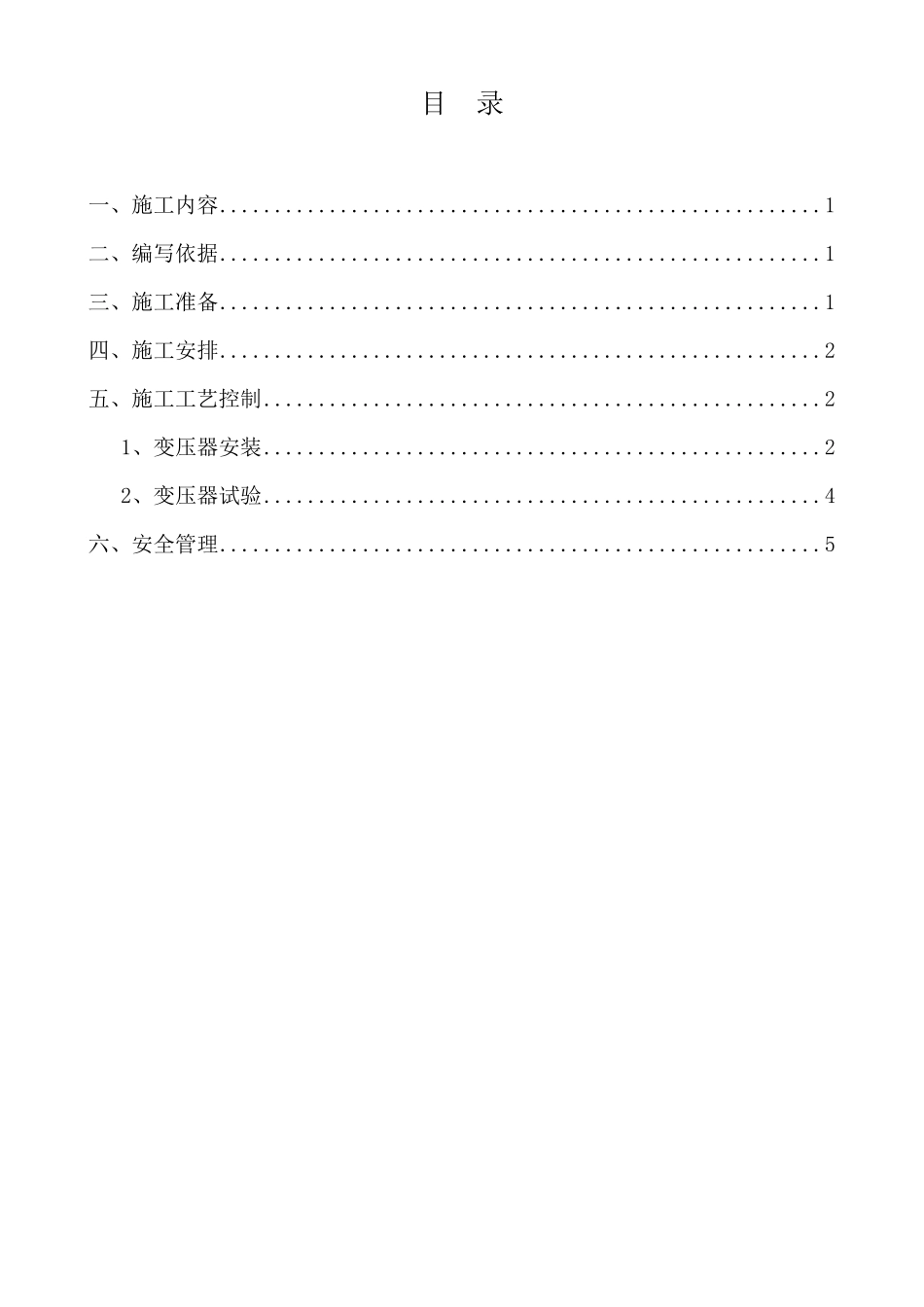

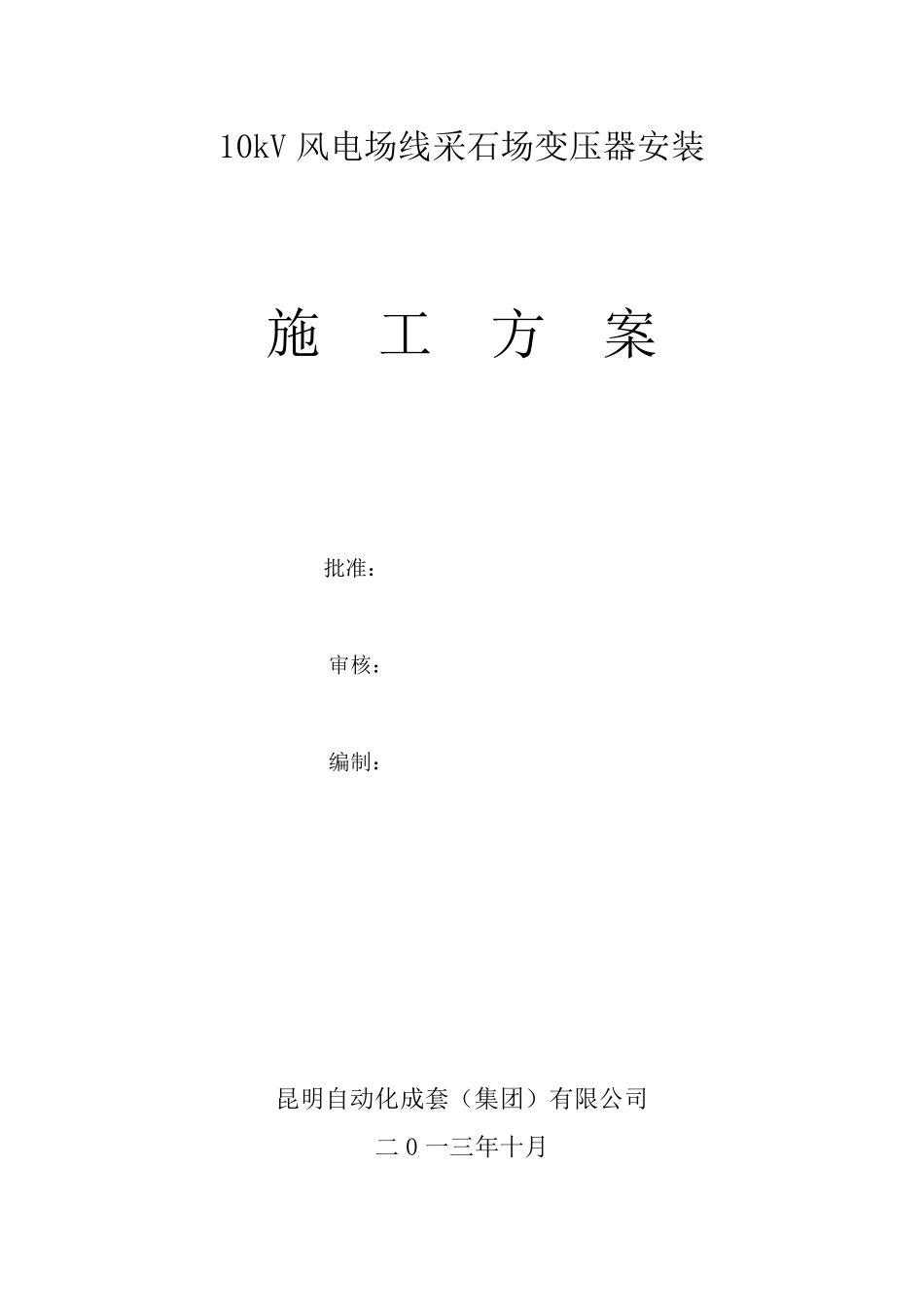

10kV 风电场线采石场变压器安装 施 工 方 案 批准： 审核： 编制： 昆明自动化成套（集团）有限公司 二0 一三年十月 目 录 一、施工内容 ....................................................... 1 二、编写依据 ....................................................... 1 三、施工准备 ....................................................... 1 四、施工安排 ....................................................... 2 五、施工工艺控制 ................................................... 2 1、变压器安装 ................................................... 2 2、变压器试验 ................................................... 4 六、安全管理 ....................................................... 5 1 10kV 风电场线变压器安装施工方案 一、施工内容 1、 安装250KVA 的室内变压器1 台及附件; 2、 变压器调试。 二、编写依据 1、 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148—1990 2 、 《电气装置安装工程质量检验及评定规程第 3 部分：电力变压器、油浸电抗器、互感器施工质量检验》DL/T 5161.3—2002 3、 《电气装置安装工程高压电器施工及验收规范》GBJ 147—1990 4、 《电气装置安装工程母线装置施工及验收规范》GBJ 149—1990 5、 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171—1992 6、 《电气装置安装工程电气设备交接试验标准》GB 50150—2006 7、 《南方电网工程施工工艺控制规范》Q/CSG 11105—2008 三、施工准备 1 、 施工现场作业环境已达到开工条件 （1） 工程所需的变压器、母线等施工材料已到位，施工图纸、厂家安装说明书等技术资料齐全； （2） 开工所需的施工技术人员、机具齐全； （3） 配电房已经验收合格，满足电气安装条件。 （4）施工现场的作业环境满足变压器的吊装。 2 2 、 施 工 机 具 配 备 （ 1） 运 输 工 具 ： 1.75 吨 汽 车 1 辆 ； （ 2） 起 重 工 具 ： 8 吨 吊 车 1 辆 、 钢 丝 绳 、 手 索 8 条 、 长 索 6 条 ； （ 3） 施 工 机 具 ： 千 斤 顶 、 钢 管 、 冲 孔 机 、 手 拉 葫 芦 、 撬 棍 、 滚 杠 、 活 动 扳手 、 套 筒 扳 手 、...
