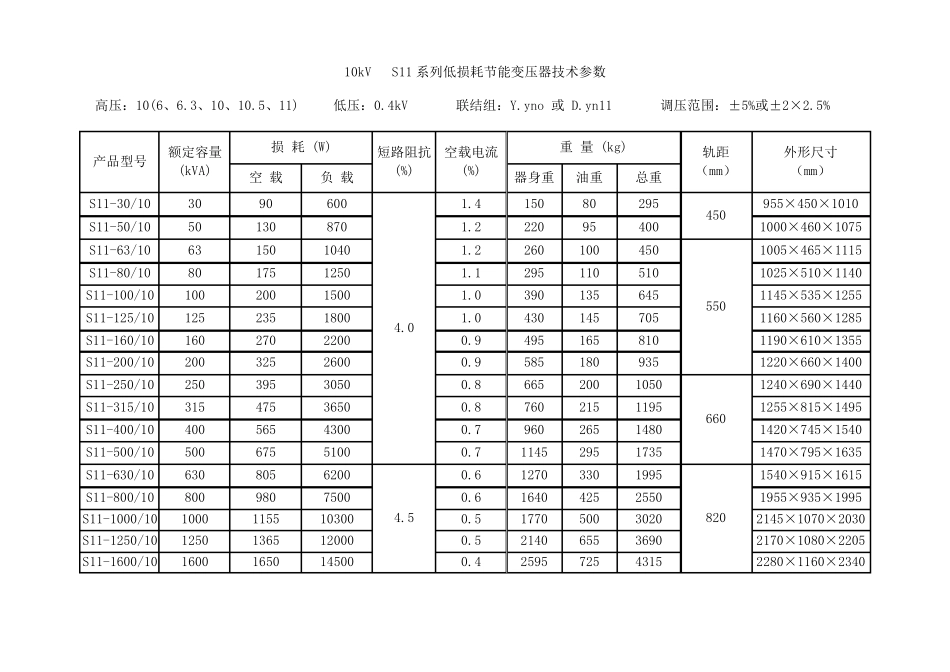

10kV S11 系列低损耗节能变压器技术参数 高压：10(6、6.3、10、10.5、11) 低压：0.4kV 联结组：Y.yno 或 D.yn11 调压范围：±5%或±2×2.5% 产品型号 额定容量 (kVA) 损 耗 (W) 短路阻抗 (%) 空载电流 (%) 重 量 (kg) 轨距 （mm） 外形尺寸 （mm） 空 载 负 载 器身重 油重 总重 S11-30/10 30 90 600 4.0 1.4 150 80 295 450 955×450×1010 S11-50/10 50 130 870 1.2 220 95 400 1000×460×1075 S11-63/10 63 150 1040 1.2 260 100 450 550 1005×465×1115 S11-80/10 80 175 1250 1.1 295 110 510 1025×510×1140 S11-100/10 100 200 1500 1.0 390 135 645 1145×535×1255 S11-125/10 125 235 1800 1.0 430 145 705 1160×560×1285 S11-160/10 160 270 2200 0.9 495 165 810 1190×610×1355 S11-200/10 200 325 2600 0.9 585 180 935 1220×660×1400 S11-250/10 250 395 3050 0.8 665 200 1050 660 1240×690×1440 S11-315/10 315 475 3650 0.8 760 215 1195 1255×815×1495 S11-400/10 400 565 4300 0.7 960 265 1480 1420×745×1540 S11-500/10 500 675 5100 0.7 1145 295 1735 1470×795×1635 S11-630/10 630 805 6200 4.5 0.6 1270 330 1995 820 1540×915×1615 S11-800/10 800 980 7500 0.6 1640 425 2550 1955×935×1995 S11-1000/10 1000 1155 10300 0.5 1770 500 3020 2145×1070×2030 S11-1250/10 1250 1365 12000 0.5 2140 655 3690 2170×1080×2205 S11-1600/10 1600 1650 14500 0.4 2595 725 4315 2280×1160×2340 S11-M 系列三相配电变压器 产品型号 额定 容量 KVA 额定电压 KV 联 接 组 空载 损耗 W 负载 损耗 W 空载 电流 % 重量 Kg 轨迹 mm 外形尺寸 mm 高压 KV 高压分 接范围 低压 KV 油重 Kg 器身重 Kg 总重 Kg 长×宽×高 S11-M-30/a10 30 6 6.3 10 ±5% 0.4 Y.yn0 100 600 2.1 85 160 355 400×400 1010×780×1130 S11-M-50/10 50 130 870 2.0 100 225 450 400×400 1100×790×1150 S11-M-63/10 63 150 1040 1.9 105 260 490 550×550 1090×820×1180 S11-M-80/10 80 180 1250 1.8 115 305 555 550×550 1090...
