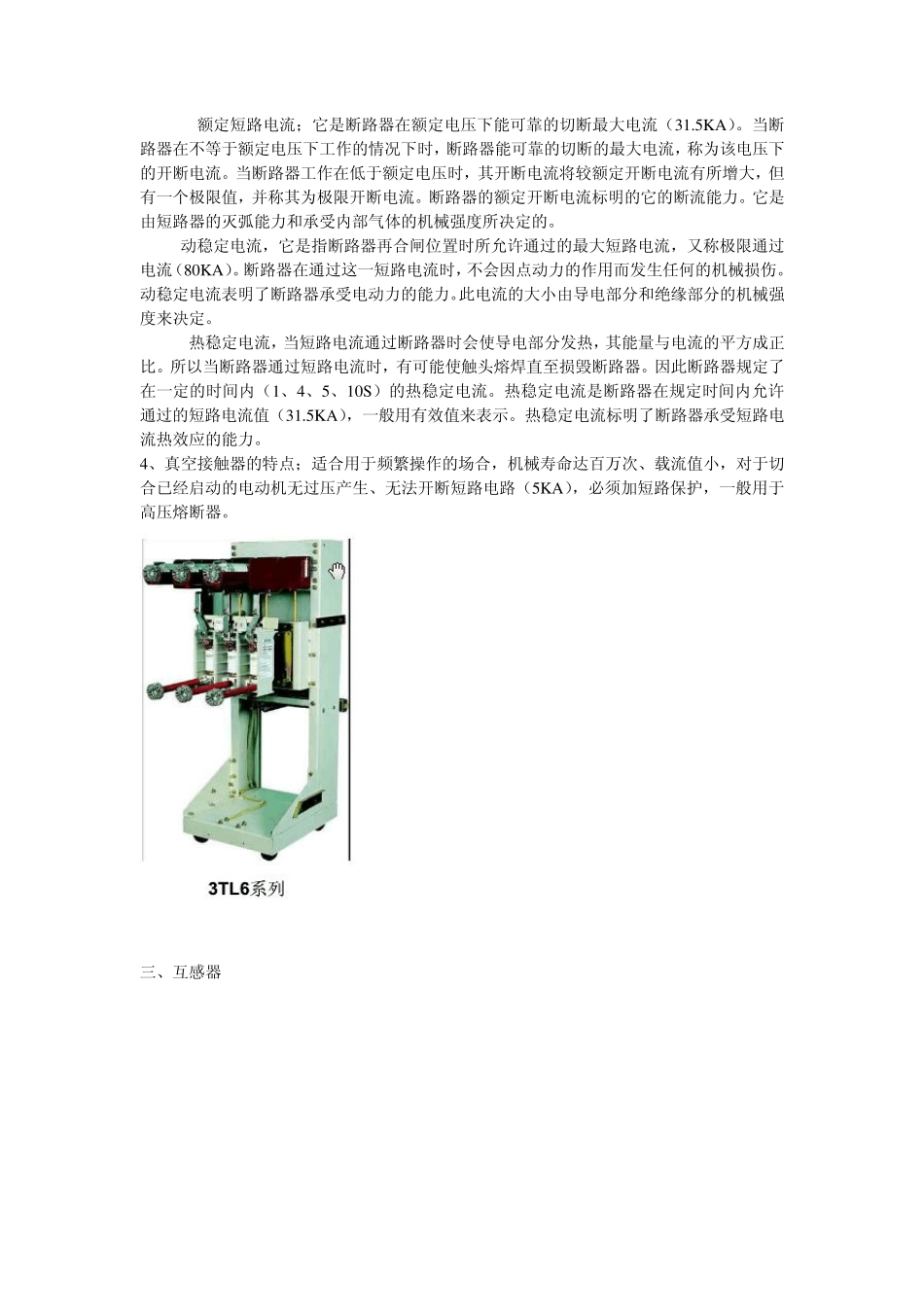

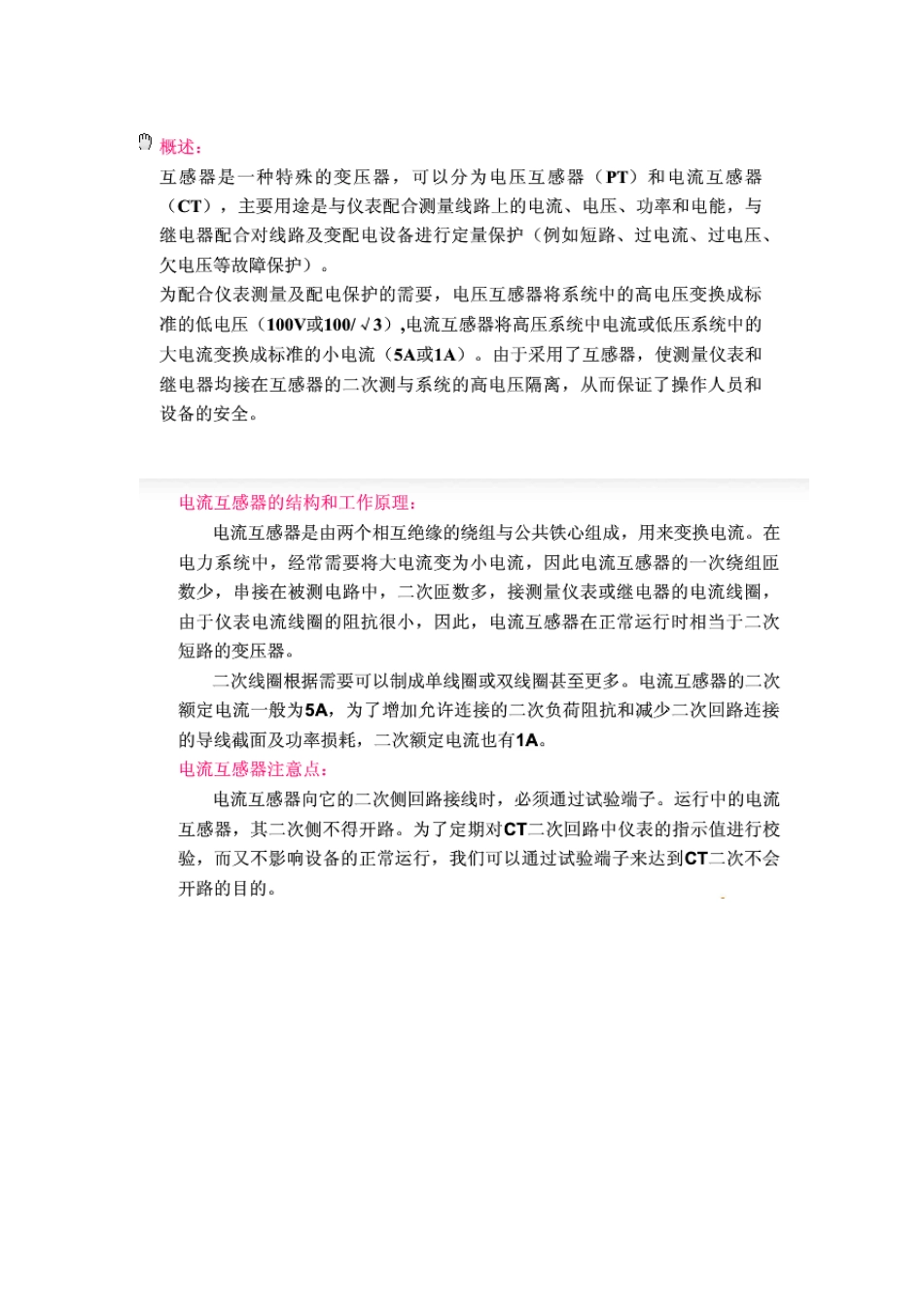

10KV 开关柜主要元件介绍 一、配电装置；用来接收和分配电能的电气设备 配电装置包括控制电器（断路器、隔离开关、负荷开关）、保护电器（熔断器、避雷器）、测量电器（电流互感器、电压互感器）以及母线合载流导体。 本次介绍的 10KV 开关柜主要元器件，就是用于 10KV 系统的配电装置 10kv高压开关柜内的主要电气元器件按其电压等级可分为 一次元件；断路器、接触器、电流互感器、电压互感器、零序电流互感器、避雷器、接地开关、带电显示器等。 二次元件；综合保护装置、消谐器、测控表计、继电器、温控和加热器、转换开关按钮等 二、真空断路器 1、作用；用来接通或断开有载线路及电气设备，以及发生短路故障时，自动切断故障或重合闸、能起到控制和保护两方面作用。 2、真空断路器；灭弧介质是真空 3 断路器主要技术参数；例如 ZN63B-12/1250A-31.5KA 额定电压，是指断路器所能承受的正常工作电压（12kv）.额定电压是指 线电的压，并在名牌上予以标明。额定电压为所在系统的最高电压。（系统最高电压；当系统正常运行时，在任何时间内，系统中任何一点上所出现的电压最高值，不包括系统暂态和异常电压，例如系统的操作所引起的暂时和变化瞬时电压变化） 标称电压；系统被指定的电压。例如；6KV、10KV 系统 额定电流；是指铭牌上所标明的断路器再规定环境温度下可以长期通过德最大工作电流（1250A）断路器长期通过额定电流时，断路器导电回路各部件的温升匀不得超过允许值。额定电流的大小决定了断路器的发热程度，因而决定了断路器触头及导电部分的截面，并在一定的程度上决定了它的结构。 额定短路电流；它是断路器在额定电压下能可靠的切断最大电流（31.5KA）。当断路器在不等于额定电压下工作的情况下时，断路器能可靠的切断的最大电流，称为该电压下的开断电流。当断路器工作在低于额定电压时，其开断电流将较额定开断电流有所增大，但有一个极限值，并称其为极限开断电流。断路器的额定开断电流标明的它的断流能力。它是由短路器的灭弧能力和承受内部气体的机械强度所决定的。 动稳定电流，它是指断路器再合闸位置时所允许通过的最大短路电流，又称极限通过电流（80KA）。断路器在通过这一短路电流时，不会因点动力的作用而发生任何的机械损伤。动稳定电流表明了断路器承受电动力的能力。此电流的大小由导电部分和绝缘部分的机械强度来决定。 热稳定电流，当短路电流通过断路器时会使导电部分发热，其能量与电流...
