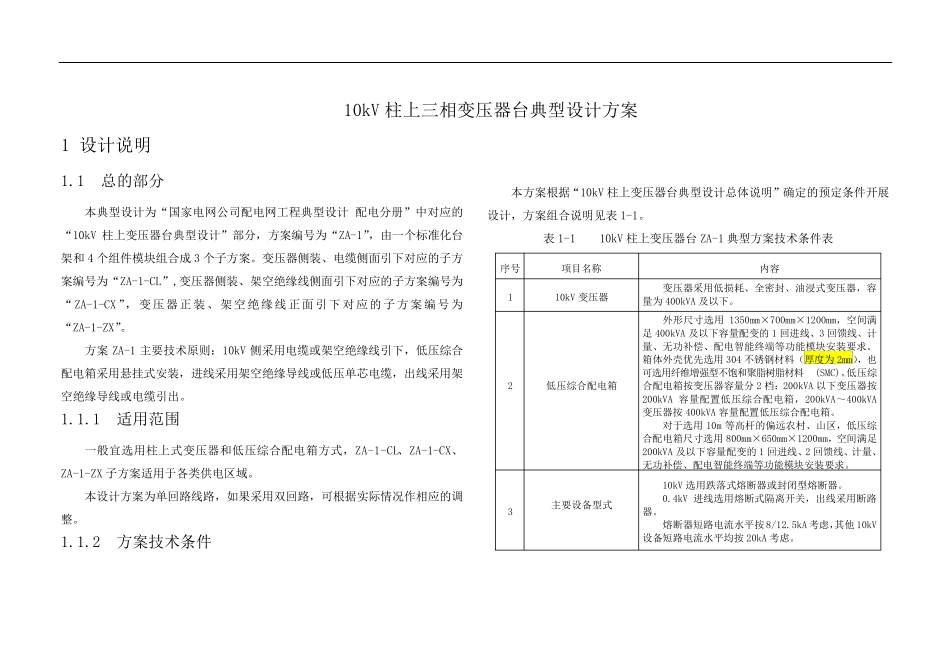

10kV 柱 上 三 相 变 压 器 台 典 型 设 计 方 案1 设 计 说 明 1.1 总 的 部 分 本 典 型 设 计 为 “ 国 家 电 网 公 司 配 电 网 工 程 典 型 设 计 配 电 分 册 ” 中 对 应 的“ 10kV 柱 上 变 压 器 台 典 型 设 计 ” 部 分 ， 方 案 编 号 为 “ ZA-1”， 由 一 个 标 准 化 台架 和 4 个 组 件 模 块 组 合 成 3 个 子 方 案 。 变 压 器 侧 装 、 电 缆 侧 面 引 下 对 应 的 子 方案 编 号 为 “ ZA-1-CL” ,变 压 器 侧 装 、 架 空 绝 缘 线 侧 面 引 下 对 应 的 子 方 案 编 号 为“ ZA-1-CX”， 变 压 器 正 装 、 架 空 绝 缘 线 正 面 引 下 对 应 的 子 方 案 编 号 为“ ZA-1-ZX”。 方 案ZA-1 主 要 技 术 原 则 ： 10kV 侧 采 用 电 缆 或 架 空 绝 缘 线 引 下 ， 低 压 综 合配 电 箱 采 用 悬 挂 式 安 装 ， 进 线 采 用 架 空 绝 缘 导 线 或 低 压 单 芯 电 缆 ， 出 线 采 用 架空 绝 缘 导 线 或 电 缆 引 出 。 1.1.1 适 用 范 围 一 般 宜 选 用 柱 上 式 变 压 器 和 低 压 综 合 配 电 箱 方 式 ， ZA-1-CL、 ZA-1-CX、ZA-1-ZX 子 方 案 适 用 于 各 类 供 电 区 域 。 本 设 计 方 案 为 单 回 路 线 路 ， 如 果 采 用 双 回 路 ， 可 根 据 实 际 情 况 作 相 应 的 调整 。 1.1.2 方 案 技 术 条 件 本 方 案 根 据 “ 10kV 柱 上 变 压 器 台 典 型 设 计 总 体 说 明 ” 确 定 的 预 定 条 件 开 展设 计 ， 方 案 组 合 说 明 见 表 1-1。 表 1-1 10kV 柱 上 变 压 器 台 ZA-1 典 型 方 案 技 术 条 件 表 序 号 项 目名称 内容 1 10kV 变 压 器 变 压 器 采 用 低 损耗、 全密封、 油浸式 变 压 器 ， 容量为 400kVA 及以下 。 2 低 压 综 合 配 电 箱 外形尺寸选 用1350mm×700mm×1200mm， 空 间满足400kVA 及以下 容量配 变 的 1 回 进 线 、 3 回 馈线 、 计量、 无功补偿、 配 电 智能终端等 功能模 块 安 装 要 求...
