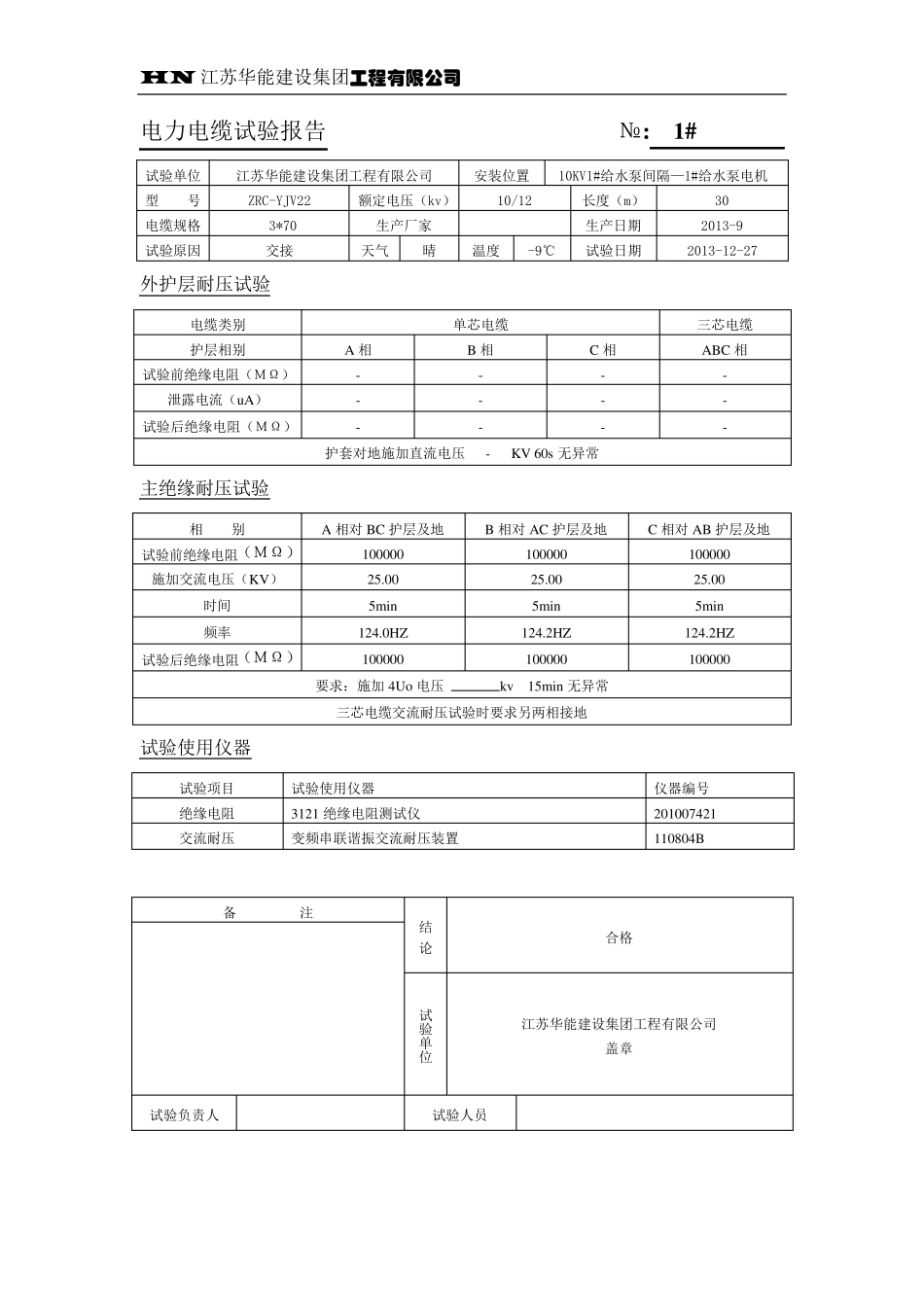

HN江苏华能建设集团工程有限公司 电力电缆试验报告 №: 1# 试验单位 江苏华能建设集团工程有限公司 安装位置 10KV1#给水泵间隔—1#给水泵电机 型 号 ZRC-YJV22 额定电压（kv） 10/12 长度（m） 30 电缆规格 3*70 生产厂家 生产日期 2013-9 试验原因 交接 天气 晴 温度 -9℃ 试验日期 2013-12-27 外护层耐压试验 电缆类别 单芯电缆 三芯电缆 护层相别 A 相 B 相 C 相 ABC 相 试验前绝缘电阻（ＭΩ） - - - - 泄露电流（uA） - - - - 试验后绝缘电阻（ＭΩ） - - - - 护套对地施加直流电压 - KV 60s 无异常 主绝缘耐压试验 相 别 A 相对 BC 护层及地 B 相对 AC 护层及地 C 相对 AB 护层及地 试验前绝缘电阻（ＭΩ） 100000 100000 100000 施加交流电压（KV） 25.00 25.00 25.00 时间 5min 5min 5min 频率 124.0HZ 124.2HZ 124.2HZ 试验后绝缘电阻（ＭΩ） 100000 100000 100000 要求：施加 4Uo 电压 kv 15min 无异常 三芯电缆交流耐压试验时要求另两相接地 试验使用仪器 试验项目 试验使用仪器 仪器编号 绝缘电阻 3121 绝缘电阻测试仪 201007421 交流耐压 变频串联谐振交流耐压装置 110804B 备 注 结 论 合格 试验单位 江苏华能建设集团工程有限公司 盖章 试验负责人 试验人员 HN江苏华能建设集团工程有限公司 电力电缆试验报告 №: 2# 试验单位 江苏华能建设集团工程有限公司 安装位置 10KV2#给水泵间隔—2#给水泵电机 型 号 ZRC-YJV22 额定电压（kv） 10/12 长度（m） 30 电缆规格 3*70 生产厂家 生产日期 2013-9 试验原因 交接 天气 晴 温度 -9℃ 试验日期 2013-12-27 外护层耐压试验 电缆类别 单芯电缆 三芯电缆 护层相别 A 相 B 相 C 相 ABC 相 试验前绝缘电阻（ＭΩ） - - - - 泄露电流（uA） - - - - 试验后绝缘电阻（ＭΩ） - - - - 护套对地施加直流电压 - KV 60s 无异常 主绝缘耐压试验 相 别 A 相对 BC 护层及地 B 相对 AC 护层及地 C 相对 AB 护层及地 试验前绝缘电阻（ＭΩ） 100000 100000 100000 施加交流电压（KV） 25.00 25.00 25.00 时间 5min 5min 5min 频率 127.6HZ 127.7HZ 127.7HZ 试验后绝缘电阻（ＭΩ） 100000 100000 100000 要求：施加 4Uo 电压 kv 15min 无异常 三芯电缆交流耐...
