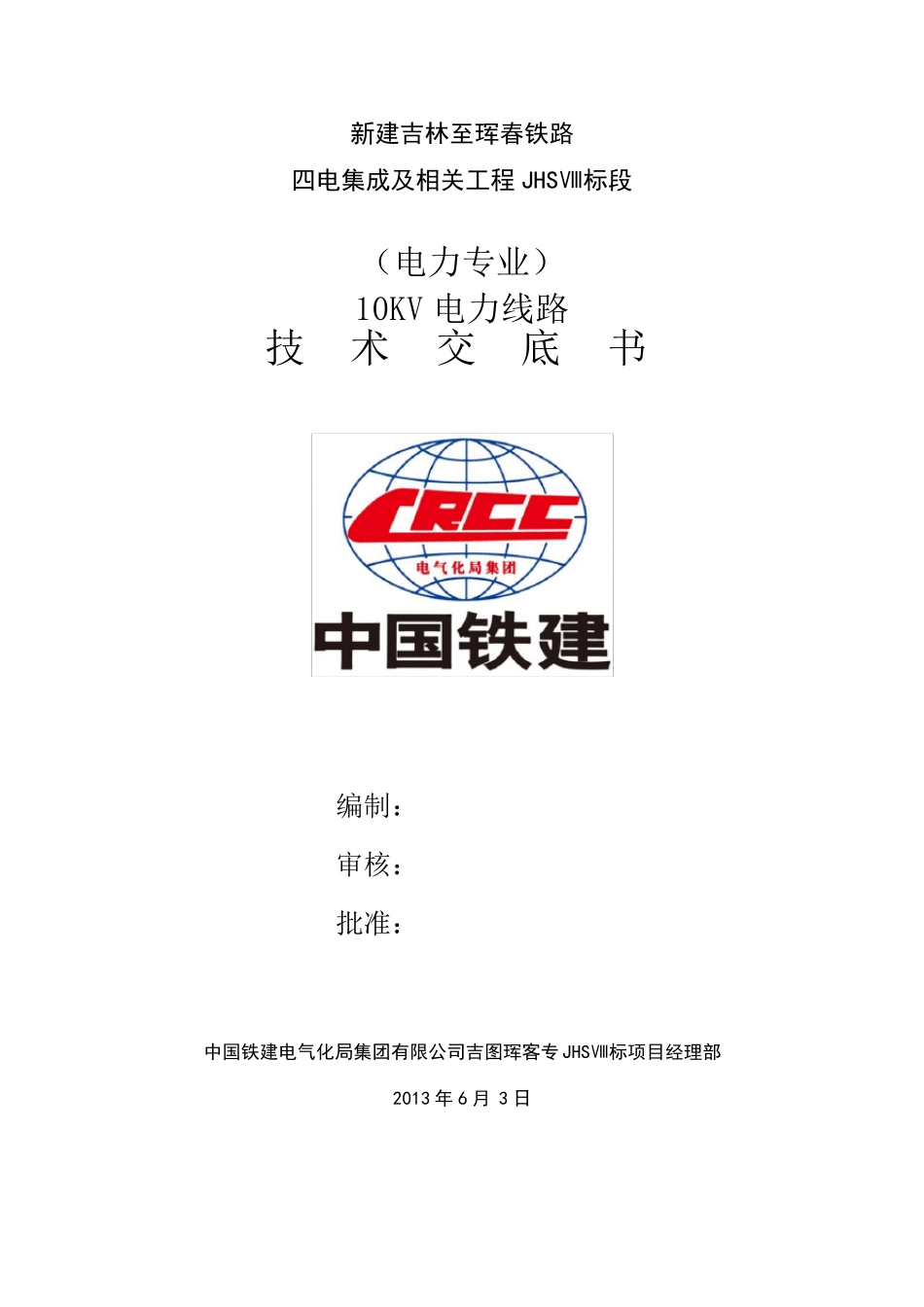

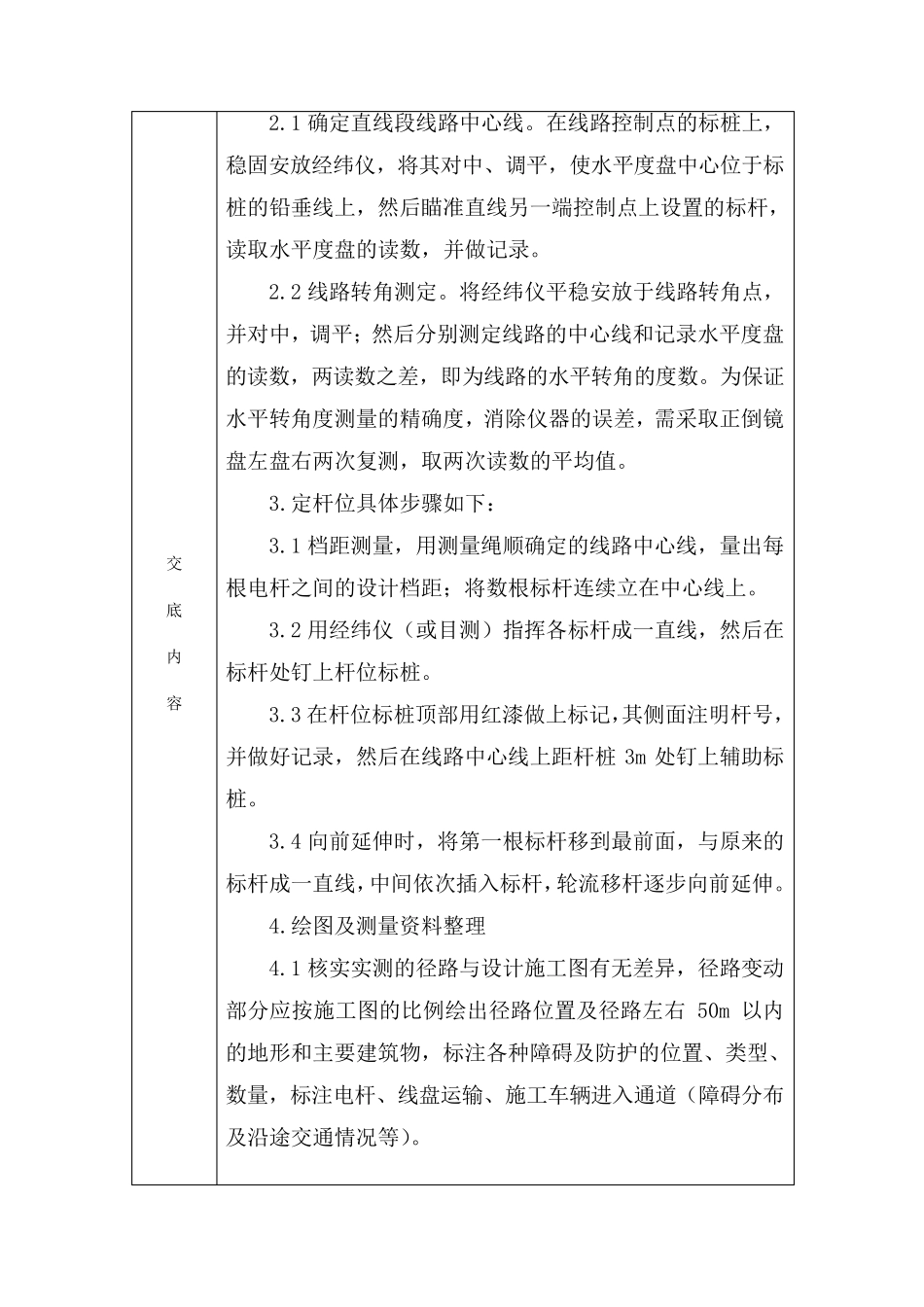

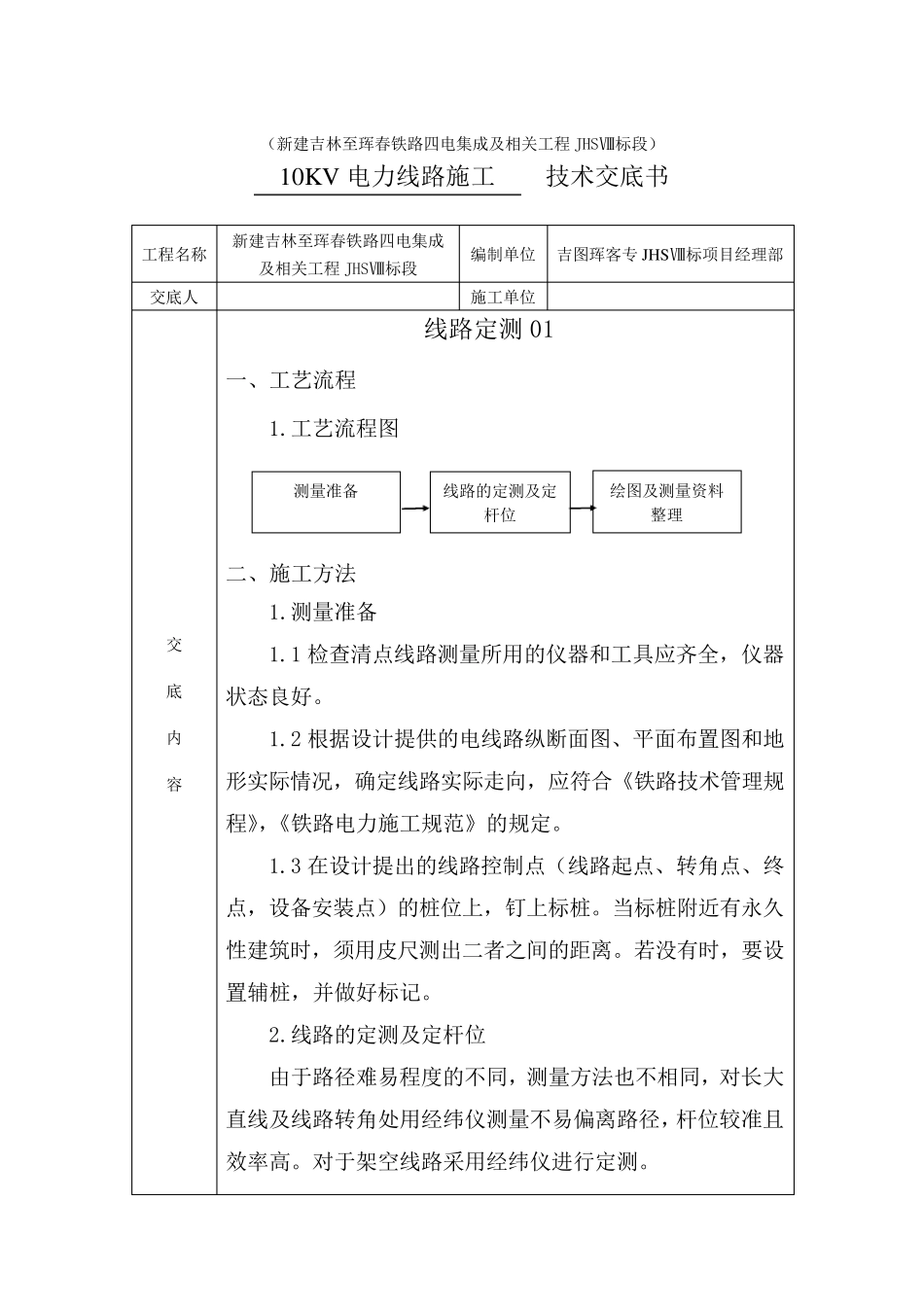

新建吉林至珲春铁路 四电集成及相关工程JHSⅧ标段 （电力专业） 10KV 电力线路 技 术 交 底 书 编制： 审核： 批准： 中国铁建电气化局集团有限公司吉图珲客专 JHSⅧ标项目经理部 2013 年 6 月 3 日 （新建吉林至珲春铁路四电集成及相关工程JHSⅧ标段） 10KV 电力线路施工 技术交底书 工程名称 新建吉林至珲春铁路四电集成及相关工程JHSⅧ标段 编制单位 吉图珲客专 JHSⅧ标项目经理部 交底人 施工单位 交 底 内 容 线路定测 01 一、工艺流程 1.工艺流程图 二、施工方法 1.测量准备 1.1 检查清点线路测量所用的仪器和工具应齐全，仪器状态良好。 1.2 根据设计提供的电线路纵断面图、平面布置图和地形实际情况，确定线路实际走向，应符合《铁路技术管理规程》，《铁路电力施工规范》的规定。 1.3 在设计提出的线路控制点（线路起点、转角点、终点，设备安装点）的桩位上，钉上标桩。当标桩附近有永久性建筑时，须用皮尺测出二者之间的距离。若没有时，要设置辅桩，并做好标记。 2.线路的定测及定杆位 由于路径难易程度的不同，测量方法也不相同，对长大直线及线路转角处用经纬仪测量不易偏 离路径，杆位较 准且效 率 高 。对于架 空 线路采 用经纬仪进 行 定测。 测量准备 线路的定测及定杆位 绘 图及测量资 料整 理 交 底 内 容 2.1 确定直线段线路中心线。在线路控制点的标桩上，稳固安放经纬仪，将其对中、调平，使水平度盘中心位于标桩的铅垂线上，然后瞄准直线另一端控制点上设置的标杆，读取水平度盘的读数，并做记录。 2.2 线路转角测定。将经纬仪平稳安放于线路转角点，并对中，调平；然后分别测定线路的中心线和记录水平度盘的读数，两读数之差，即为线路的水平转角的度数。为保证水平转角度测量的精确度，消除仪器的误差，需采取正倒镜盘左盘右两次复测，取两次读数的平均值。 3.定杆位具体步骤如下： 3.1 档距测量，用测量绳顺确定的线路中心线，量出每根电杆之间的设计档距；将数根标杆连续立在中心线上。 3.2 用经纬仪（或目测）指挥各标杆成一直线，然后在标杆处钉上杆位标桩。 3.3 在杆位标桩顶部用红漆做上标记，其侧面注明杆号，并做好记录，然后在线路中心线上距杆桩3m 处钉上辅助标桩。 3.4 向前延伸时，将第一根标杆移到最前面，与原来的标杆成一直线，中间依次插入标杆，轮流移杆逐步向前延伸。 4.绘图及测量资料整理 4.1 核实 实 测...
