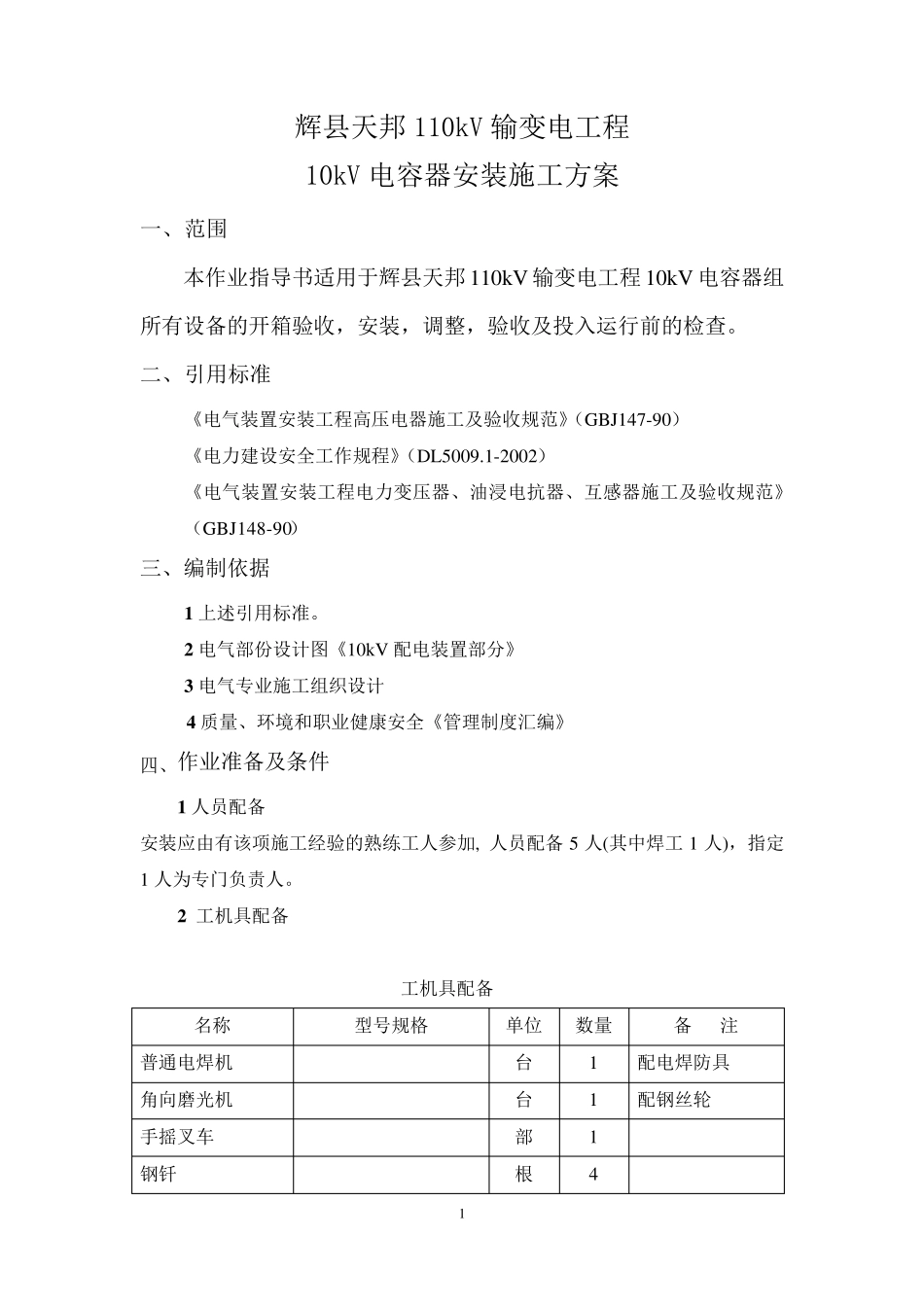

1 辉县天邦110kV 输变电工程 10kV 电容器安装施工方案 一、 范围 本作业指导书适用于辉县天邦110kV 输变电工程10kV 电容器组所有设备的开箱验收，安装，调整，验收及投入运行前的检查。 二、 引用标准 《电气装置安装工程高压电器施工及验收规范》（GBJ147-90） 《电力建设安全工作规程》（DL5009.1-2002） 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90） 三、编制依据 1 上述引用标准。 2 电气部份设计图《10kV 配电装置部分》 3 电气专业施工组织设计 4 质量、环境和职业健康安全《管理制度汇编》 四、作业准备及条件 1 人员配备 安装应由有该项施工经验的熟练工人参加, 人员配备 5 人(其中焊工1 人)，指定1 人为专门负责人。 2 工机具配备 工机具配备 名称 型号规格 单位 数量 备 注 普通电焊机 台 1 配电焊防具 角向磨光机 台 1 配钢丝轮 手摇叉车 部 1 钢钎 根 4 2 手锤 把 2 虎头钳 把 2 螺丝刀 一字、十字 把 2 各1 把 力矩扳手 17~200N.m 把 2 活动扳手 12″、8″ 把 4 各2 梅花扳手 14、17、19、22 把 5 2 作业条件 2 .1 10kV 电容器组设备、材料必须按厂家资料说明书及发货清单进行清点，数量、规格、质量应符合厂家说明书及施工图纸要求。 2 .2 清理现场，检查及核对 10kV 电容器组设备的安装位置及尺寸，应符合安装的要求。 2 .3 作业前组织施工人员进行技术交底，做到每个施工人员了解具体的施工方法及工艺，并熟悉周围环境，做好必要的安全措施。 五、施工进度 1 2010 年 04 月 30 日前完成 35kV 电容器组设备的安装。 2 在安装中配合厂家代表、调试所的调试工作，全部工作于本站带电前完成验收。 六、作业程序和方法 准备工作 设备安装 母线连接 油漆 自检验收 开箱检查 3 1、 设 备 开 箱 检 查 1.1 隔 离 开 关 规 格 、 数 量 是 否 符 号 设 计 要 求 ， 备 品 配 件 是 否 齐 全 ， 瓷 件 无 损伤 ； 接 线 端 子 及 载 流 部 分 应 清 洁 ， 接 触 良 好 ， 触 头 镀 银 层 无 脱 落 。 1.2 避 雷 器 瓷 件 外 观 是 否 有 破 损 ， 出 厂 检 验 试 验 报 告 提 供 。 1.3 电 抗 器 外 部 线 圈 间 隙 是 否 存 有 损 伤 ， 接 线 端 子 、 ...
