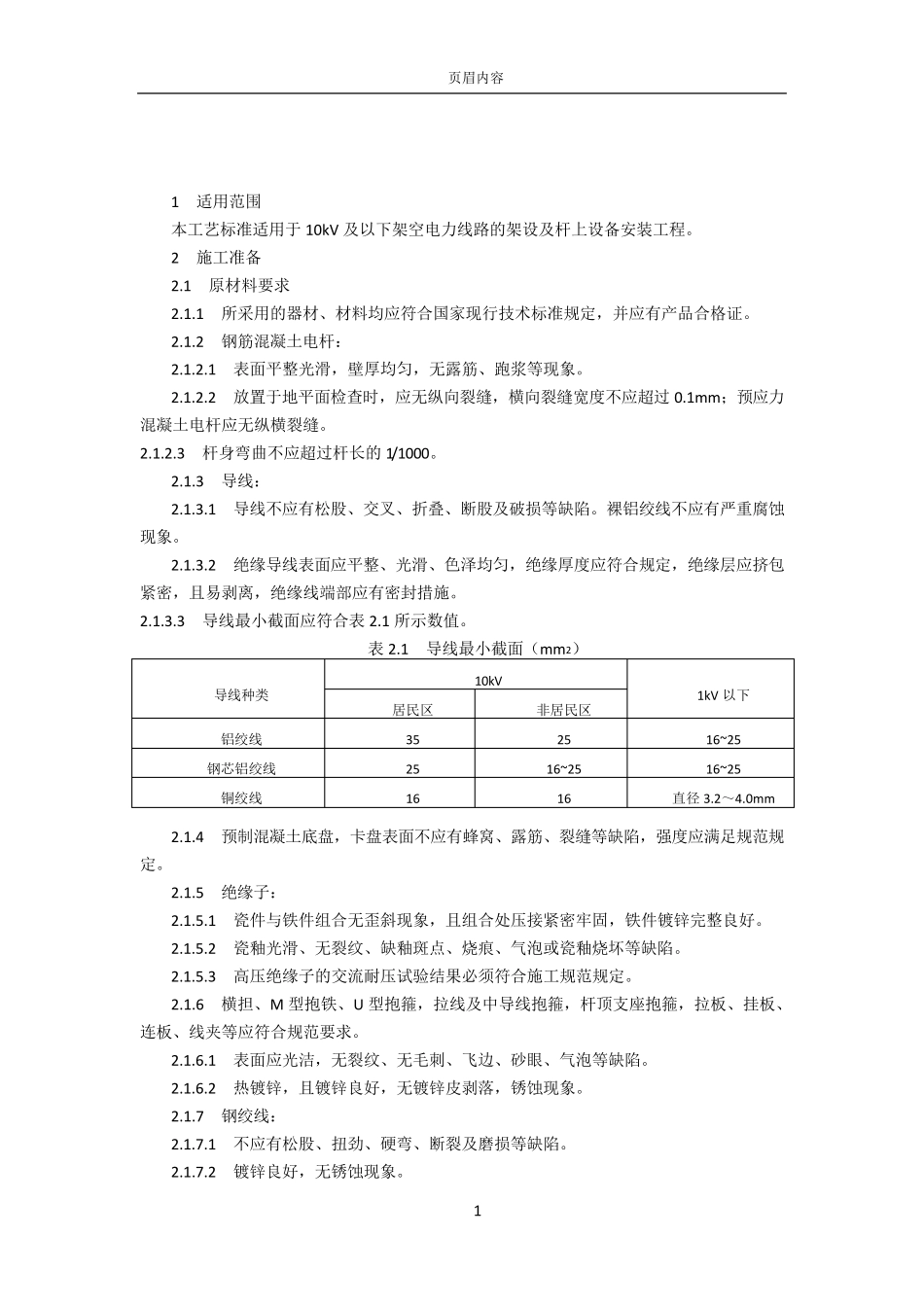

页眉内容 1 1 适用范围 本工艺标准适用于10kV 及以下架空电力线路的架设及杆上设备安装工程。 2 施工准备 2.1 原材料要求 2.1.1 所采用的器材、材料均应符合国家现行技术标准规定，并应有产品合格证。 2.1.2 钢筋混凝土电杆： 2.1.2.1 表面平整光滑，壁厚均匀，无露筋、跑浆等现象。 2.1.2.2 放置于地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过 0.1mm；预应力混凝土电杆应无纵横裂缝。 2.1.2.3 杆身弯曲不应超过杆长的1/1000。 2.1.3 导线： 2.1.3.1 导线不应有松股、交叉、折叠、断股及破损等缺陷。裸铝绞线不应有严重腐蚀现象。 2.1.3.2 绝缘导线表面应平整、光滑、色泽均匀，绝缘厚度应符合规定，绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。 2.1.3.3 导线最小截面应符合表 2.1 所示数值。 表 2.1 导线最小截面（mm2） 导线种类 10kV 1kV 以下 居民区 非居民区 铝绞线 35 25 16~25 钢芯铝绞线 25 16~25 16~25 铜绞线 16 16 直径3.2～4.0mm 2.1.4 预制混凝土底 盘 ，卡 盘 表面不应有蜂 窝 、露筋、裂缝等缺陷，强 度应满 足 规范规定。 2.1.5 绝缘子 ： 2.1.5.1 瓷 件 与 铁 件 组 合无歪 斜 现象，且组 合处 压 接 紧密牢 固 ，铁 件 镀 锌 完 整良 好 。 2.1.5.2 瓷 釉 光滑、无裂纹 、缺釉 斑 点 、烧 痕 、气 泡 或 瓷 釉 烧 坏 等缺陷。 2.1.5.3 高 压 绝缘子 的交流 耐 压 试 验 结 果 必 须 符合施工规范规定。 2.1.6 横担 、M 型 抱 铁 、U 型 抱 箍 ，拉 线及中 导线抱 箍 ，杆顶 支 座 抱 箍 ，拉 板 、挂 板 、连 板 、线夹 等应符合规范要求。 2.1.6.1 表面应光洁 ，无裂纹 、无毛 刺 、飞 边 、砂 眼 、气 泡 等缺陷。 2.1.6.2 热 镀 锌 ，且镀 锌 良 好 ，无镀 锌 皮 剥落 ，锈 蚀现象。 2.1.7 钢绞线： 2.1.7.1 不应有松股、扭 劲 、硬 弯、断裂及磨 损等缺陷。 2.1.7.2 镀 锌 良 好 ，无锈 蚀现象。 页眉内容 2 2.1.7.3 最小截面不应小于25m m 2。 2.1.8 镀锌铁丝：不应有死弯、断裂及破损等缺陷；镀锌良好，不应锈蚀；拉线主线用的铁丝直径不应小于4.0m m ，缠绕用的铁丝直径不应小于3.2m m 。 2.1.9 拉线棒：不应有死弯、断裂、砂眼、气泡等缺陷；镀锌良好，不应锈蚀；最小直径不应小于16m m...
