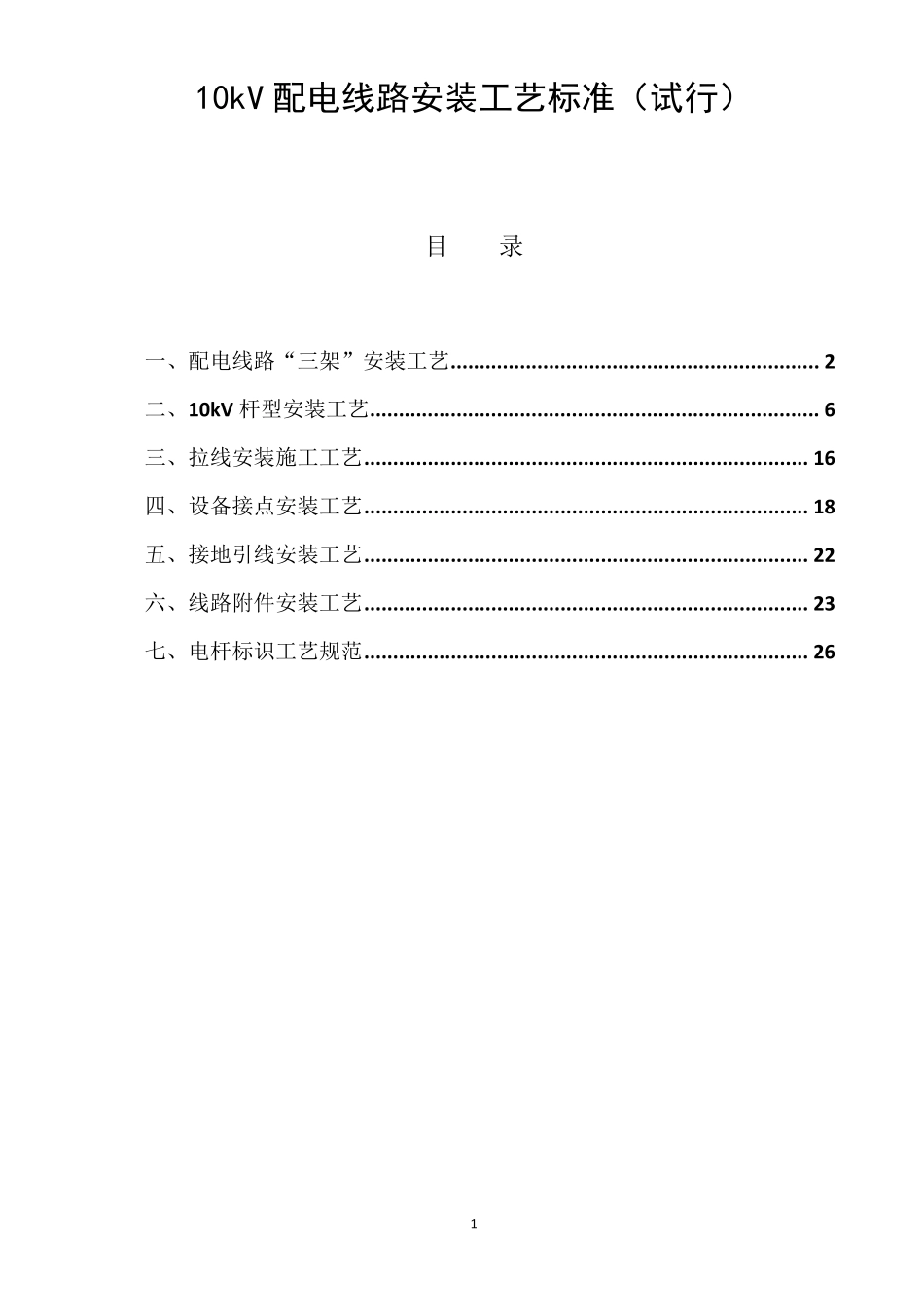

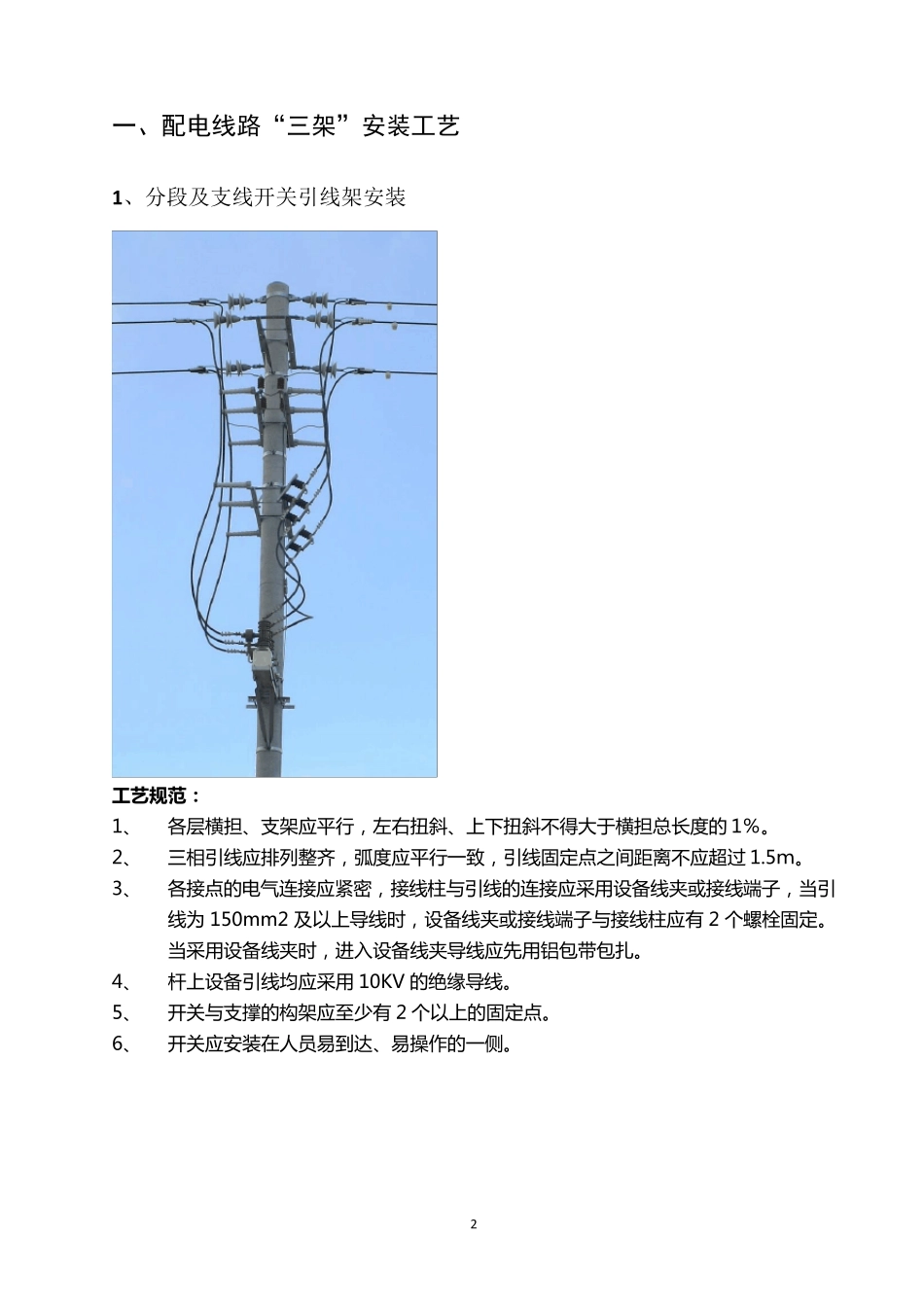

1 10kV 配电线路安装工艺标准（试行） 目 录 一、配电线路“三架”安装工艺 ................................................................ 2 二、10kV 杆型安装工艺.............................................................................. 6 三、拉线安装施工工艺 ............................................................................. 16 四、设备接点安装工艺 ............................................................................. 18 五、接地引线安装工艺 ............................................................................. 22 六、线路附件安装工艺 ............................................................................. 23 七、电杆标识工艺规范 ............................................................................. 26 2 一、配电线路“三架”安装工艺 1 、分段及支线开关引线架安装 工艺规范： 1、 各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的 1％。 2、 三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过 1.5ｍ。 3、 各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为 150mm2 及以上导线时，设备线夹或接线端子与接线柱应有 2 个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。 4、 杆上设备引线均应采用 10KV 的绝缘导线。 5、 开关与支撑的构架应至少有 2 个以上的固定点。 6、 开关应安装在人员易到达、易操作的一侧。 3 2 、带刀闸电缆引线架安装 工艺规范： 1、 各层横担、支架应平行，左右扭斜、上下扭斜不得大于横担总长度的 1％。 2、 三相引线应排列整齐，弧度应平行一致，引线固定点之间距离不应超过 1.5ｍ。 3、 各接点的电气连接应紧密，接线柱与引线的连接应采用设备线夹或接线端子，当引线为 150mm2 及以上导线时，设备线夹或接线端子与接线柱应有 2 个螺栓固定。当采用设备线夹时，进入设备线夹导线应先用铝包带包扎。 4、 杆上设备引线均应采用 10KV 的绝缘导线。 5、 电缆保护管管口应用防火胶泥封堵。 4 6、 电 缆 应 悬 挂 标 示 牌 。 7、 电 缆 支 架 及 保 护 管 应 与 接 地 装 置 连 接 。 3、直线杆 T 接分支线带隔离开关 工艺规...
